很多畫PCB的人，會認為絲印不影響電路的性能，所以，對絲印并不重視。但是，對于一個專業的硬件工程師來說，必須重視這些細節。

1、擺放的位置

一般來說，電阻、電容、管子等器件的絲印，擺放的時候，不要使用四個方向，這樣會導致調試、維修、焊接的時候，看絲印看得很累（板子要轉幾個方向）。

所以，建議擺放成兩個方向，如下圖所示。這樣，將會非常方面查看絲印。

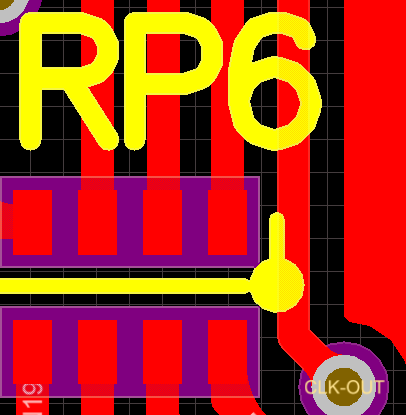

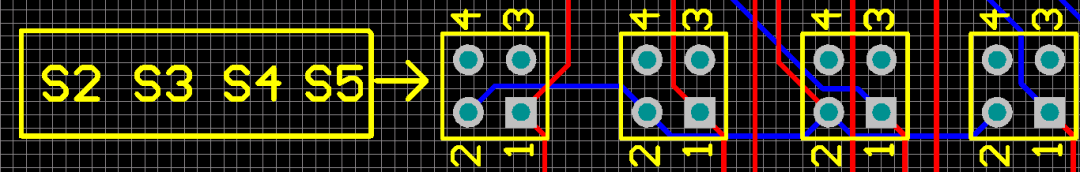

如下圖所示，元件附近太密集，放不下絲印的話，可以在附近空白的地方，寫上絲印，標好箭頭，最好再畫個框，這樣好辨認一些。

2、過孔盡量不要打在絲印上

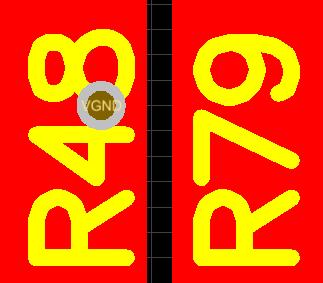

如下圖所示，過孔了打在8字那里，打板回來之后，你會分不清，它是R48還是R49。

3、絲印不要壓在高速信號線上

這條建議是針對在頂層或底層的高速信號線，因為這類信號線，可以看作是微帶線。相關推薦:從PCB設計下手，讓信號完整性不再難！

而微帶線上的信號跑的速度（相速度）跟介質有關，如果絲印壓到線了，如下圖所示，介質將會變得不均勻，導致相速度發生變化，最終表現為阻抗不連續，影響信號質量。

當然，在內電層的信號線將不存在這種問題。

4、絲印的閱讀方向要跟使用方向要一致

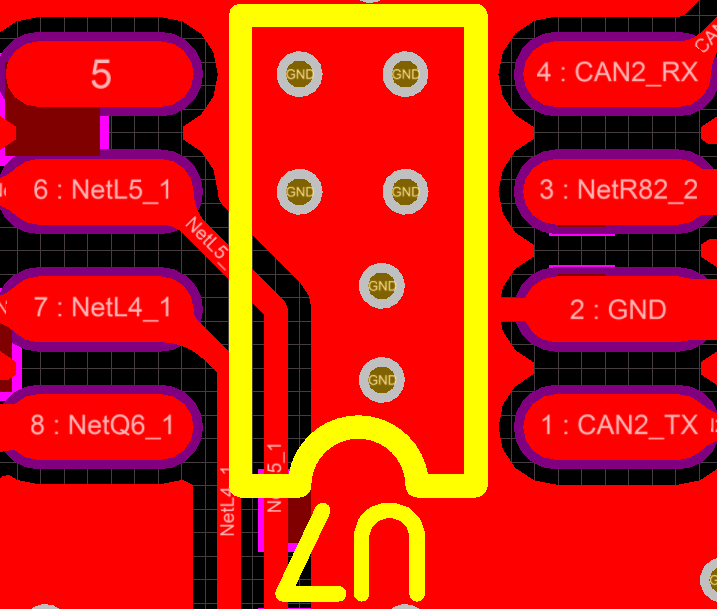

如下圖所示，絲印的閱讀方向和芯片的使用方向一致，主要是焊接的時候，減少焊反的概率。

其它的，如：電解電容等，也可以不遵循該建議，因為你可以標明正負極性。

5、絲印上要標清楚引腳號

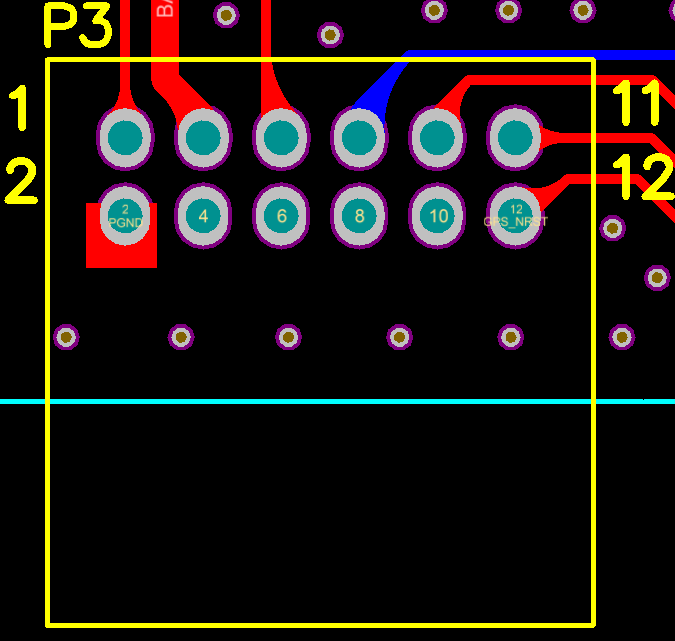

如下圖所示，P3接插件上，標了4個引腳號，方便調試/安裝。此外，在引腳密集的地方最好也標一下，如：芯片、FPC插座等。

同時，也符合上一條建議，P3的閱讀方向，跟接插件的使用方向一致。

6、特殊封裝的絲印

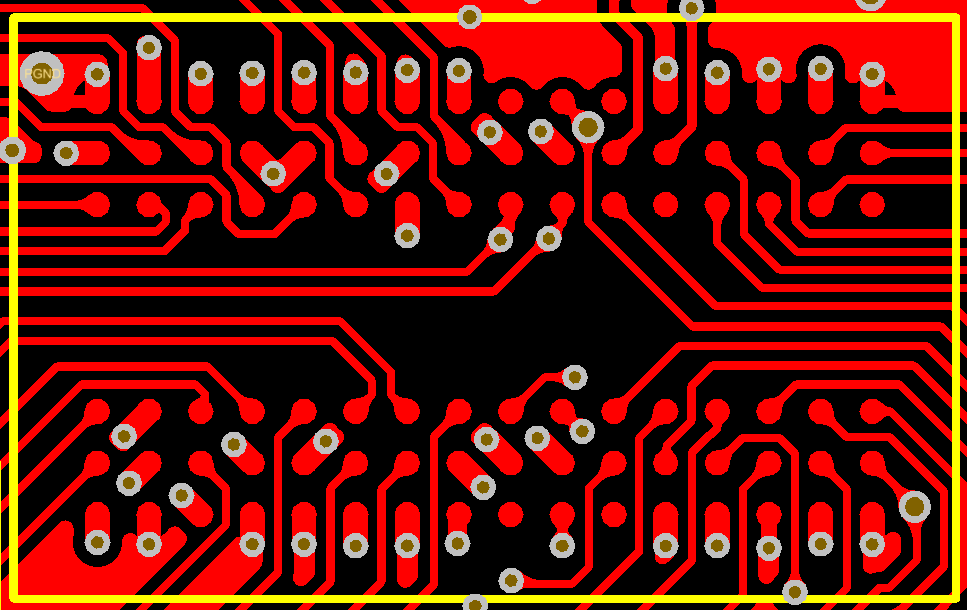

針對BGA、QFN這類特殊封裝，絲印的尺寸要跟芯片的尺寸完全一致（如下圖所示），否則，會很難對齊，從而影響焊接。

7、安裝孔的絲印

這里，在安裝孔附近增加了螺絲的絲印，同時標明了長度和螺絲總數，方便安裝。

8、絲印的二義性

 最常用的RS232，很多人會標注RX和TX，但是PC端也有RX和TX啊，什么時候用交叉線，什么時候用不交叉的？

這就導致了絲印產生了歧義，讓人傻傻地分不清。

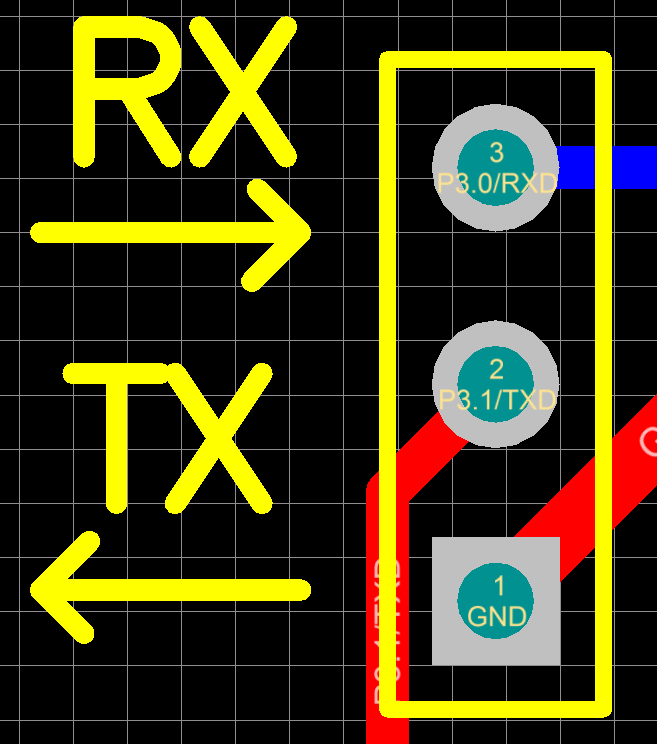

這里增加了兩個箭頭，以指標信號的流向（如下圖所示），這樣，一看就知道該怎樣接線了。

不光是RS232可以這樣做，其它的，如：SPI等，帶收發信號線的，都可以這樣做。

9、標明功能

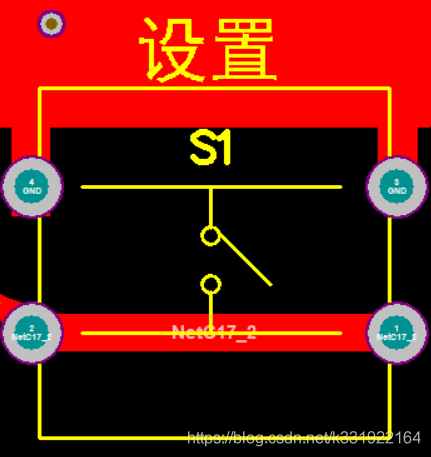

一些用戶使用的元件，如：按鍵、燈、旋鈕等，需要寫上功能、用途。如下圖所示，按鍵為設置鍵，燈是狀態指示燈。

10、增加LOGO

有做認證的話，要加上認證的LOGO。

有發熱元件，可以加高溫標志。
