工業顯微測量儀，聽起來是不是有點像科幻電影里的高科技裝備？其實它們是現代工廠里的“質量守護者”。這些設備通過光學、電子和機械原理的組合，能精準測量微米甚至納米級的物體，就像給工業生產裝上了“顯微鏡眼睛”。從手機芯片到汽車零件，從新材料研發到地質勘探，它們無處不在。今天咱們就來聊聊主流顯微測量儀的種類和本事！

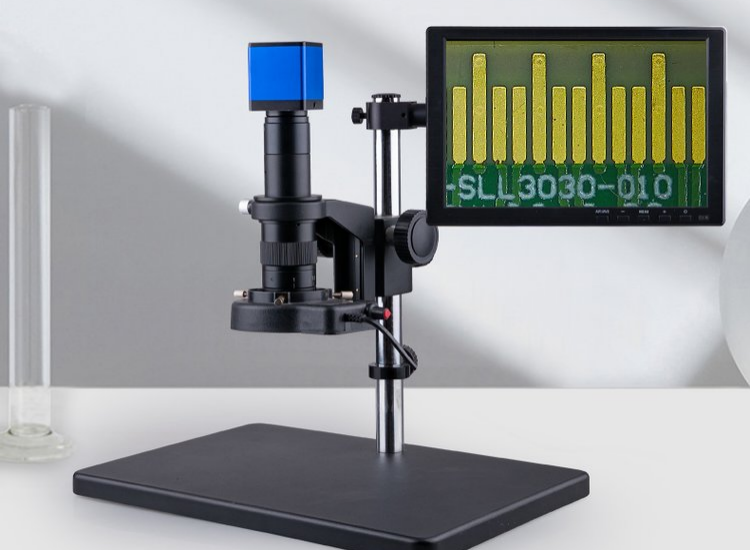

一、數碼電子顯微鏡：

通過光學折射成像系統放大微小物體，結合投影屏與坐標測量技術，檢測復雜工件的輪廓尺寸及表面尺寸。可連接CCD攝像頭或計算機進行數據處理。適合大范圍測量與高精度定位結合，適應孔、弧面、斜面等復雜特征檢測。

核心應用場景

精密零件檢測：測量錄像磁頭、大規模集成電路線寬等微小結構尺寸。

生產線監控：實時檢測工件尺寸偏差，保障產品一致性。

計量室校準：提供高精度長度、角度、半徑等幾何參數測量。

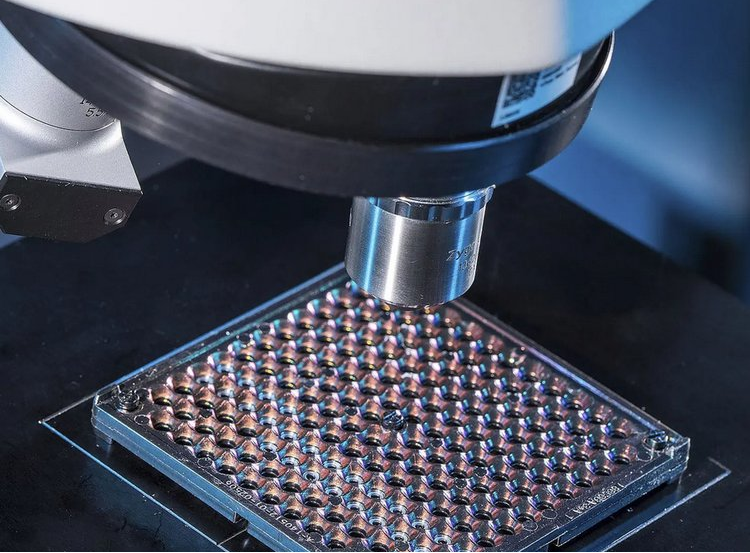

二、共聚焦顯微鏡：
利用共聚焦技術，通過精密Z向掃描模塊與3D建模算法，對器件表面進行非接觸式掃描。照明針孔與探測針孔共軛設計，僅允許焦平面上的點被探測器接收，有效抑制背景噪聲，實現高對比度成像。其縱向深度分辨能力強，圖像細節清晰，適應金屬、陶瓷、聚合物等多種材料。高分辨率成像與自動化分析結合，支持粗糙度、幾何輪廓、結構分析等300余種參數檢測。

核心應用場景

精密制造：檢測發動機缸體、航空零件等復雜工件的表面缺陷與幾何輪廓。

半導體封裝：分析芯片表面形貌、測量臺階高度，優化封裝工藝。

生物醫學：觀察細胞結構與組織切片三維形貌，推動醫學研究。

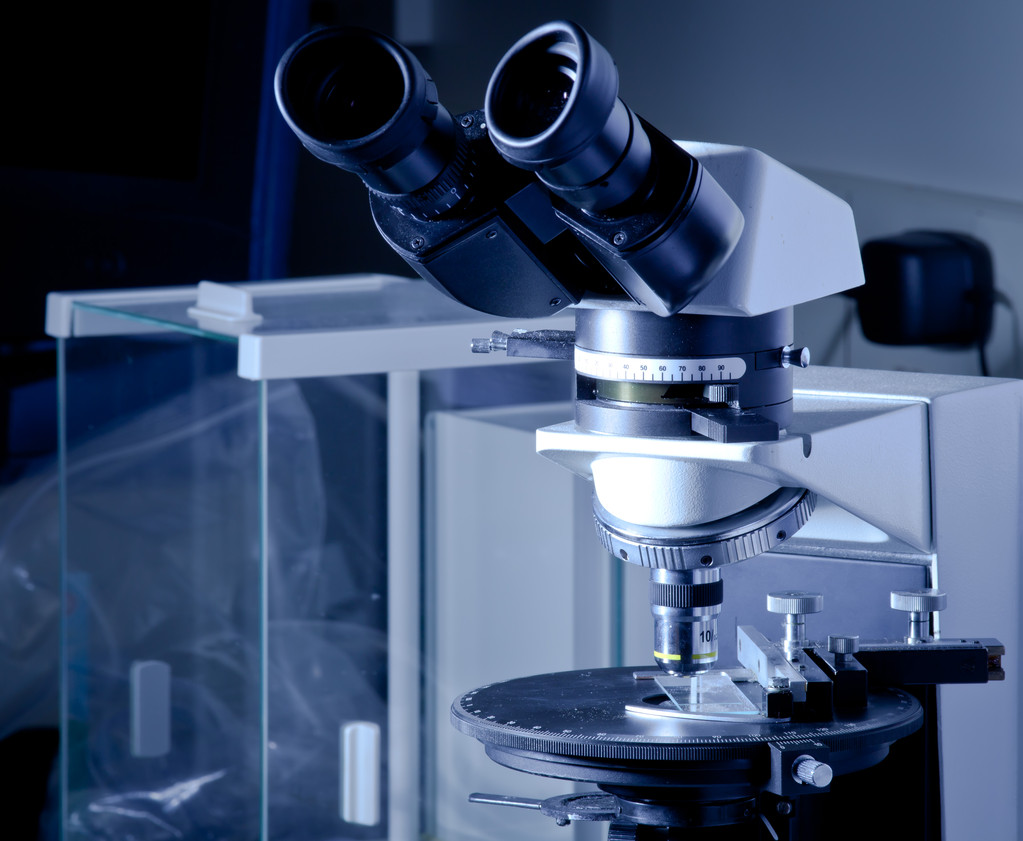

三、偏光顯微鏡：
利用偏振光照射樣品，通過分析礦物干涉色、消光現象等光學特性，鑒定礦物種類、分析微觀結構。其特異性識別能力可區分天然纖維與化學纖維，鑒定礦物晶體結構，并動態觀察纖維溶化、升華、結晶過程。偏振光特性實現材料與礦物的特異性識別，支持動態過程觀察。

核心應用場景

地質勘探：通過礦物光學特性推斷地質形成過程，追溯地質歷史演變。

材料科學：優化高分子材料加工工藝，觀察分子鏈排列方式。

紡織行業：鑒別棉纖維、聚酯纖維等纖維種類，控制生產成本。

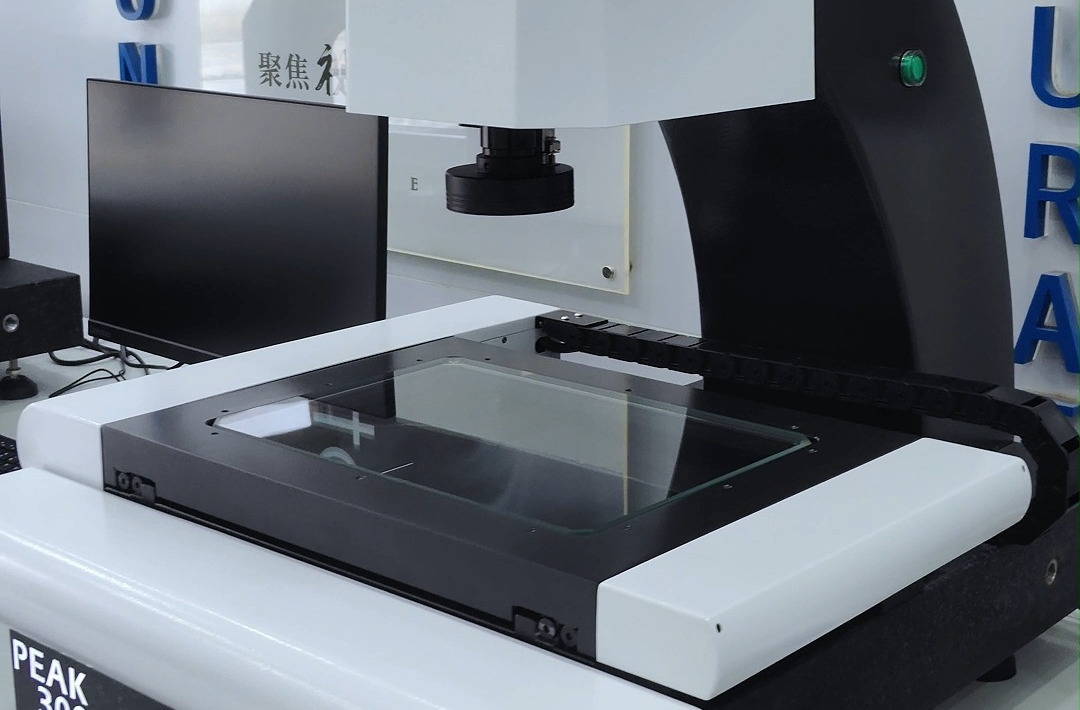

四、全自動影像測量儀：

全自動影像測量儀融合了高精度光學成像系統、智能圖像處理算法與自動化運動控制技術。通過高分辨率工業相機捕捉被測工件的圖像，利用先進的圖像處理軟件對圖像進行邊緣檢測、特征提取等操作，精準識別工件的幾何尺寸、形狀位置等參數。同時，借助自動化運動平臺，實現工件的快速定位與多視角測量，大幅提升檢測效率。

核心應用場景

電子制造：對手機、電腦等電子產品的精密零部件，如芯片引腳、連接器等進行批量尺寸檢測，確保產品符合設計規格，提高電子產品的性能與可靠性。

汽車零部件生產：檢測發動機零件、傳動部件等的尺寸精度與形位公差，保證汽車零部件的質量穩定，提升汽車整體的安全性與耐用性。

五金加工行業：快速測量各類五金件的尺寸，如螺絲、螺母的外徑、內徑、螺距等參數，實現生產過程的質量控制，減少廢品率。

五、光學3D表面輪廓儀：
基于白光干涉技術，通過分光棱鏡將光源分為兩束，一束投射至被測表面，另一束投射至參考鏡。兩束光的光程差形成干涉條紋，系統軟件通過解析條紋變化，推算表面粗糙度、臺階高度等參數。其垂直分辨率達0.1nm，水平分辨率由掃描范圍與傳感器像素決定，可覆蓋0.1nm至1mm的測量范圍。非接觸式測量避免樣品損傷，適應超光滑至粗糙表面的全尺度分析。

核心應用場景

半導體制造：檢測晶圓表面粗糙度與薄膜厚度均勻性，確保納米級制造精度。

光學加工：評估透鏡曲率半徑與表面缺陷，提升光學器件性能。

材料科學：分析金屬、陶瓷、聚合物等材料的微觀形貌，為新材料研發提供數據支持。

隨著工業4.0與智能制造的推進，工業顯微測量儀正經歷從單一功能向智能化、集成化方向的深刻變革。工業顯微測量儀作為微觀世界的“探索者”，正以納米級精度重塑工業檢測與科研分析的邊界。從半導體制造到地質勘探，從材料科學到紡織行業，其應用場景不斷拓展，為技術創新與產業升級提供了強大支撐。未來，隨著技術的持續進化，顯微測量儀將在更多領域展現其不可替代的價值，推動工業生產向更高精度、更高效率的方向邁進。
