曝光機——視覺線路機
4CCD自動對位系統(tǒng),菲林和PCB板圓孔自動對位

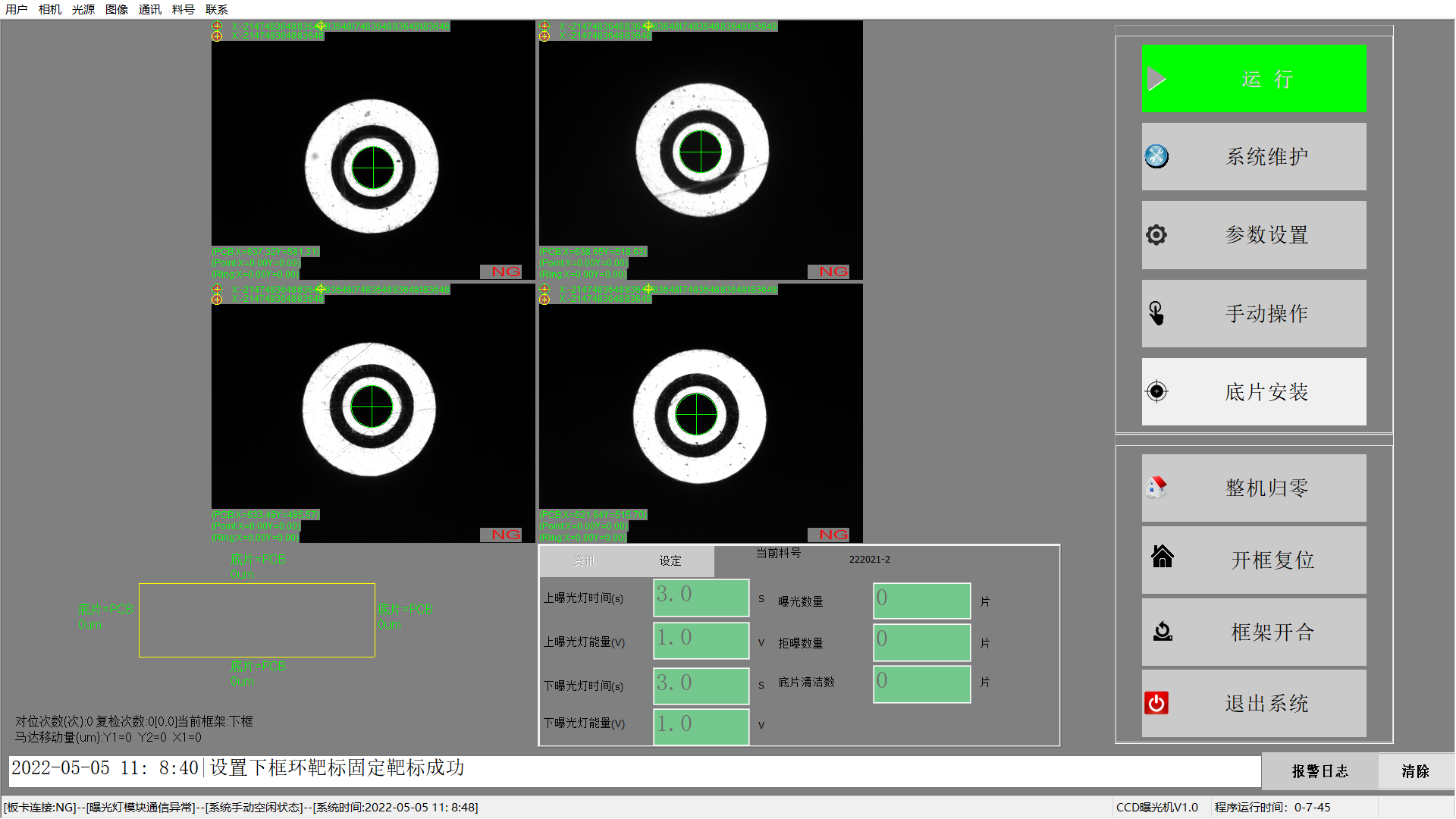

項目需求 功能特點 用戶界面 應用視頻




曝光機在實施圖像轉移之前需要將菲林上的Mark點(一般是空心圓環(huán))和PCB板上的Mark點(一般是實心圓點)通過視覺對位套好,精度一般是1mil~2mil。視覺部分使用四個相機,每個相機負責相應視野范圍內的菲林Mark和PCB板Mark點重合

傳統(tǒng)手動曝光機,菲林與底板手工對位精度100um左右,重復定位靠人眼對位,勞動強度非常大,年輕人不愿意承擔,由于高精度、高速度的工藝需求,需要提高曝光機的核心競爭力。

通過對位平臺的運動,使得模板和菲林重合,理想的對位情況:菲林圓形靶標的中心和PCB同心圓靶標的中心完全重合,即效果為兩圓心重合。



外層:孔最大  即PCB板的孔為3.1725mm

           上菲林  次之   2.5mm(內徑為2.2mm)    2.2mm(內徑2.0mm)

           下菲林 實心圓  大小1mm或者0.8mm
