FPC是什么

FPC，Flexible Printed Circuit，柔性電路板。柔軟的，可以彎曲成任意形狀的電路板。

硬件電路之間的連接，大號的產品可以使用導線，小型化的產品就只能使用FPC了。因此FPC在智能手機和智能硬件中，應用的非常多。

iPhone X的FPC之一（右上黑色部分）

如下圖，在iPhone X里，大量使用FPC。LCD、原深感攝像頭、雙攝像頭、側按鍵、USB口、電池，通通都是使用FPC連接到主板的。（其他手機也是這樣的，寸土寸金）。

在可穿戴設備、智能硬件和小型物聯網設備中，也一樣會大量使用FPC。

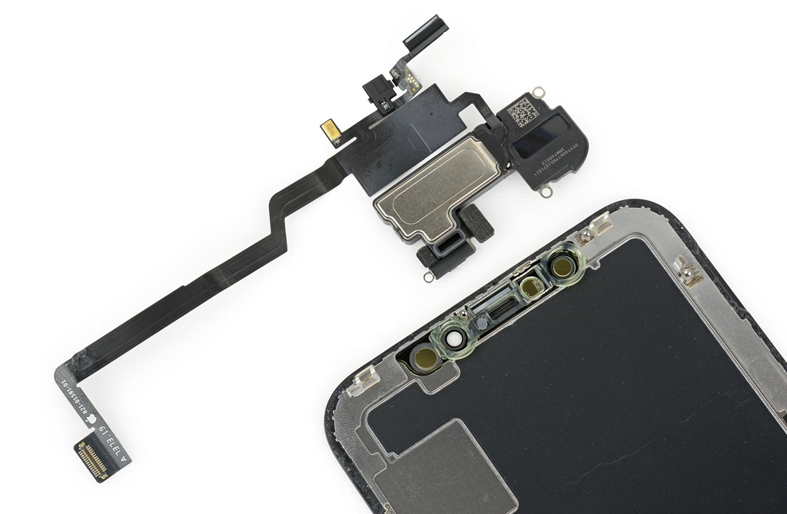

iPhone X各種奇怪形狀的FPC

FPC的特點：

軟：可以彎曲，可以經受住成千上萬次的彎折，而不斷裂。因為內層銅箔和外層的薄膜都是軟的。

薄：普通FPC厚度只有0.15mm，線寬0.1mm。而一般的導線至少要0.5mm粗，2根導線的空間，足夠10根FPC線路了。

任意形狀：FPC就像在紙張上裁剪一樣，可以裁成任何形狀，并貼合在智能硬件產品的內表面，幾乎不占空間。

FPC里面有什么？

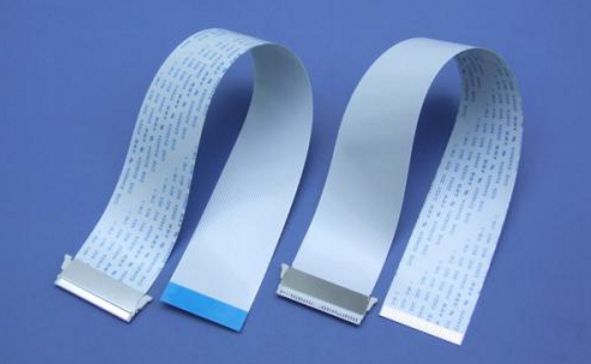

“山寨”的FPC排線，僅僅是當作線束使用，相當于一組導線并排粘在一起，結構非常簡單。

在智能手機和智能硬件產品上使用的，主要是下圖這樣的復雜型FPC。

關于FPC的內部線路，可以理解為雙面PCB板。都是兩層線路加過孔來實現的。

除了線路，還有圖上的其他很多部件。

詳細講解每個組件：

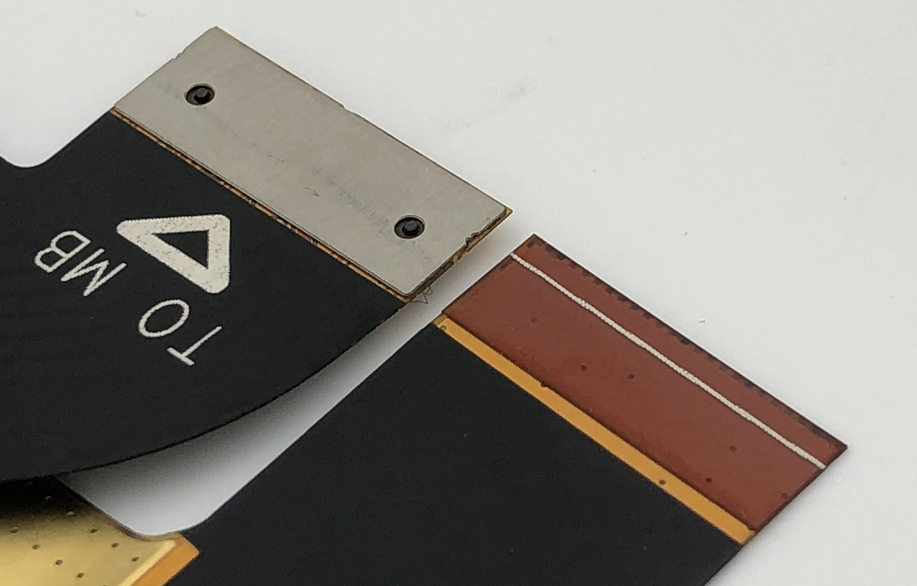

補強：補充FPC的強度。

FPC之所以能彎折，就是因為薄。薄也有弊端，例如在FPC上焊接元器件，如果軟piapia的，元器件就會受力脫落。所以在FPC的元器件區域，都有不銹鋼或樹脂補強片，讓元器件區域無法彎折，以保護元器件。

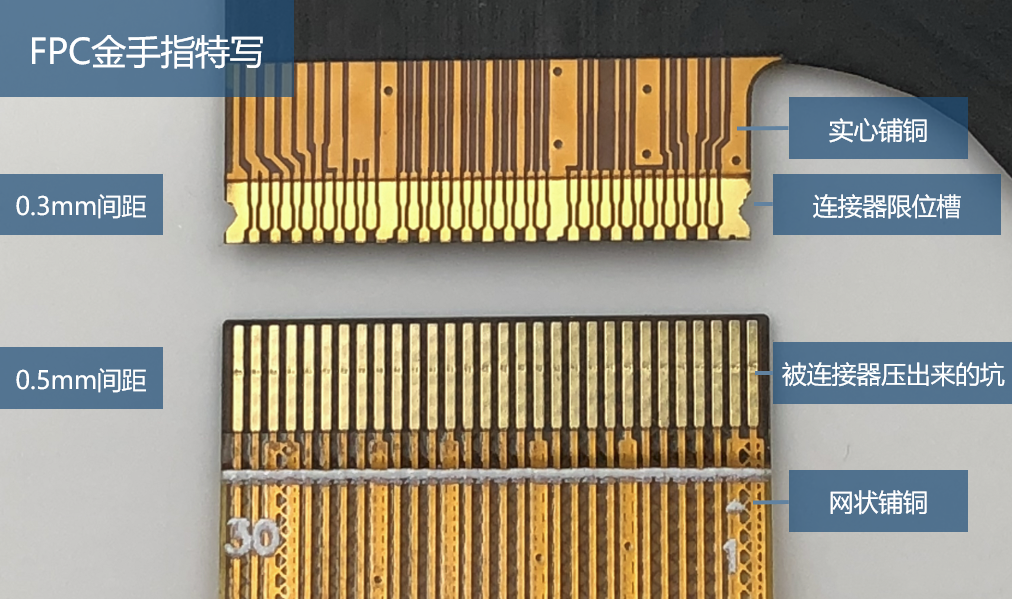

FPC連接器也無法做到0.15那么薄，一般都是0.2-0.3mm，因此也需要補強片把FPC金手指部分加厚一些，適配ZIF連接器。

（不銹鋼和PET補強）

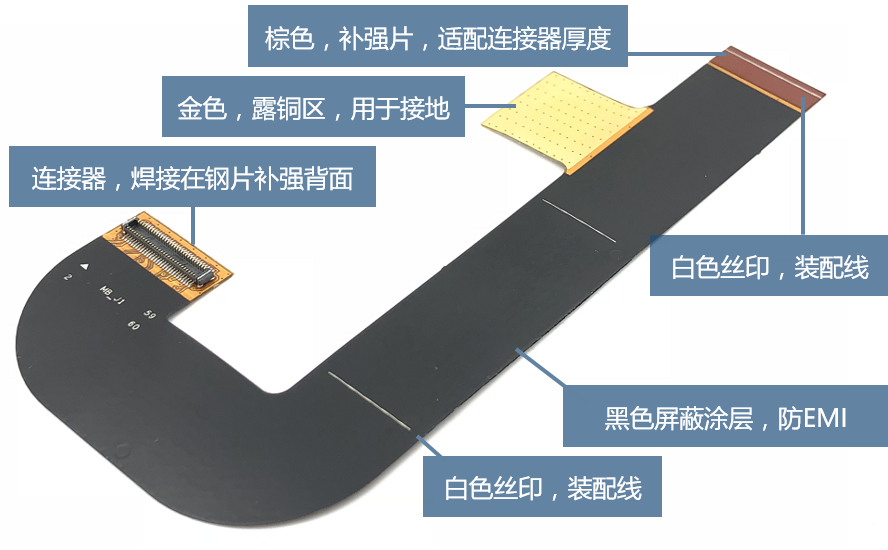

屏蔽涂層（電磁屏蔽膜）

黑色的那一層，不只是電路板上那種黑色絕緣漆，內部還有一層金屬膜。金屬膜和FPC的地接通，就實現了屏蔽效果。

對于LCD屏、攝像頭等高速信號線，應當在FPC上使用屏蔽層，避免信號對外輻射，產生EMI電磁干擾。

iPhone的FPC采用了全屏蔽，而很多山寨小產品則沒有屏蔽層，直接把黃色的FPC基材露出來。

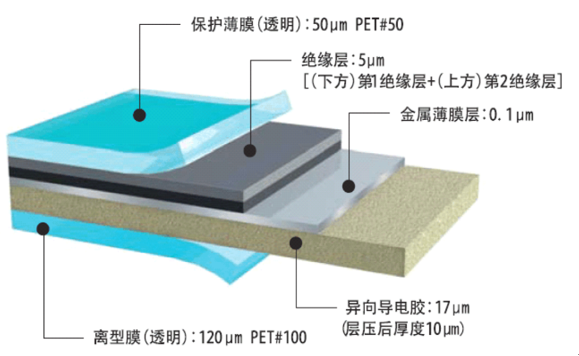

電磁屏蔽膜的構成

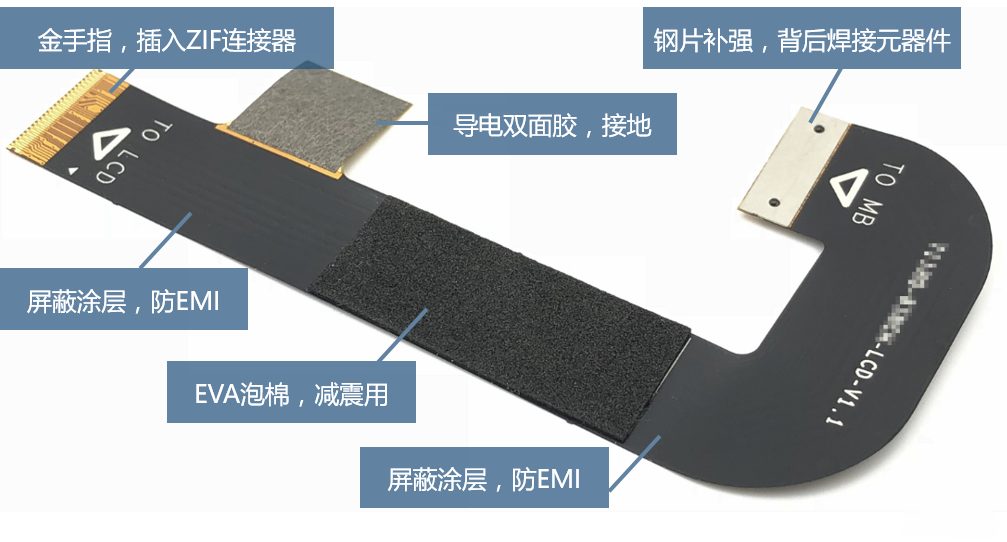

其他：

絲印線，用于生產裝配的時候判斷是否安裝到位。提高生產效率和生產品質

導電膠布，用于把FPC的地線連接到主板或機殼的大地上。，增強抗靜電能力和抗輻射能力。

EVA泡棉，上圖的FPC是一款智能音箱的FPC，EVA泡棉能防止FPC和機殼之間產生共振雜音。
