脫泡三大要素和脫泡機理

       因為TP&LCM 與OCA中間會殘留一定程度的空氣質量，所以OCA貼合后必須脫泡。

脫泡三大要素：時間，溫度、壓力。

溫度加熱

1、增加膠的粘度；2、加速膠的流動性；3、增加滋潤度

壓力加壓

1、加速膠的流動；2、增加滋潤度；3、施壓去除氣泡

時間

1、使膠持續流動；2、催化溶入現象去除氣泡

       1、LCM和TP個體表面是不會完全平整，毫無公差，再加上TP上油墨段差，所以在油墨邊緣，TP VA 區域邊緣殘留氣膜是必定的；另外在G+G全貼合中，也會產生少量氣泡。

       2、脫泡的三大要素，時間，溫度，壓力 。主要是增加膠的流動性及滋潤度并產生適當的擠壓壓力，催化空氣溶入現象來去除空氣這個質量，空氣質量不會排除或消失，只會擴散至OCA表面及融入OCA中。

       3、合適的脫泡溫度，壓力，時間，避免膠的邊緣吸收太多的空氣。

氣泡失效機理

       使用真空貼合機貼合完后，貼合面容易留下氣泡，大部分可以通過脫泡脫除，但20%的幾率會留小單點的小氣泡，這種小氣泡有兩種類型：

 1，脫泡不良

 2，Delay Bubble

脫泡不良

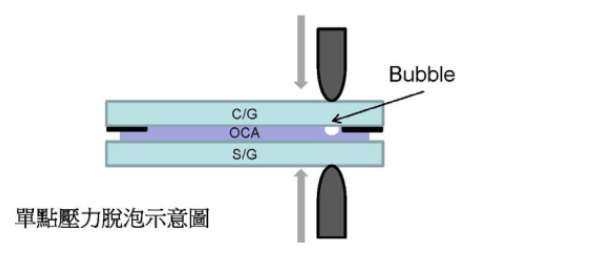

       一次脫泡后留下的小氣泡很難再次脫掉，因為氣泡縮小了而相對面積下的OCA變大了，行成圍墻效應，也就是說壓力無法有效傳遞到小面積的氣泡上，導致無法脫泡完成，可以使用單點壓力脫泡的來解決這個問題

Delay bubble

       Delay bubble 的定義是脫泡完成后立即或某一段時間之后又再次復發的氣泡，產生的原因歸納為兩種特性：

1. 挺性型再發氣泡

2. 內應力型再發氣泡

挺性型再發氣泡

       G+G貼合施壓后隨之對TP 油墨段差產生壓力，TP材質挺性不會消失，所以在油墨邊緣就會產生挺性型再發氣泡，單點壓力脫泡可以消除，但TP挺性卻永遠存在，這就有再次再發的可能性。這里我們使用”脫泡緩慢泄壓”的方式有效減少TP挺性應力與OCA應力回復的不平衡現象。

       另外，通過調整脫泡機參數，通常減少脫泡壓力和降低脫泡溫度對減少Delay Bubble 有益。

脫泡緩慢泄壓

       脫泡緩慢泄壓一般我們脫泡機的動作是壓力或溫度同時或分時產生，然后再依時間設定開始脫泡程序，直到脫泡時間完成同時降溫減壓，依照設定壓力及脫泡機排氣設計不同泄壓的時間由30sec~60Sec不等！這樣的泄壓程序有一個很大的盲點就是TP并不會因為壓力及溫度造成多大的改變，而OCA對于溫度壓力卻很敏感，所以當壓力快速釋放的當下，TP的挺性很快會回復，但暫時被膠的黏性牽制住了！然而OCA的挺性恢復就很慢了。這樣當脫泡Module 一離開脫泡機，OCA 還殘留一定的核心溫度，內應力較小就很容易會被TP 挺性應力拉開產生小氣泡，這里多數是原來就有氣泡的地方，而內部確實也有少量的空氣質量，這種稱謂析出現象。

       緩慢泄壓;改變泄壓程序先保持溫度不變，再以每秒鐘較少0.03Kg/cm2的的泄壓速度直至無壓力為止。

應力型再發氣泡

       這種類型的Delay Bubble 是最麻煩的類型，這類型的再發氣泡是由OCA及OCA與TP/LCM夾層的Particle（雜質）引起的，但不是所有的Particle 都會產生這種類型再發氣泡，也與Particle 的尺寸大小無關，無法根據單純的量測篩選作防治，主要的關鍵點在于Particle 的立體形狀，一般立體的Particle 容易產生氣泡。

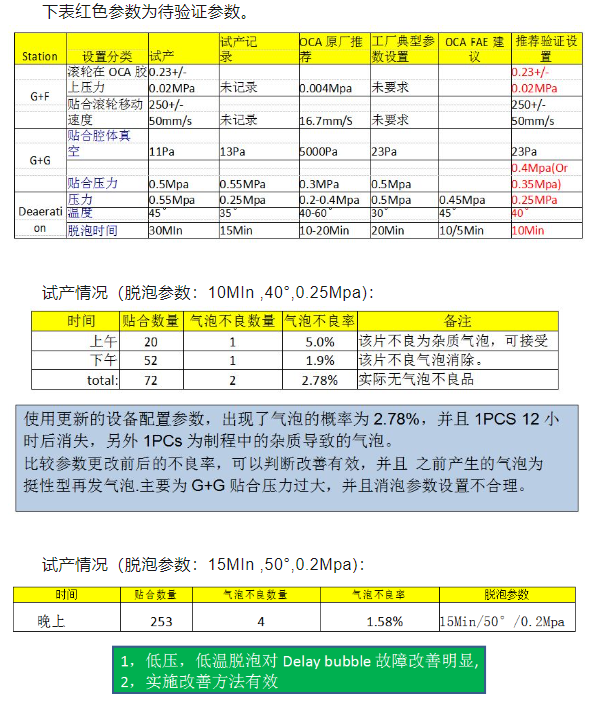

       匯總收集到的生產工藝設置參數，根據脫泡失效原理中各參數的影響，針對滾輪壓力，貼合壓力，脫泡壓力，脫泡溫度，脫泡時間重新設置參數，考慮到目前的氣泡反彈現象，將與產品變形相關的參數調整到最小。

氣泡故障觀察重點和經驗總結：

        1.確認故障氣泡是沒有脫干凈還是反彈氣泡(Delay bubble),沒有脫干凈氣泡通過延長脫泡時間，增加脫泡壓力，提高脫泡溫度進行試驗，優先順序為 時間，壓力，溫度。

        2.確定故障氣泡是在TP和OCA之間，還是OCA和LCM之間，通過放大鏡調焦清晰度判斷是在哪一層，在LCM和OCA之間時，調焦清晰度與LCM的RGB點陣清晰度相同。TP和OCA之間氣泡主要為油墨段差，全貼合（G+G）壓合應力，脫泡應力導致。通過降低TP和LCM的貼合壓力，脫泡壓力，脫泡溫度來優化反彈氣泡。

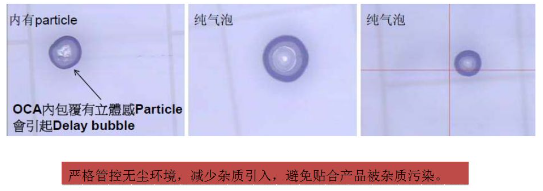

 3.確定故障氣泡是空氣引起還是雜質引起，雜質引起的氣泡里面有立體雜質。雜質氣泡需要管理好無塵車間，特別是來料產品上的雜質被帶到車間和貼合部件上。

4.使用UV照射脫泡后的產品，有益于避免氣泡反彈。

根本原因

之前氣泡不良品主要為挺性型再發氣泡（Delay bubble 的一種）。主要為G+G貼合設備貼合壓力過大，并且消泡參數設置不合理，貼合應力和消泡應力導致在消泡后出現氣泡反彈。
