絲印工藝流程介紹

絲印工藝的目的

1.主要用于外層線路的保護層，以保證PCB的絕緣、護板、防焊。

2.制作字符標識。

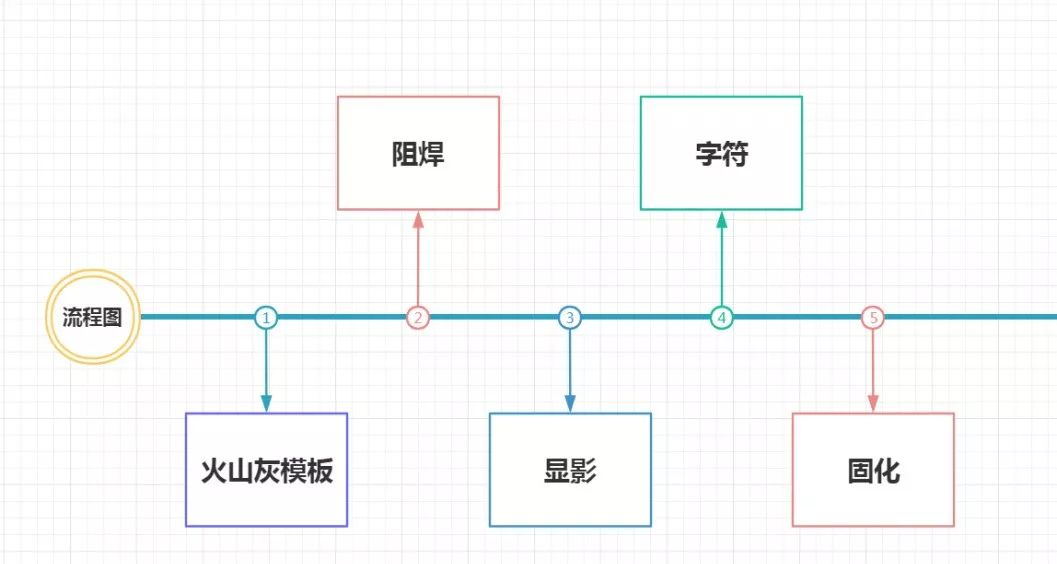

絲印工藝

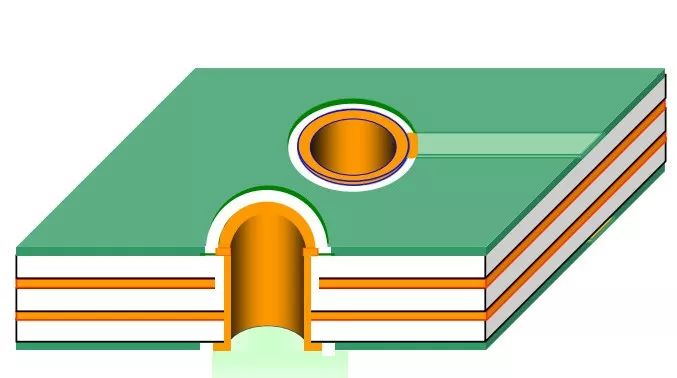

阻焊(Solder Mask)概念

阻焊,俗稱“綠油”,為了便于肉眼檢查，于主漆中多加入對眼睛有幫助的綠色顏料，其實防焊漆了綠色之外尚有黃色、 白色、黑色等顏色。

阻焊目的

①防焊：留出板上待焊的通孔及其焊盤，將所有線路及銅面都覆蓋住，防止波焊時造成的短路,并節省焊錫的用量。

②護板：防止濕氣及各種電解質的侵害使線路氧化而危害電氣性能，并防止外來的機械傷害以維持板面良好的絕緣。

③絕緣：由於板子愈來愈薄,線寬距愈來愈細,故導體間的絕緣問題日形突顯,也增加防焊漆絕緣性能的重要性。

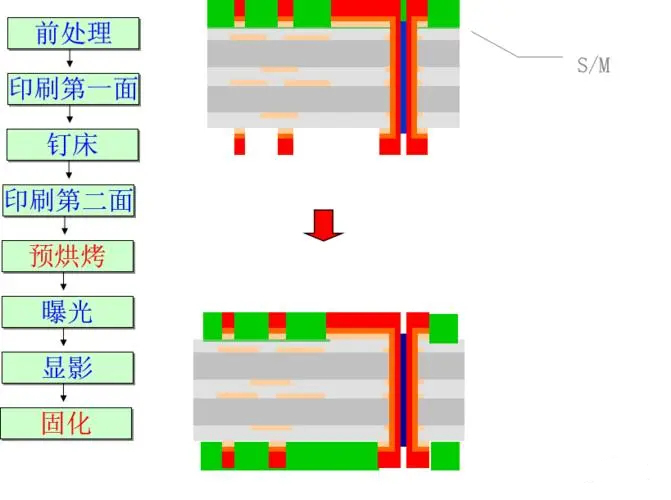

阻焊工藝流程圖

前處理介紹

目的：去除表面氧化物，增加板面粗糙度，加強板面油墨附著力。

主要原物料：火山灰。

印刷

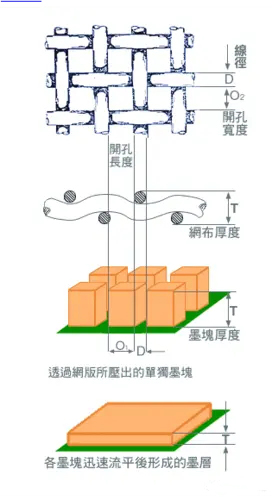

目的：利用絲網將油墨印寫在板子上，如下圖：

主要原物料：油墨

常用的印刷方式：

印刷型（Screen Printing)

淋幕型(Curtain Coating)

噴涂型 (Spray Coating)

滾涂型 (Roller Coating)

預烤

目的：趕走油墨內的溶劑，使油墨部分硬化不致在進行曝光時粘底片。

制作要點：

①溫度與時間的設定，須參照供應商提供的條件雙面印與單面印的預烤條件是不一樣的。

②烤箱的選擇須注意通風及過濾系統以防異物沾粘。

③溫度及時間的設定，必須有警報器，時間一到必須馬上拿出，否則over curing會造成顯影不盡。

曝光顯影介紹

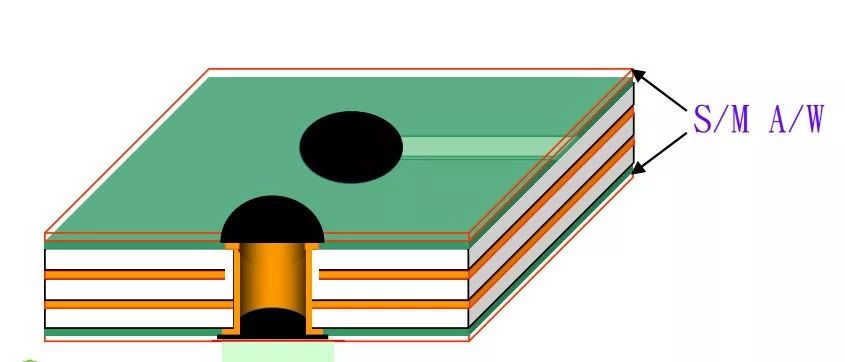

曝光：

①目的：影像轉移

②主要設備：曝光機

③制程要點：

A 曝光機的清潔

B 能量的選擇

C 抽真空的控制

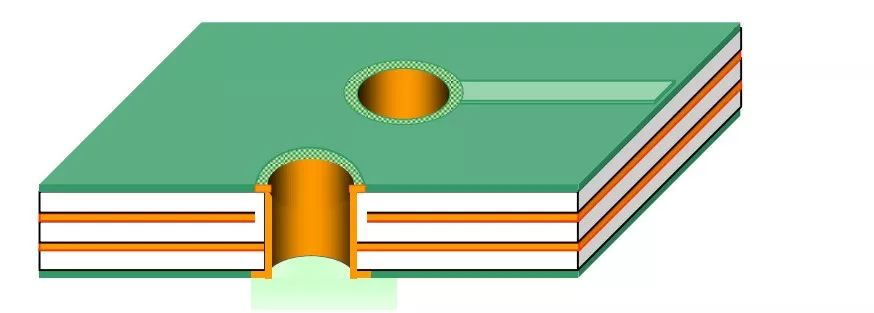

顯影

①目的：將未聚合之感光油墨利用濃度為1％的碳酸鉀溶液去除掉。

②主要生產物料：碳酸鉀

印刷介紹

印字符：

①目的：利于維修和識別

②原理：絲網印刷的方式

③主要生產物料：文字油墨

固化介紹

固化目的：

通過高溫烘烤讓油墨中的環氧樹脂徹底硬化。
