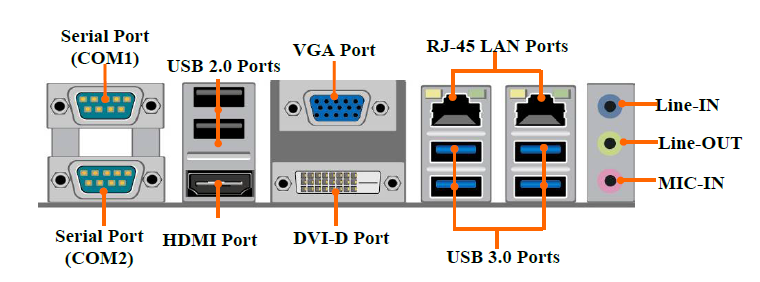

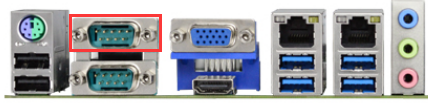

（1）以上3種機型是COM1支持RS-232/422/485，COM2-6只支持RS-232，7010/7012 RS-485在如下圖1所示位置，7030 RS-485在如下圖2所示位置

圖1

圖2

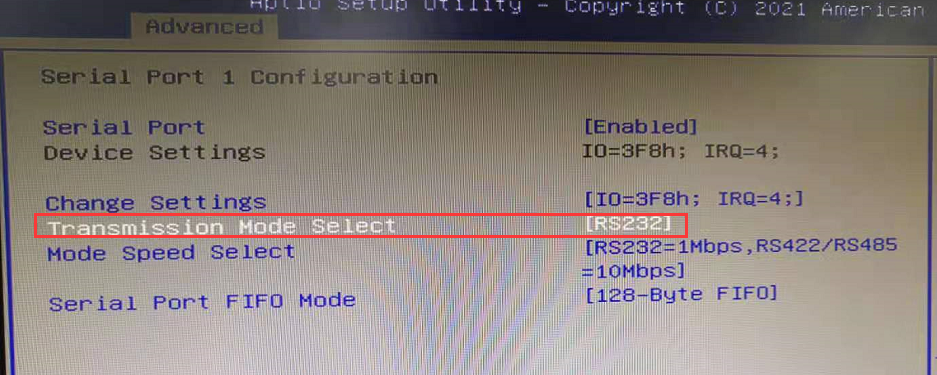

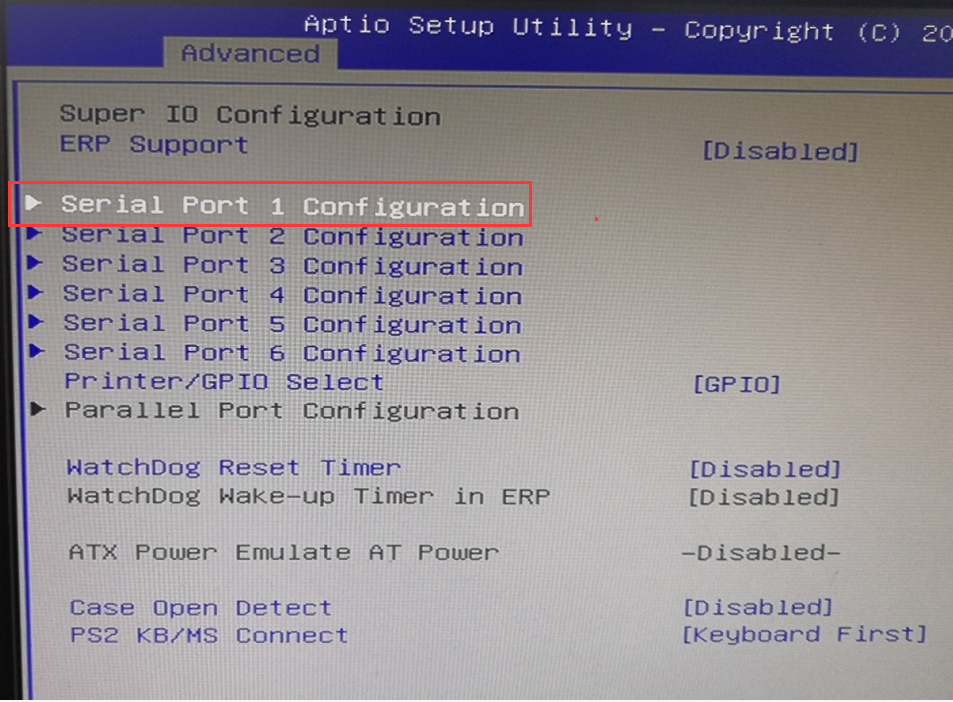

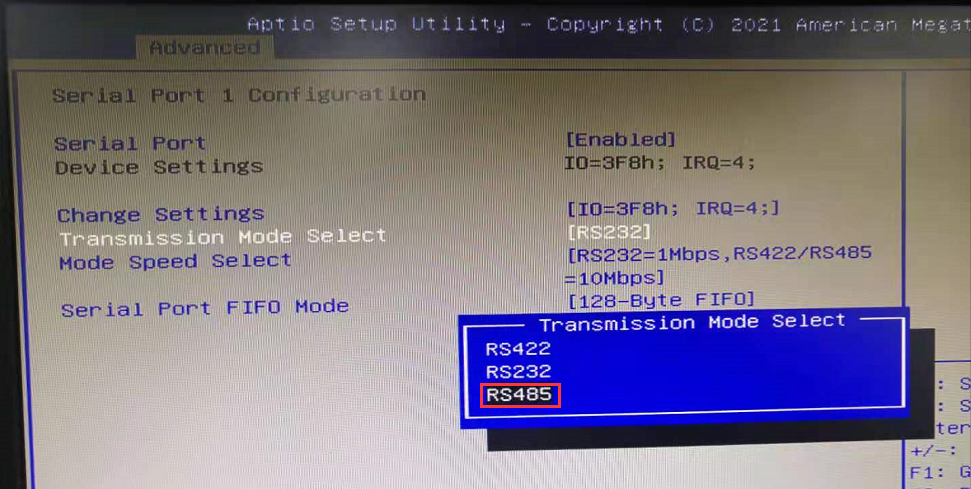

（2）設置方式都是BIOS設置，即開機按DEL鍵進入BIOS，按下圖3-6步驟設置，設置完，按F4保存即可。

圖3

圖4

圖5

圖6

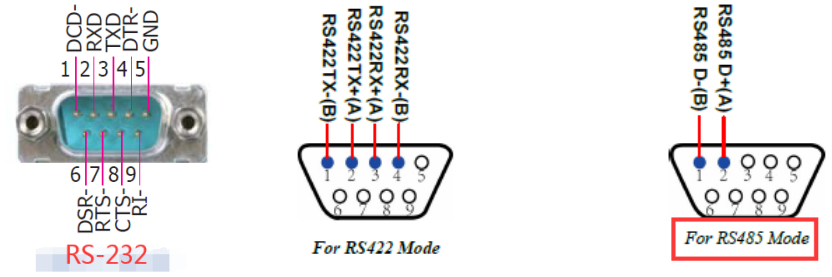

（3）RS232/RS-422/485定義如下圖7所示

圖7

2、7130機型

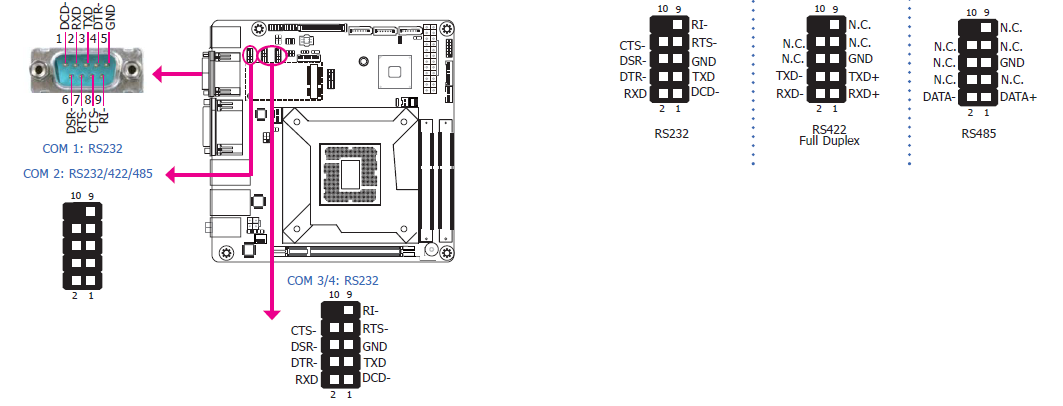

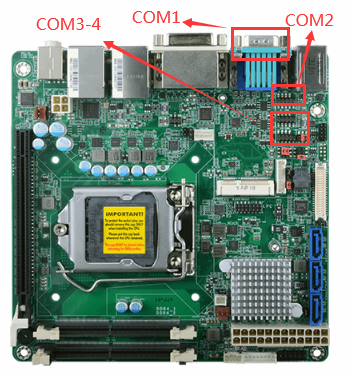

（1）以上機型是COM2支持RS-232/422/485，COM1、COM3、COM4只支持RS-232，7130主板的COM口分布如下圖8所示位置

圖8

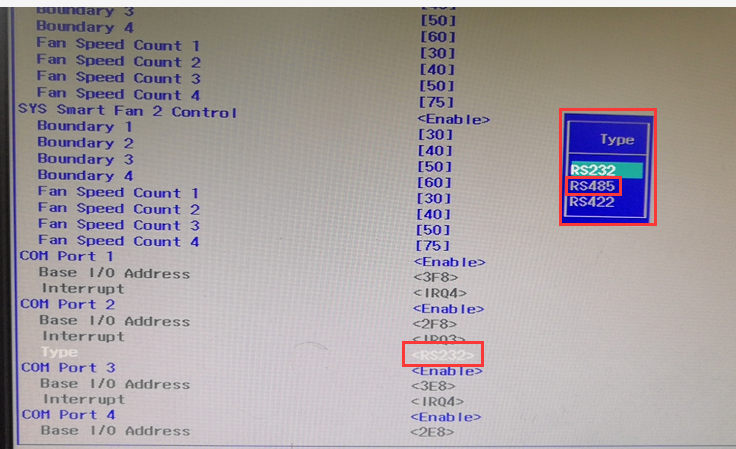

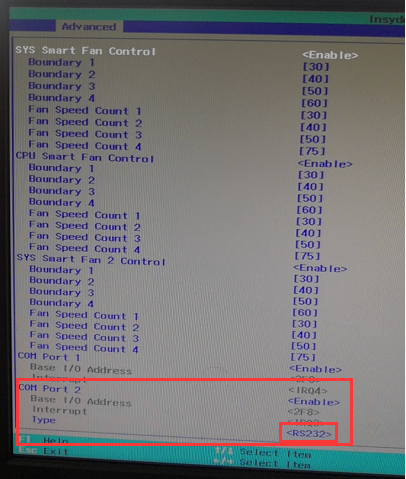

（2）設置方式都是BIOS設置，即開機按DEL鍵進入BIOS，按下圖9-11步驟設置，設置完，按F4保存即可。

圖9

圖10

圖11

（3）RS232/RS-422/485定義如下圖12所示

圖12
