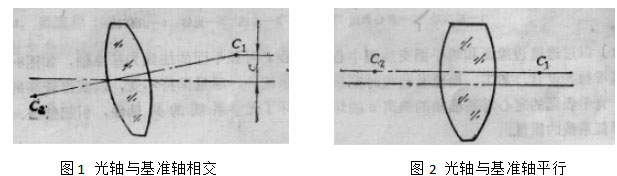

定心的目的是使中心線與機械中心線合而為一，另一功能則是控制鏡片的外徑達到公差配合。為了滿足光學成像的要求，需要保證鏡片的光軸在一條直線上。但在加工與裝配時的鏡片是以外圓進行定位，但單單依靠外圓定位，無法保證光軸一致性，那么就要求透鏡在生產過程時要有定心磨邊這一步驟。精磨拋光后的透鏡一般都還未定心，此時存在的中心誤差，中心誤差會有兩種情況：透鏡自身光軸與系統理想光軸交叉（圖1），透鏡自身光軸與系統理想光軸平行的情況（圖2）。

定心的方法

       定心的方法很多，可以歸類為光學定心法、機械定心法、激光定心法、光電定心法。光學定心又可以分為透鏡表面反射像定心法、球心自準反射像定心法、透射像定心法和電視定心法等。簡單介紹一下機械定心法，當透鏡處于非定心狀態時，由于其邊厚不等，則透鏡受力不平衡。這時由彈簧產生的支反力，可分解成垂直于夾頭端面的夾緊力和垂直軸線的定心力（圖3）。

       不同透鏡的形狀對于定心來說，也會有不同的難易程度。為了反應透鏡定心難易程度，給出了定心系數Z，其公式為：

       D分別為透鏡前后兩個面的直徑，R為其曲率半徑，當透鏡兩面均為凹或凸時，正負號取正號，當為一凸一凹時，正負號取負號。一般分為幾個等級：Z<0.05，定心困難；0.05≤Z<0.15，一般定心；0.15≤Z，定心容易。

       一般的，透鏡為彎月透鏡，且曲率半徑接近時，Z值就會越小，定心難度就會越大。
