液態光學膠介紹

        液態光學膠(LOCA)，用于透明光學元件粘接的特種膠粘劑，具有無色透明，透光度98%以上。粘接強度良好，可在常溫或中溫條件下固化，且具有固化收縮率小耐黃變等特點。

電容式觸摸屏的貼合

OCA膠介紹

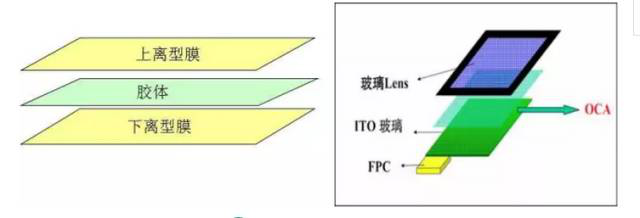

       OCA即光學透明膠,是一種將光學亞克力做成無基材，然后在上下底層，再各貼合一層離型薄膜，是一種無基體材料的雙面貼合膠帶。

       OCA（Optically Clear Adhesive）用于膠結透明光學元件（如鏡頭等）的特種粘膠劑 。要求具有無色透明、光透過率在90%以上、膠結強度良好，可在室溫或中溫下固化，且有固化收縮小等特點。

       主要適用于小尺寸的產品貼合且每款產品均需開模，價格昂貴，貼合成本高；對貼合產品材質無特殊要求，厚度一般在100um、125um 、150um、175um、200um等。

優點：

       生產效率高，厚度均勻，無溢膠問題，粘接區域可控，無腐蝕問題,無黃變。

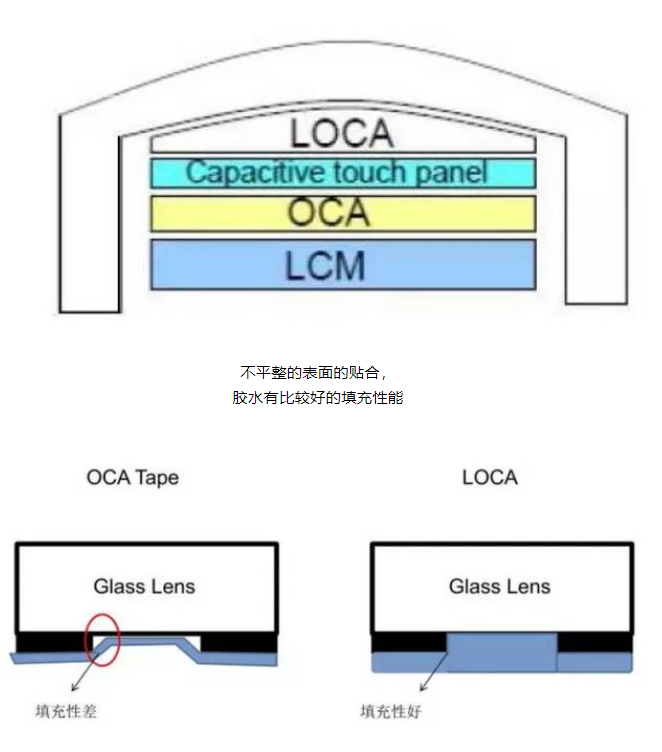

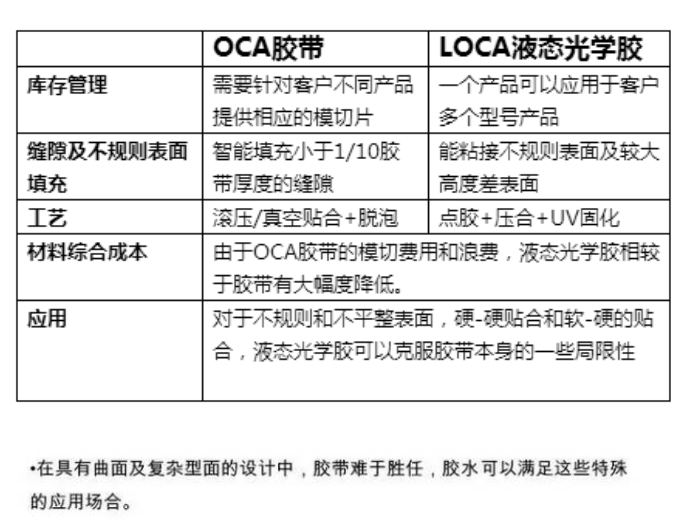

OCA與LOCA對比

 與傳統的OCA膠帶比較，LOCA在某些應用領域具有特別的優勢，能解決OCA膠帶面臨的局限性：

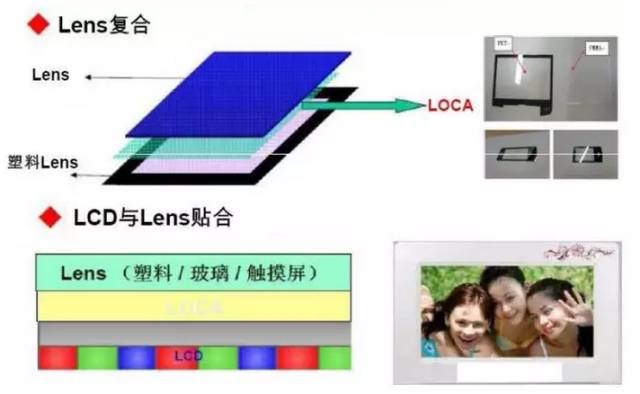

 LOCA膠的作用

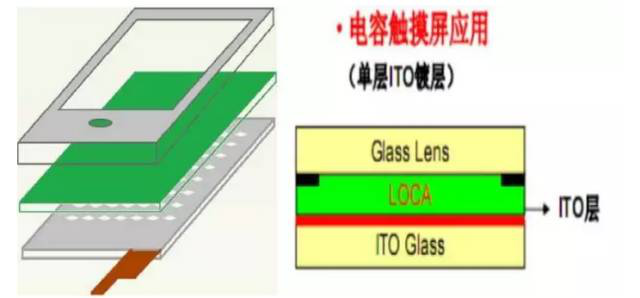

1、觸摸屏與LCD模塊的貼合

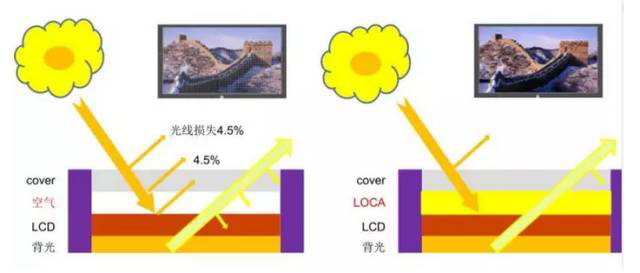

2、填充ITO玻璃和Cover Glass之間的空隙，提高亮度

Lens和ITO簡介

       Lens作為手機的一個非常重要的部件，承載非常重要的任務：保護LCD ，透光良好，外觀裝飾作用等。

LENS通用材料：

       PMMA：透光性好≥91%，表面硬度高，通過表面硬化處理（hard coating）后可達到3H 以上

       PC：因其表面硬度不能達到要求，且透光性差于PMMA ,固在手機上很少被采用。

       玻璃：透光性好，表面硬度高，可以達到7H以上，可以做到很薄（0.4mm），但是工藝流程復雜，價格稍高。

       ITO是銦錫氧化物，是一種透明的導電體。通過調整銦和錫的比例，氧化程度以及晶粒的大小調整這種物質的性能，被用做電阻式和電容式觸摸屏的感應材料。

LOCA膠水的關鍵參數

1、粘度：LOCA的施工粘度在1000~4500cps；

2、折射率：光在空氣中的速度與光在該材料中的速度之比例。要求使用LOCA后使得顯示部分的整體折射率基本一致，減少色散；通常，玻璃的折射率≈1.5，合格的LOCA的折射率≈1.5；

3、斷裂伸長率：固化后斷裂伸長率越長，說明LOCA的韌性（彈性）越好；

4、介電常數：指物質保持電荷的能力，又稱電容率。值越大導電性越好。

通常空氣常溫下介電常數≈1，LOCA的介電常數通常介于1.5-3之間，因此，使用LOCA的電容式觸摸屏更靈敏。玻璃的介電常數約為4-11；

5、酸度：pH值=6.5~7.2，中性，對ITO及材料基本無腐蝕；

6、透光率：透過透明或半透明的光通量與入射光通量的百分率（%），透過率越高畫面越清晰；

7、固化收縮率：LOCA的固化收縮率要求越小越好，越不容易發生縮膠、斷層變色等情況；工業指標要求收縮率＜2.5%，近些年國內產品固化收縮率一般在5%左右；

8、粘結強度：LOCA完全固化后的內聚力。來自于材料自身的力量；

9、霧度：透明或半透明材料的內部或表面由于光漫射造成的云霧狀或混濁的外觀。以漫射的光通量與透過材料的光通量之比的百分率表示；

10、黃變：無色透明、半透明或近白色的高分子材料偏離白色的程度。UV老化箱，60℃，500h，用色差計測量；膠層長時間UV輻射，當能量大于鍵能時，一方面分子鏈容易產生活性中心，引發聚合物逐步產生降解導致變黃，另一方面使得分子鏈中的碳鍵發生裂解，造成黃變。

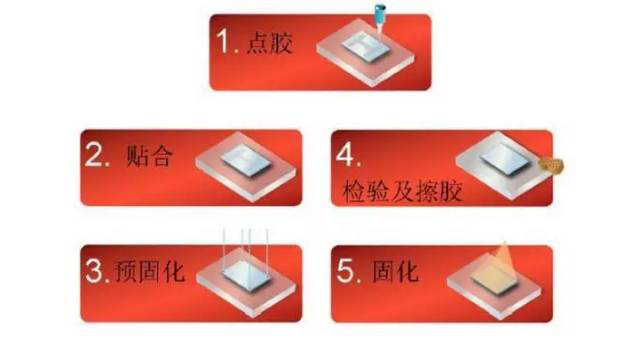

    LOCA施膠過程

       目前LOCA膠貼合技術，通過膠量控制以控制gap，在貼合上片或下片點一定形狀的UV膠（多為“雙Y狗骨狀”），然后按一定的速度將上下片合片，待上下片到一定高度時，撤掉力，讓膠自然溢滿，再光固。

LOCA貼合常見異常解決方案

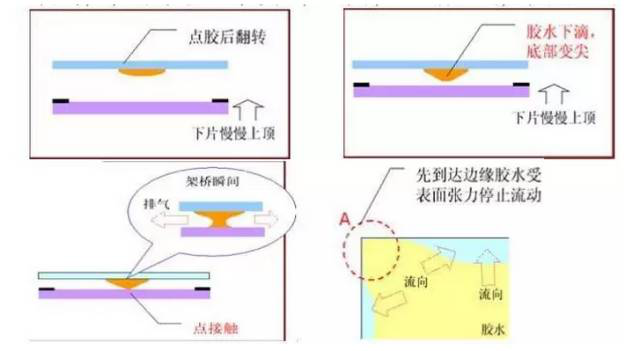

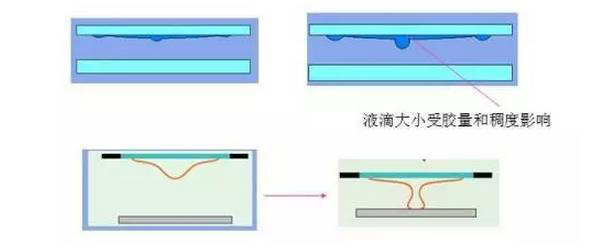

A、氣泡問題

       解決氣泡問題，將膠水點于上片，通過翻轉動作使膠面朝下，形成液滴，通過液滴最底面與下片接觸，將空氣排出，但下壓速度要慢。

B、溢膠問題

       膠體能夠同時或者接近同時溢到產品的四個邊角，立即固化那么溢膠問題自然解決。

LOCA膠水可靠性分析

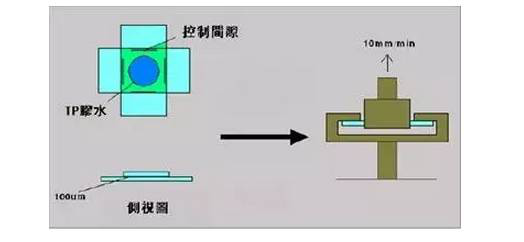

1、粘接強度測試

測試方法：

基材：30*60*3mm玻璃板

速度：10mm/分鐘

膠水厚度：100um

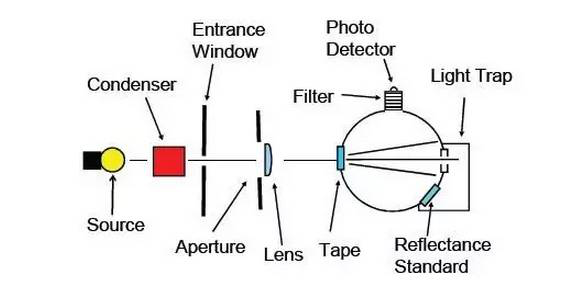

2、透光率及霧度

測試方法：

基材：50*60*1mm玻璃板

膠水厚度：100um

透光率=T2 /T1 × 100%

霧度   =（T4/T2 -T3/T1) × 100%

T1: 入射光通量

T2: 透射光通量

T3: 儀器的散射光通量

T4: 儀器和試樣的散射光通量

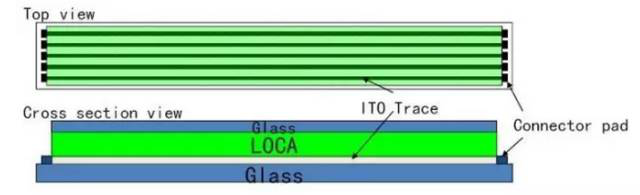

3、ITO相容性測試

測試方法：

在刻蝕有ITO導線的ITO玻璃涂上100um的LOCA，固化后，測試ITO的電阻值

將樣品放入60℃，90%RH老化箱中500小時測試?yán)匣蟮碾娮柚?/p>

電阻變化率=（老化前電阻值-老化后電阻值）/老化前電阻值

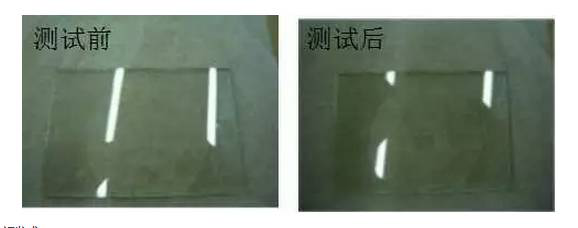

4、抗UV黃化測試

測試方法：

制樣：在兩片1mm后玻璃之間填充100um厚度LOCA膠水，固化后測試光學性能

將樣品放入U(xiǎn)V老化箱，60℃，0.86w/cm2 條件下放置500小時，測試?yán)匣髽悠返墓鈱W(xué)性能

5、可靠性測試

測試方法：

·

制樣：在兩片1mm后玻璃之間填充100um厚度LOCA膠水，固化后測試光學性能

·

·

將樣品放入老化箱，老化條件如下：

·

a. 高溫測試：85℃，500小時

b. 高溫高濕測試：60 ℃，90%RH，500小時

c. 冷熱循環：-40 ℃ 60min，85 ℃，60min，250個循環

·

測試?yán)匣髽悠返墓鈱W(xué)性能

·

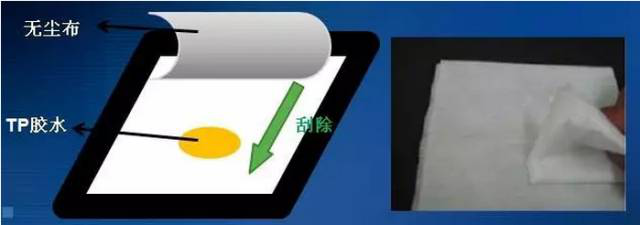

6、未固化膠水的返修

利用無塵布擦拭未固化的膠水

用沾有乙酸乙酯的無塵布擦拭面板，直至完全干凈

重新補膠，進行貼合

確認面板已經清洗干凈，并溶劑揮發完后，再進行補膠

7、已固化膠水的返修

TP分離

a. 鉬絲切割法

b. 液氮冷凍法

除膠

a. 將兩塊沾有溶劑的無塵布覆在面板上，保持30分鐘后，開始除膠。使用軟質的刮刀，按照同一個方向進行除膠，然后用沾有溶劑的無塵布擦拭，在用干凈的無塵紙擦拭，等溶劑揮發完后，可重新點膠。

b、除廢膠帶
