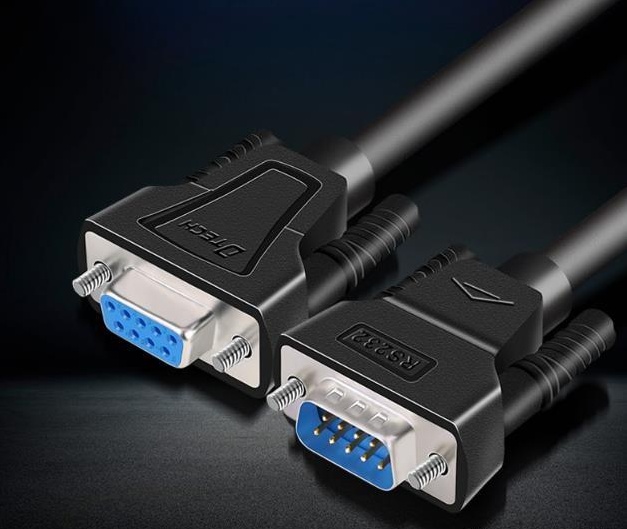

RS-232是美國電子工業協會EIA(Electronic Industry Association)制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號。RS-232是對電氣特性以及物理特性的規定，只作用于數據的傳輸通路上，它并不內含對數據的處理方式。但是目前很多人不清楚RS-232的通訊方式到底是全雙工的還是半雙工的。今天就來給大家詳細講解一下。

下面以計算機和調制解調器之間的通信流程來說明RS-232串行通信原理。

考慮當調制解調器處于應答方式下，計算機和調制解調器之間的RS-232信號間的交互關系和工作過程。假定調制解調器是全雙工的，并以RS-232標準規范工作。

1、初始狀態時，RTS、CTS持續為ON，通過通信程序設置和監測RS232引線狀態。在應答模式下，計算機中的軟件一直監視著振鈴指示(RI)，等待RI發出ON信號。

2、計算機上的通信程序在收到RI信號后，就開始通過振鈴指示器ON/OFF變換的次數對振鈴進行計數，當?shù)竭_(dá)程設定的振鈴次數時，通信程序就發生數據終端就緒(DTR)信號，強迫調制解調器進入摘機狀態。

3、等待2s后(FCC規定)，調制解調器自動開始發送其應答載波。這時調制解調器發出調制解調器就緒(DSR)信號通知計算機:它已完成所有的準備工作并等待載波信號。

4、在持續發出DTR信號期間，計算機軟件監測DSR信號。當DSR信號變?yōu)镺N時，計算機就知道調制解調器已準備數據鏈路的連接，計算機立即開始監測數據載波監測(CD)信號，以證實數據鏈路的存在。

5、當源調制解調器的載波出現在電話線上時，應答調制解調器就發出CD信號。

6、通過發送數據線(TD)和接收數據線(RD)，開始全雙工通信。在數據鏈路傳輸期間，計算機通過監測CD來確保數據鏈路的存在。

7、通信任務一旦完成，計算機就禁止DTR，調制解調器用除去其載波音調、禁止CD和DSR來響應。隨著鏈路被拆除，調制解調器就會返回初始狀態。

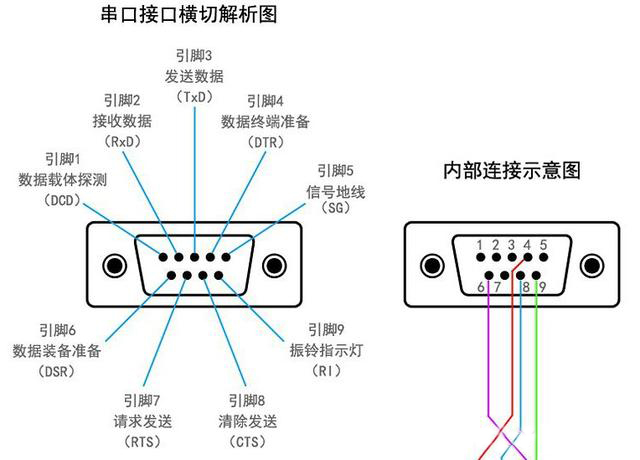

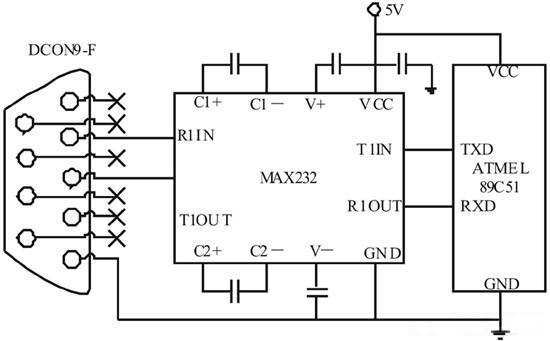

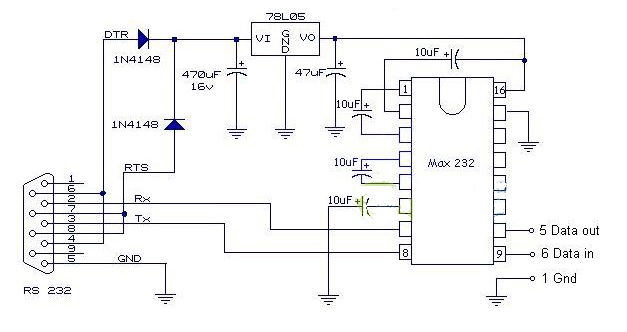

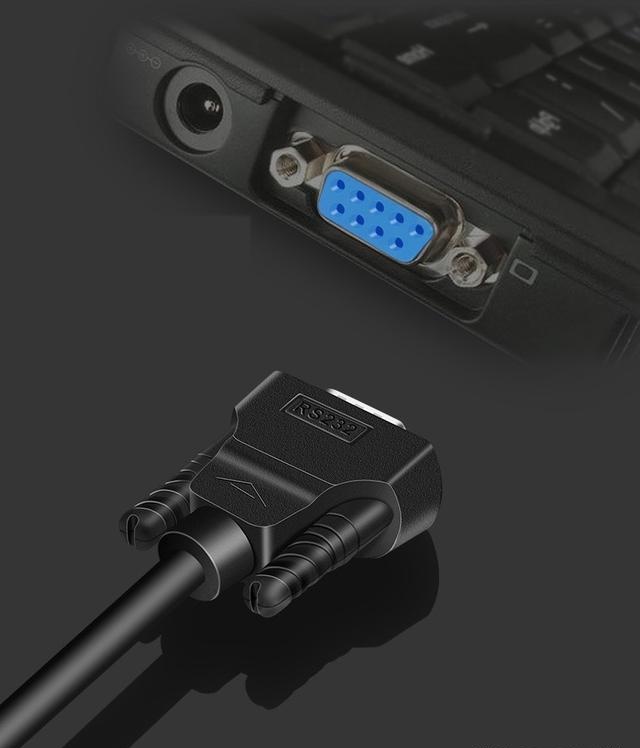

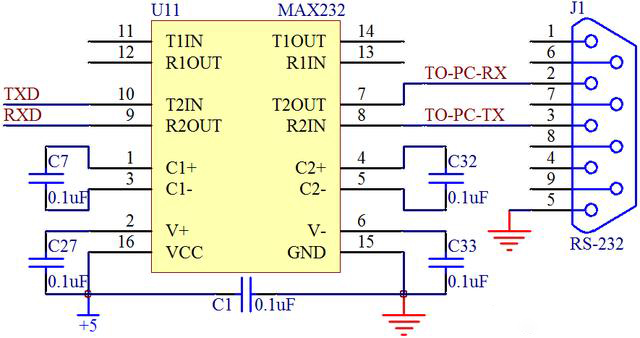

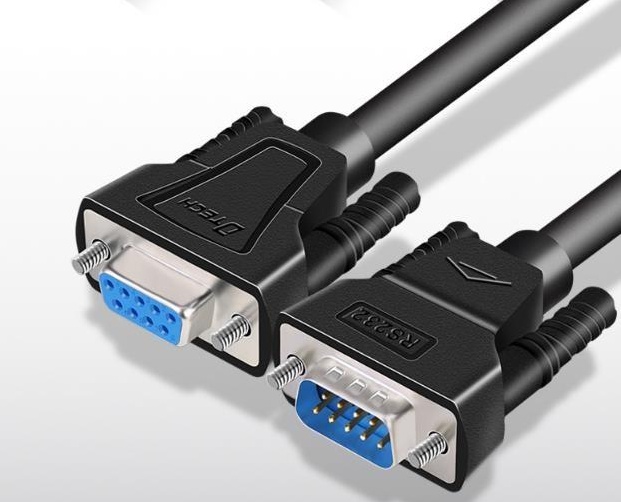

RS-232串行通信距離較近時(<12m)，可以用電纜線直接連接標準RS232端口，若距離較遠需附加調制解調器( Mode)，最為簡單的且常用的是三線制接法，即地、接收數據、發送數據三腳相連。
