精密對位平臺UVW使用上需要注意之處

以常規對位平臺作為解析例子，使用對位平臺時候需要注意的是回零的方式

平臺結構圖

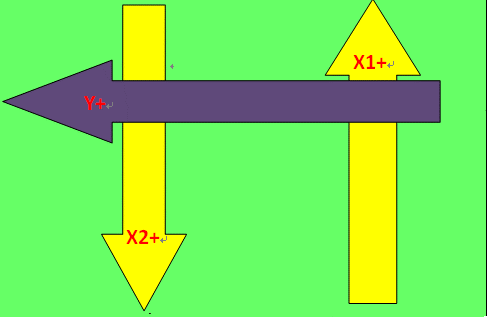

XXY各軸運動方向

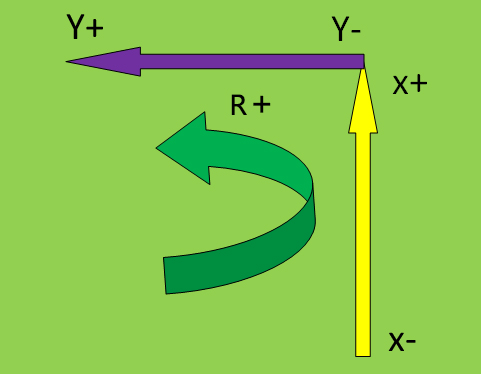

等效XYR模型圖

XXY各軸運動方向圖所示，X1軸方向往上為正方向運動，往下則為負方向；X2軸往下為正方向運動，往上則為負方向運動；Y軸往左為正方向運動，往右則為負方向運動。按照此方法，等效XYR模型圖（R軸表示旋轉軸）如圖1所示，由于平臺的行程有限（±3mm/±2度），所以我們在控制平臺回零的時候，需要特別注意，尤其是對X1軸和X2軸的控制方式，建議采用以下方式進行控制：

步驟1：我們先進行X方向回零（X方向由X1軸和X2同時控制來達成），X1軸往正方向運動，X2軸往負方向運動，則往X正方向運動，當X1軸碰到正限位，X2軸碰到負限位后，兩個軸（X1和X2）再同時往反方向回零，碰到原點開關完成回零動作。

步驟2：當完成X方向回零后，接下來我們進行Y方向的回零，Y軸往正方向運動，碰到正限位后，再往反方向回零，碰到原點開關完成回零動作。

通過步驟1和步驟2的方式回零后，平臺在原點位置，此時X、Y、旋轉等可移動的行程達到最大值。這時候運動最為安全，每一次進行對位后，需要進行步驟1和步驟2的動作，將平臺回零后再進行下一次的對位動作。

回零方式說明

所示，PEL為正限位，MEL為負限位，ORG為原點開關，則回零過程中，需要考慮原點開關的行程，即圖2中ORG開關左側粉色位置到右側藍色位置的行程。

原點開關上升沿到下降沿位置

       如上圖所示，我們要做到每次回零很精準（上升沿為粉色所在的沿邊，下降沿為藍色所在的位置），需要考慮原點開關的行程（如每次將平臺運動到橙色直線所在的位置）。
