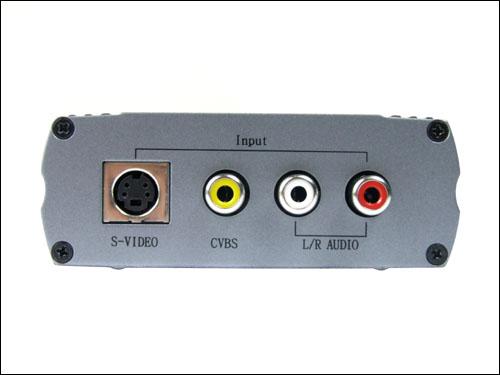

CVBS是Composite Video Broadcast Signal的縮寫，中文翻譯為復合視頻廣播信號。這是最常見的視頻接口，最初在廣播電視領域應用，后來很多相機輸出都支持了CVBS接口，CVBS信號是隔行視頻信號，分辨率為720x576（PAL制）或者720X480（NTSC制），CVBS是標清模擬視頻信號接口，目前已經逐步被數字視頻信號接口和高清視頻信號接口替換掉。

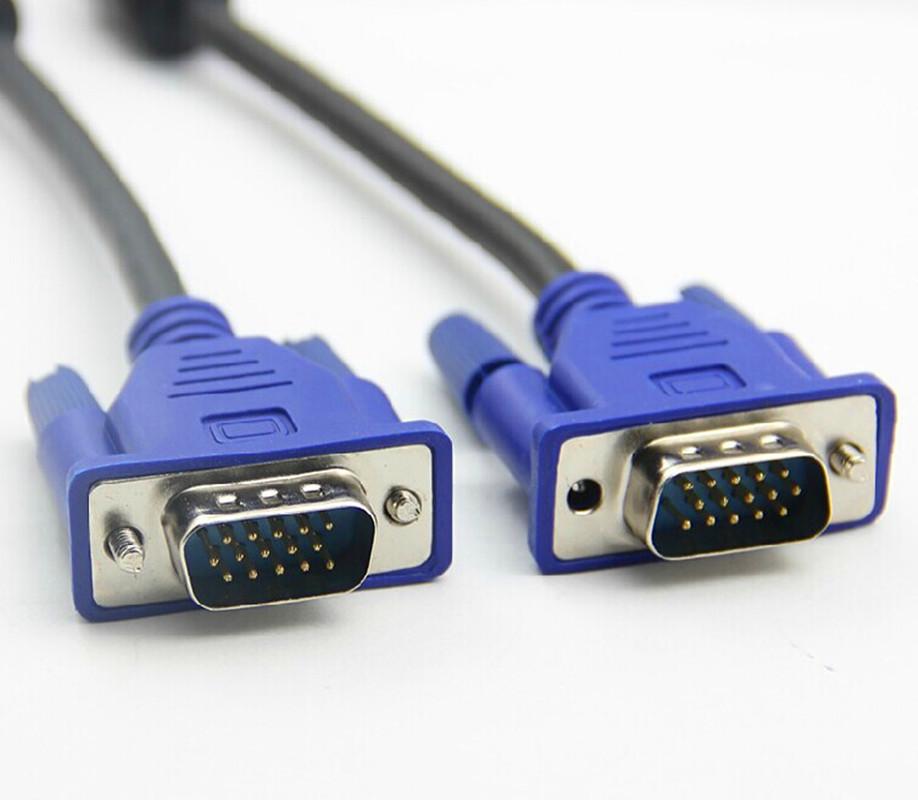

　　VGA是Video Graphics Array的縮寫，是計算機的常用模擬輸出接口。常見的分辨率有1024x768、1280x1024、1600x1200.目前一部分工業相機也提供這種輸出接口，可以直接接液晶顯示器進行顯示監看。常見的VGA信號的視頻在數字化后時鐘主頻一般不超過162MHz,傳輸的圖像數據率一般不超過3.7 Gbps.

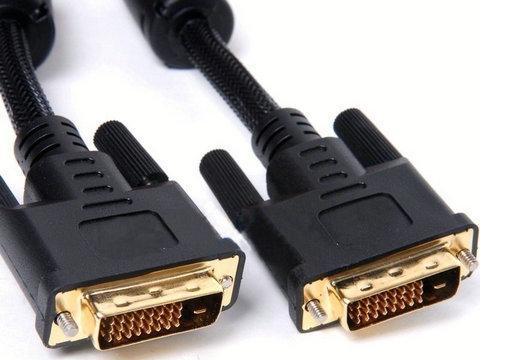

　　DVI是Digital Visual Interface的縮寫，也是計算機的常用輸出接口，該接口是數字接口，VGA接口輸出的是模擬信號，經過顯卡的DA轉換，再經過顯示器的AD轉換后，會有一部分損失，而DVI信號是純數字接口，沒有信號上的損失。隨著時間的發展，DVI接口在計算機領域越來越廣泛，目前有部分工業相機也提供DVI接口，可以直接接液晶顯示器進行顯示監看。單口的DVI最大時鐘頻率：165 MHz ,傳輸的圖像數據率一般不超過3.7 Gbps.

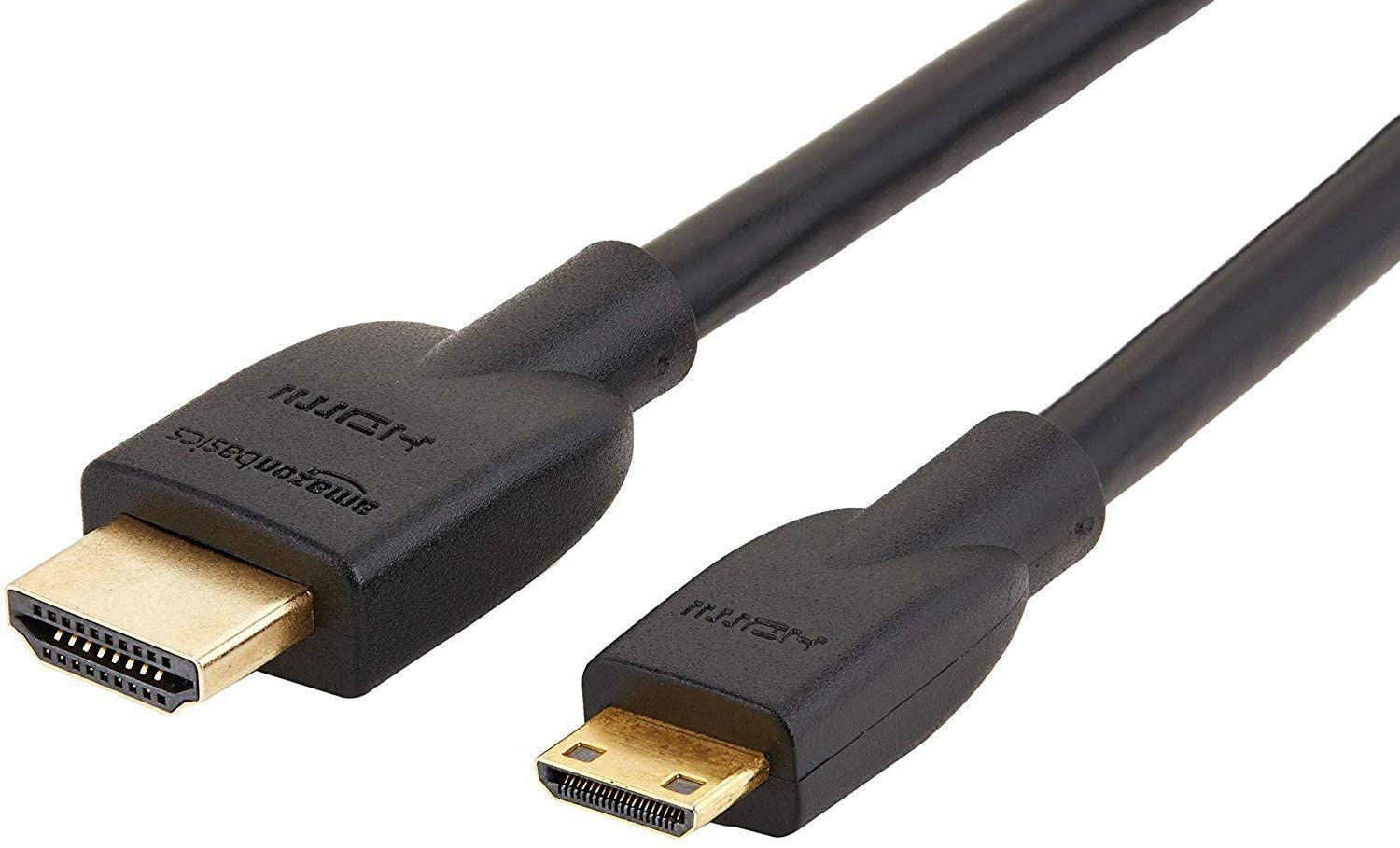

　　HDMI是High Definition Multimedia Interface的縮寫，是數字高清多媒體接口。HDMI接口一開始主要應用于機頂盒、媒體播放機、電視機、攝像機輸出等消費領域，因為HDMI兼容DVI接口，同時HDMI可以內嵌聲音，所以HDMI接口應用越來越廣泛，同時HDMI接口的連接器體積小，現在很多工業相機也開始使用HDMI作為信號輸出口。HDMI 1.2的最大視頻帶寬為3.96 Gbps,這在工業相機應用比較廣泛，但是在消費電子領域HDMI目前已經發展到2.0版本，最大視頻帶寬為14.4 Gbps,隨著時間的發展，很多高速相機也會采用該接口作為圖像輸出口。HDMI接口的最大缺點就是緊固性不好，所以如果相機需要移動的話，容易導致信號接觸不良。

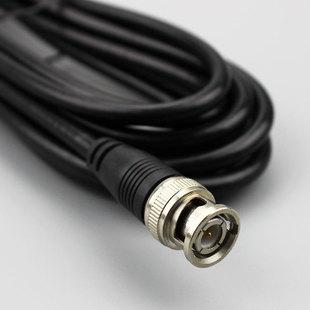

　　SDI是Serial Digital Interface的縮寫，是一種廣播級的高清數字輸入和輸出端口，常用于廣播電視的攝像機接口，SDI接口的傳輸速率上限為2.97Gbps.SDI接口采用和CVBS接口一樣的BNC接口，采用單根銅軸進行信號傳輸，布線施工非常方便，傳輸距離可達300米，在最初的廣電領域和安防領域非常受歡迎。

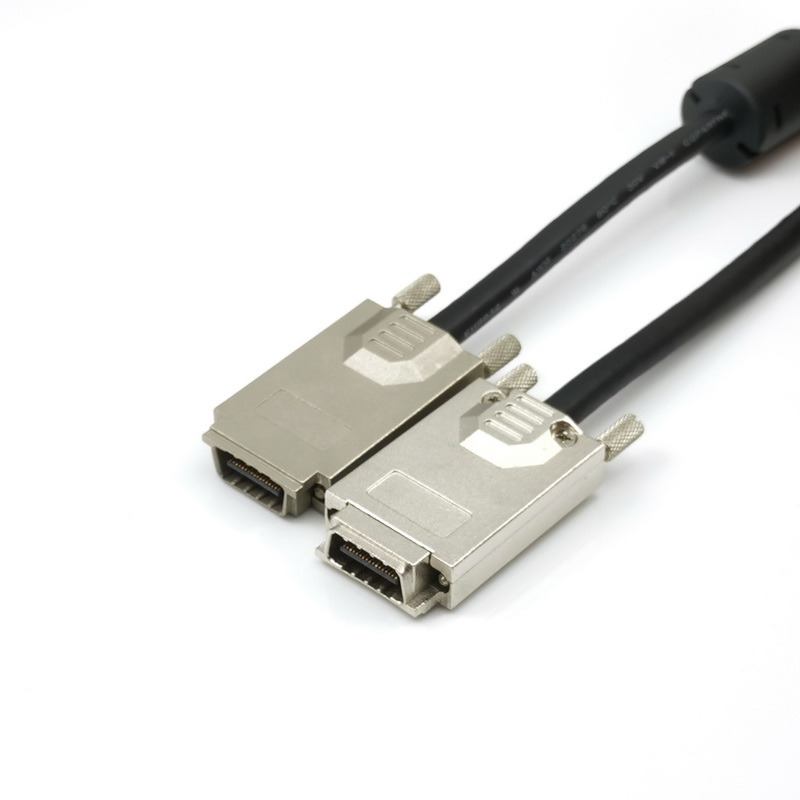

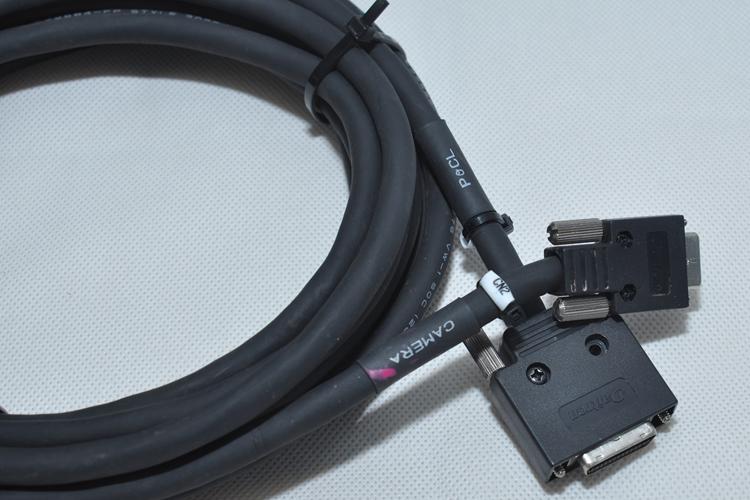

　　Camera link標準規范了數字攝像機和圖像采集卡之間的接口，采用了統一的物理接插件和線纜定義。Camera link包括Base,Medium,Full三種規范。Camera Link Base 使用4 個數據通道，Medium 使用了8個數據通道，Full使用12個數據通道。Camera link接口的始終速率最快是85MHz,則Base的有效帶寬為2Gbps,Medium的有效帶寬4Gbps,Full的有效帶寬5.3Gbps.最近Camera link又新增加了規范Camera link Full+,支持80MHz,傳輸80bit數據，帶寬可達6.4Gbps.

　　HS-LINK接口是由DALSA公司牽頭定義，支持更高速的傳輸帶寬，單一線纜為Camera Link的4倍，信號協議與Camera Link兼容，也可稱為Camera Link-HS.Camera Link-HS的最大傳輸帶寬可達12Gpbs.

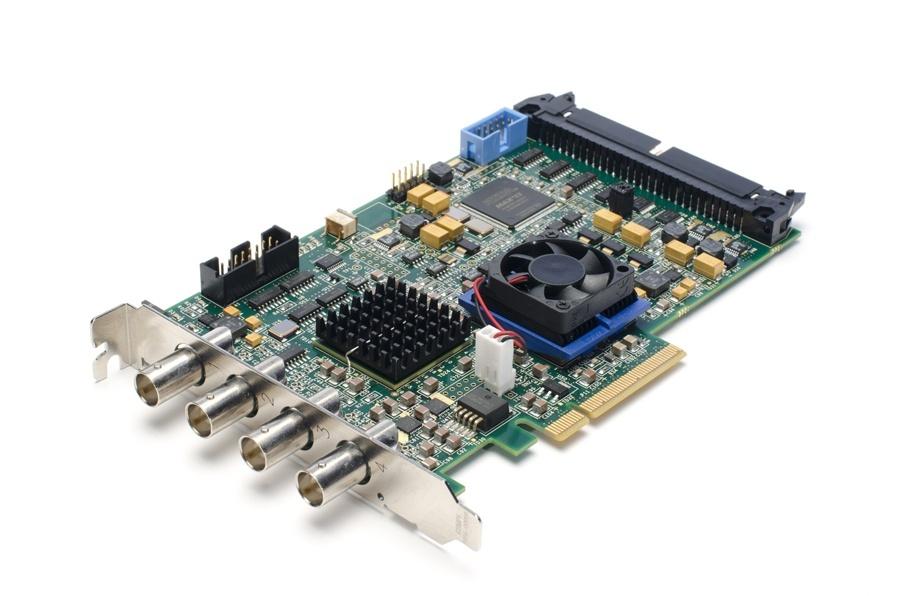

　　CoaXPress該標準容許相機設備通過單根同軸電纜連接到主機，以高達6.25G比特/秒的速度傳輸數據，4根線纜可達25 Gbit/s.標準同軸電纜和帶寬的采用，使得CoaXPress不僅可以引起機器視覺應用領域的興趣，還適合廣泛采用同軸電纜的醫療與安保市場的應用。

       9.網口相機

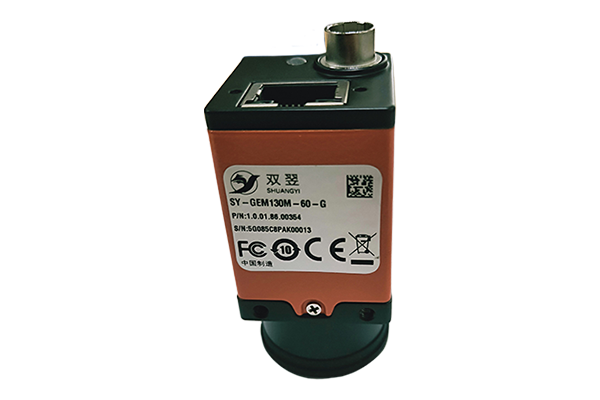

     工業圖像處理所用的GigE接口是通過2006年年中正式采用的GigE Vision標準定義的。GigE相機最大的優勢是其高速數據傳輸量(120 MB/s)和最長可達100 m的線材長度：這些因素使千兆網(GigE)成為普遍選用的數字接口。與幾項舊的接口技術不同，GigE不需要圖像采集卡，可大大降低成本。這一接口的另一項優勢是可以很容易地實現與多臺相機的結合—— 由此，可以很方便地設置多相機應用。此外，GigE接口提供了單線材解決方案的可能性。帶有PoE（Power over Ethernet，以太網供電）的相機可通過數據線供電。
