術語

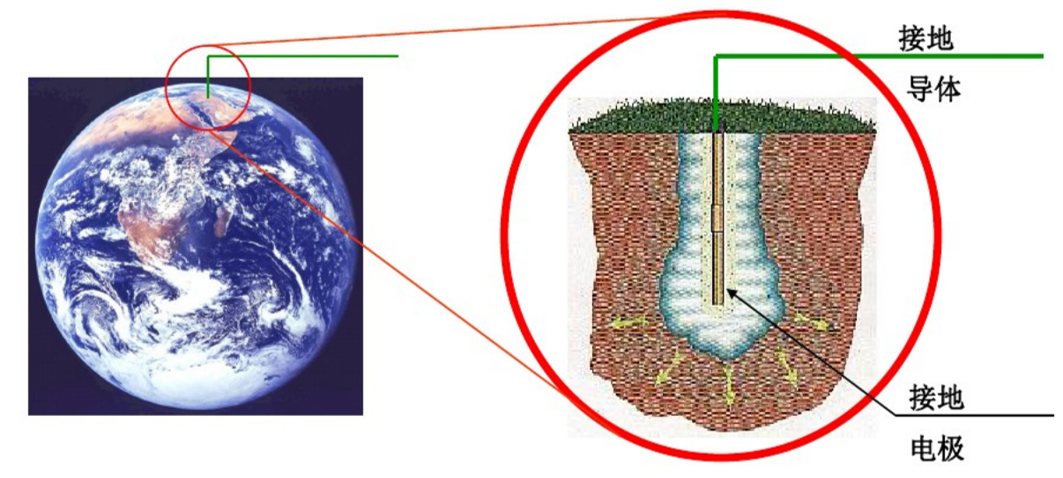

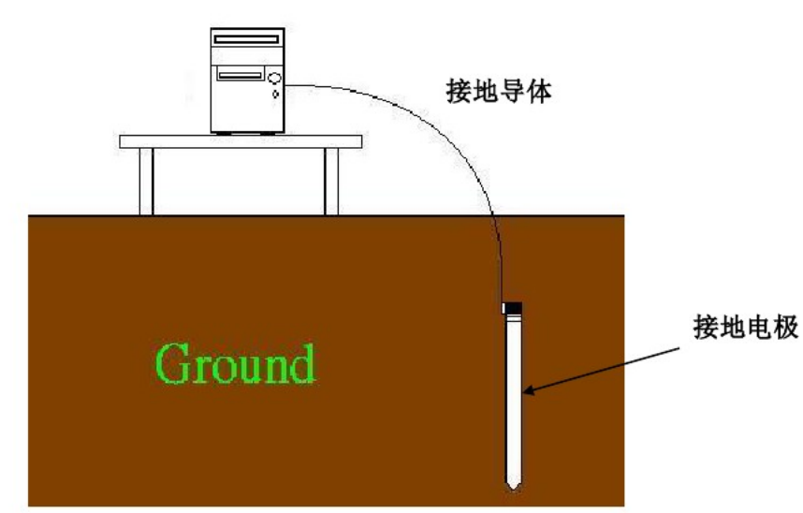

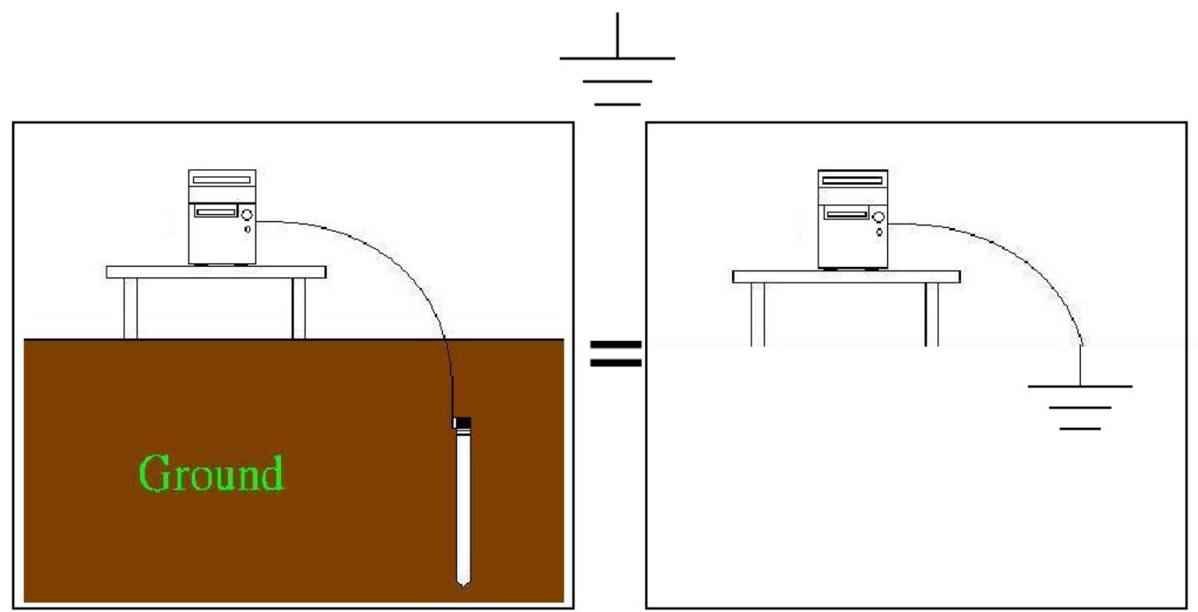

?接地導體：用于連接到地面

?接地代表符號：

接地的作用

1.保護生命安全

2.避免設備損壞

電子系統的接地可確保操作人員的人生安全以及防止設備出現故障時被損壞

接地必須具備的條件

1.低大地阻抗

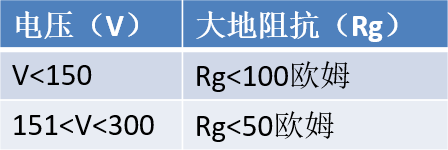

1.1 如表格所示，電壓與大地阻抗應符合以下條件

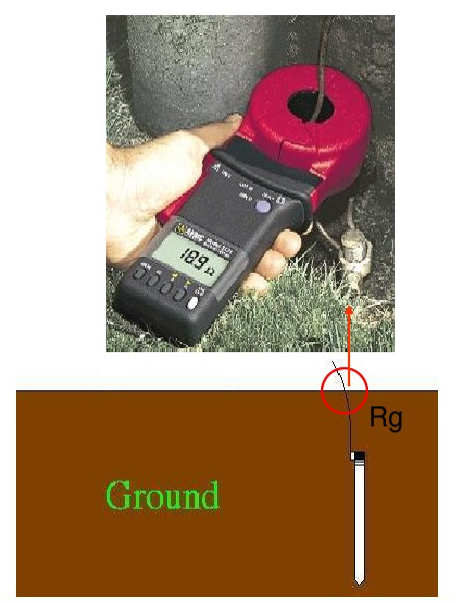

1.2如下圖所示，可以使用地阻測試儀進行測試。

1.3如果沒有地阻測試儀，請聯系您的電源設備供應商。(常用的接地電阻測量?jī)x有ZC-8型和ZC-29型兩種)

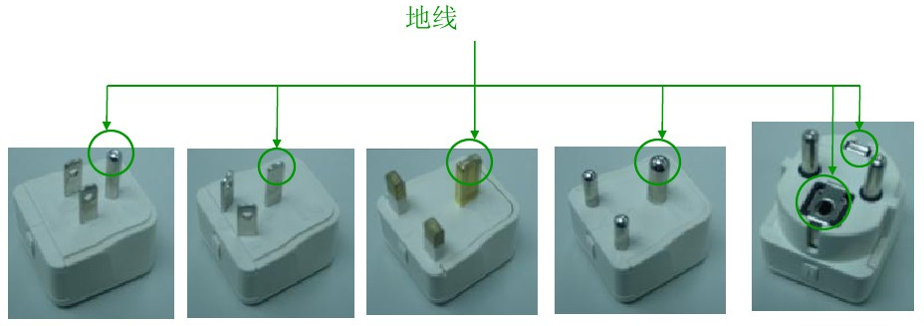

2.使用接地的電源插座

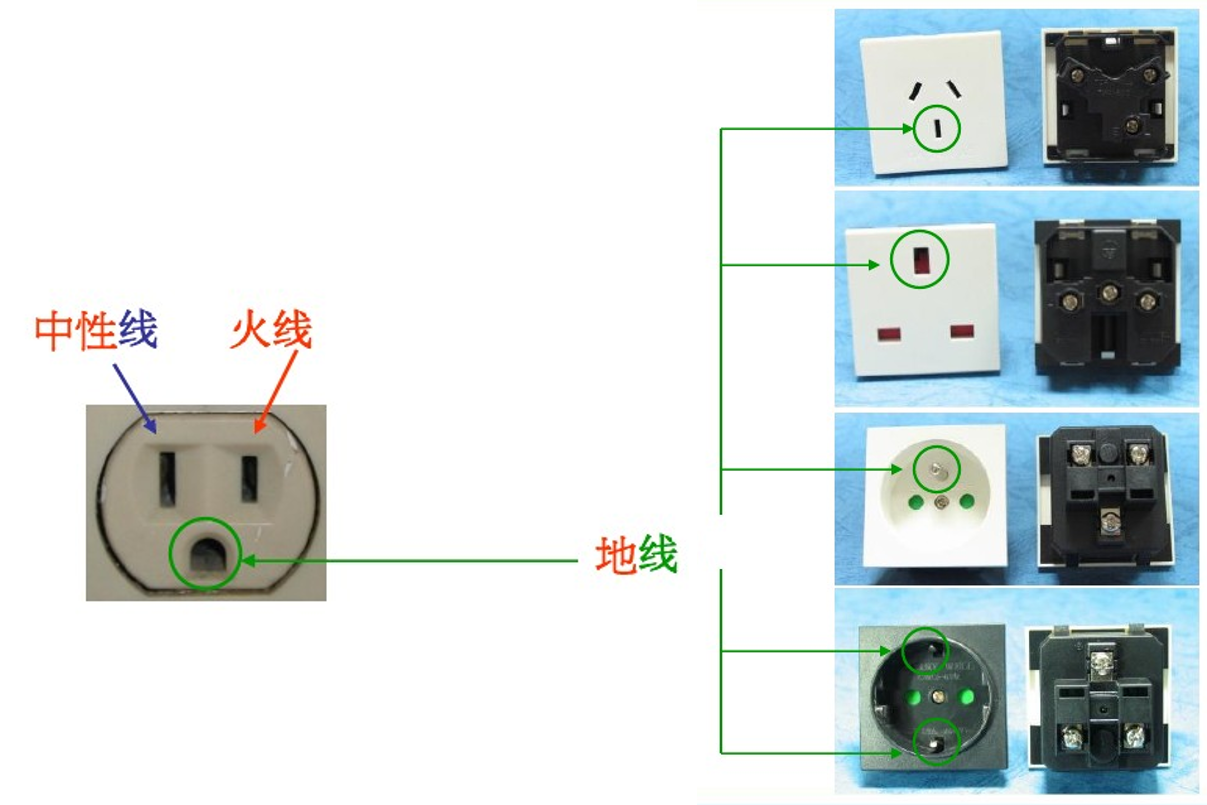

2.1 一個普通的電源插座應包括火線連接，中性線(零線)連接以及接地連接。

2.2中性線(零線)連接和接地連接的電壓差距必須小于1V。

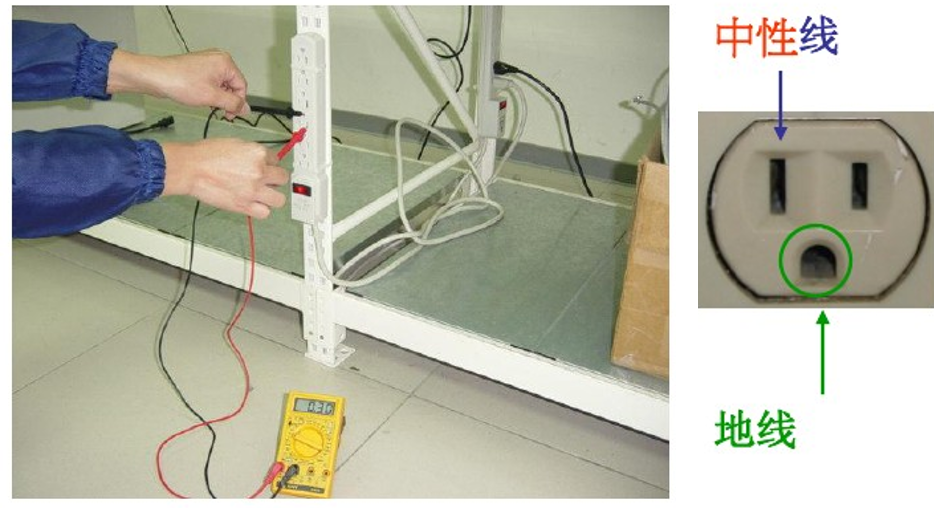

測量步驟：

1.將萬用表開關設置為ACV模式（交流電壓）。

2.將另一端插入中性線（零線），另一端插入地線。

2.3中性線(零線)連接和地線的電阻差距必須小于5歐姆。

測量步驟：

1.將萬用表開關設置歐姆檔。

2.將另一端插入中性線（零線），另一端插入地線。

3.使用接地電源線

3.1一條普通的接地電源線包括火線、中性線（零線）和地線。

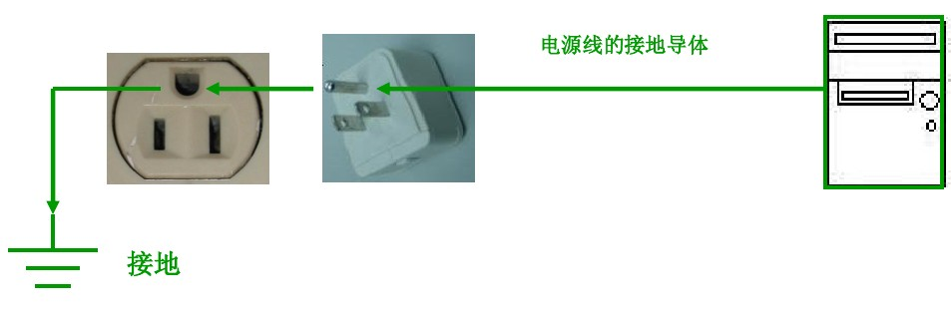

3.2將地線一段插入電源插座的接地連接裝置，另一端插入設備無遮掩的相應金屬部分。

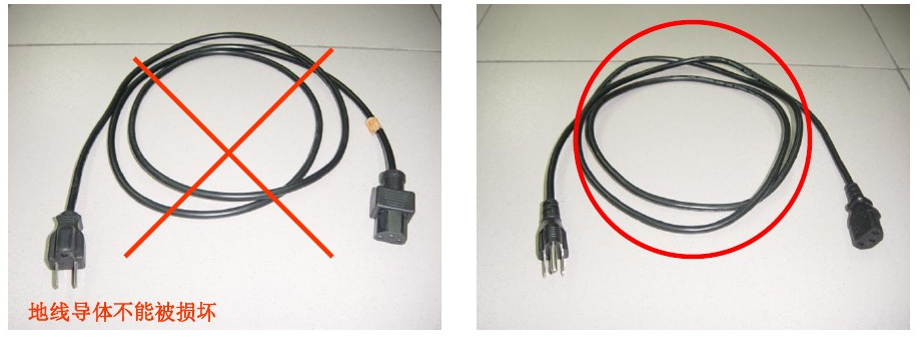

3.3地線不能被損壞。

3.4設備的金屬部分與地面的電壓差必須小于1V。

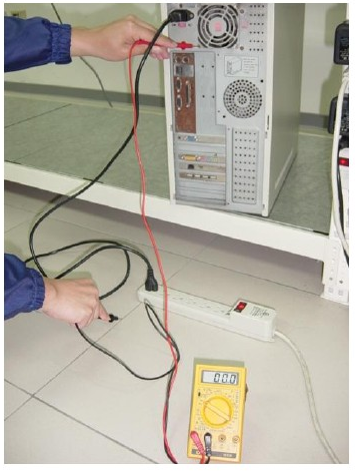

測試步驟:

1.將萬用表開關設置為ACV模式（交流電壓）。

2.將一端插入設備的金屬部分，另一端接地。

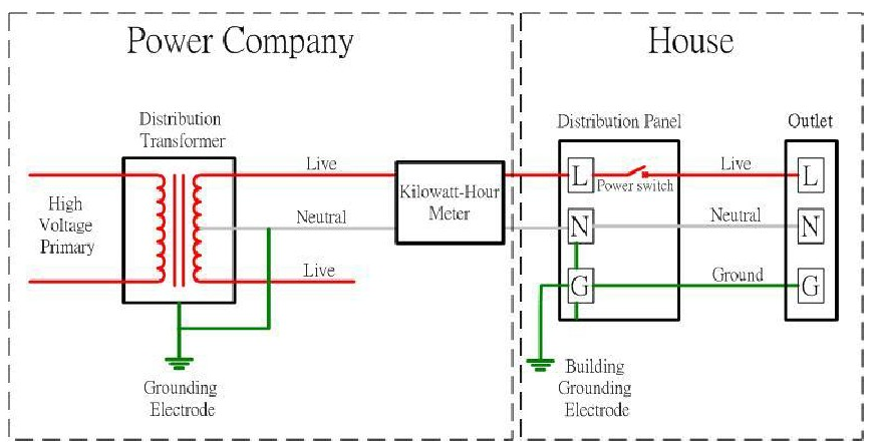

電源是怎樣傳輸?shù)接脩舴课?/strong>

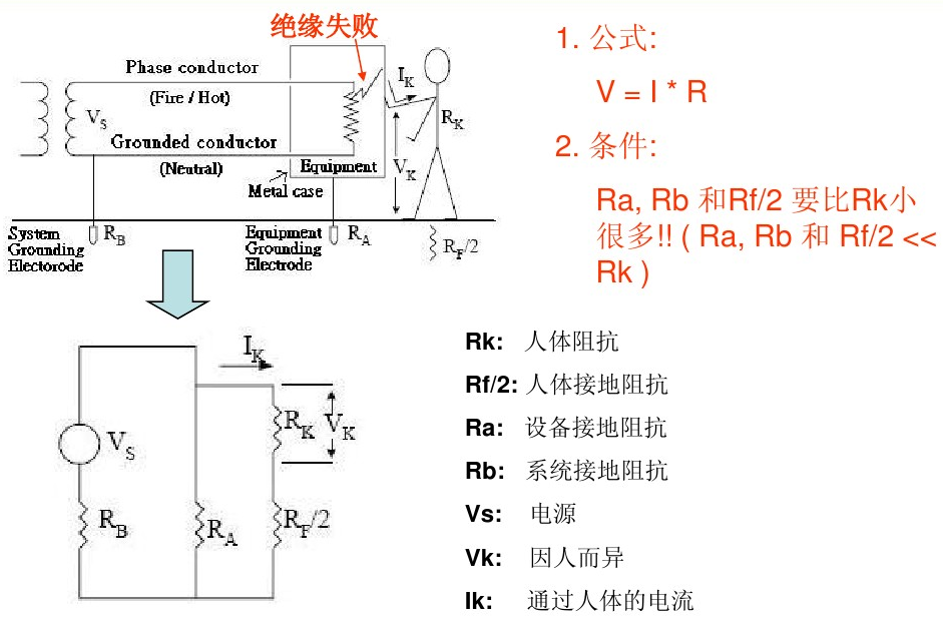

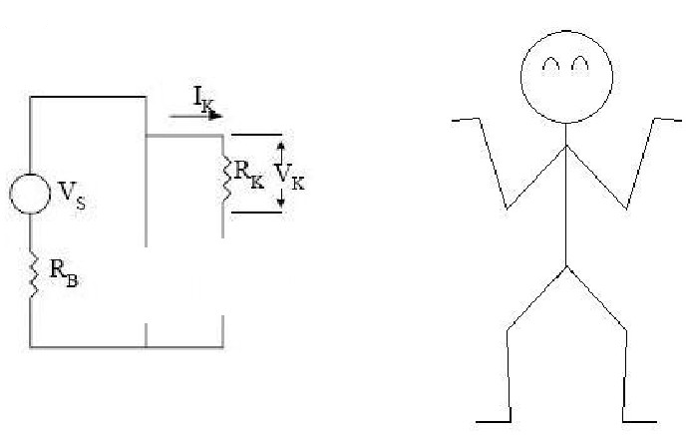

觸電

事件1：設備的金屬部分沒有接地，但人和地面絕緣，則不會發生觸電。

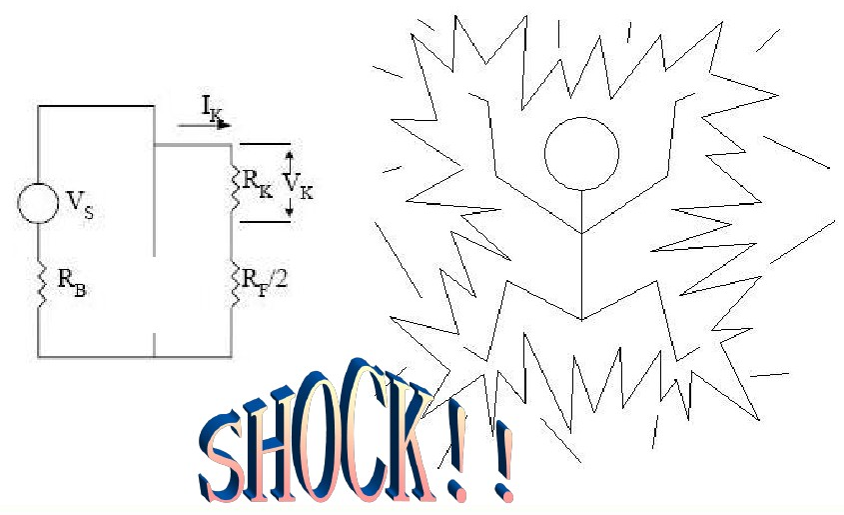

事件2：設備的金屬部分沒有接地，若人已接地，則會觸電。

事件3：設備的金屬部分是接地狀態，人與地面絕緣，則不會發生觸電。

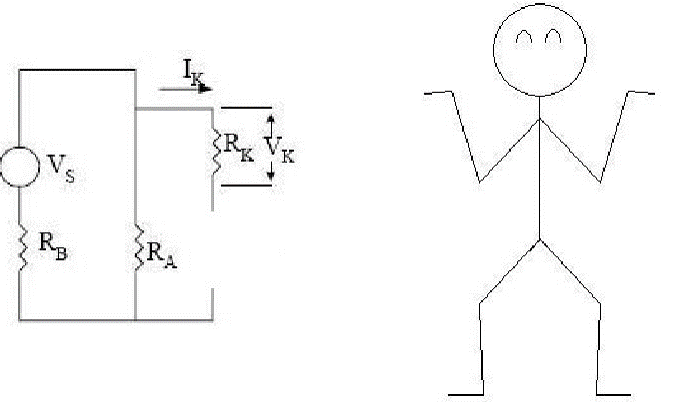

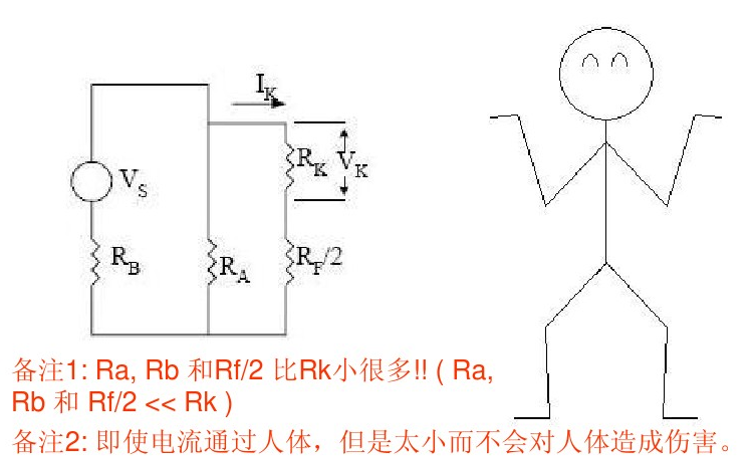

事件4：設備的金屬部分是接地，人也接地，則不會發生觸電。

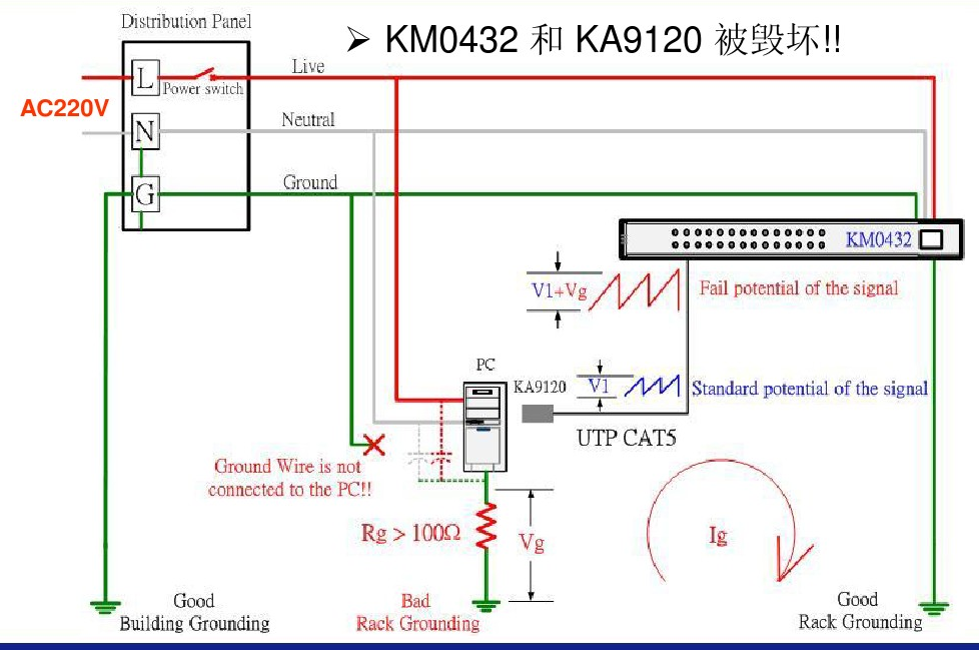

接地不良
