在自動化生產線上，機器視覺系統就像一雙永不疲憊的"電子眼"。但您知道嗎？這雙眼睛的"視力"好壞，很大程度上取決于打光方式的選擇。就像攝影師需要專業燈光來捕捉完美畫面，工業檢測中的打光技術直接影響著產品缺陷的識別精度。

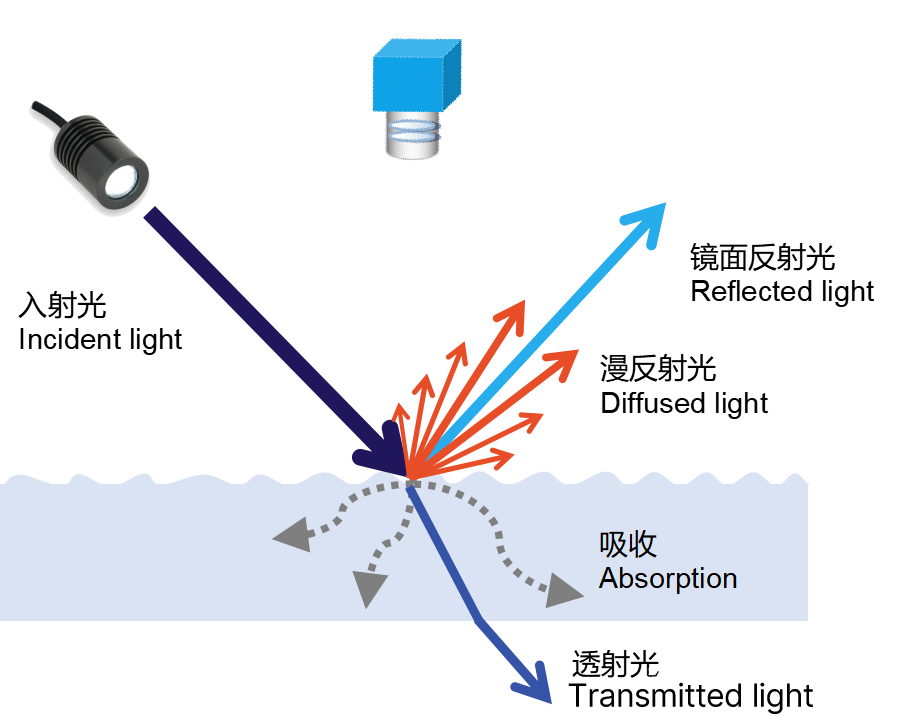

當流水線上的零件經過攝像頭時，光線與物體表面的互動會產生微妙變化，光滑表面會形成鏡面反射，粗糙表面產生漫反射，透明材質會讓光線穿透。機器視覺系統正是通過捕捉這些光影變化，將物理特征轉化為數字信號進行分析。

以手機中框檢測為例，若采用普通頂光拍攝，金屬表面的細微劃痕可能被強光反射掩蓋。而改用低角度環形光后，劃痕處因表面不平產生的光影邊界就會被清晰捕捉。這種光線與材質的"對話"，正是打光檢測的核心原理。

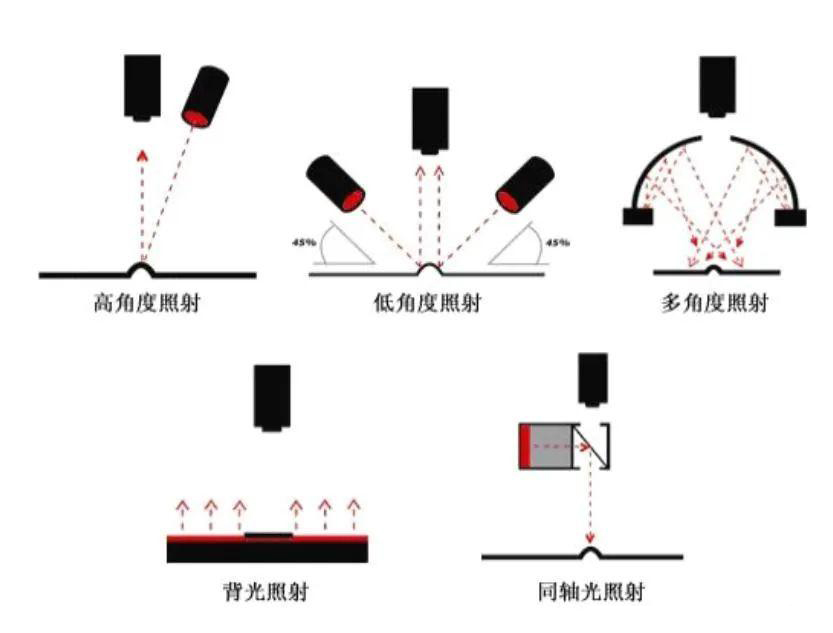

在實際應用中，工程師們會像舞臺燈光師一樣，根據檢測需求設計不同的打光方案。

正面打光

正面打光是最基礎的配置，光源與相機同側，適合檢測不透明物體的表面缺陷。比如藥瓶標簽的褶皺檢測，通過正面均勻布光就能讓褶皺處的明暗差異無所遁形。

結構光

結構光則更像給物體投射"三維網格"，通過激光或投影儀在物體表面形成編碼圖案。當物體存在凹凸時，圖案會發生扭曲變形，這種變形量經過計算就能還原出精確的三維形貌，常用于手機玻璃蓋板的平整度檢測。

同軸光

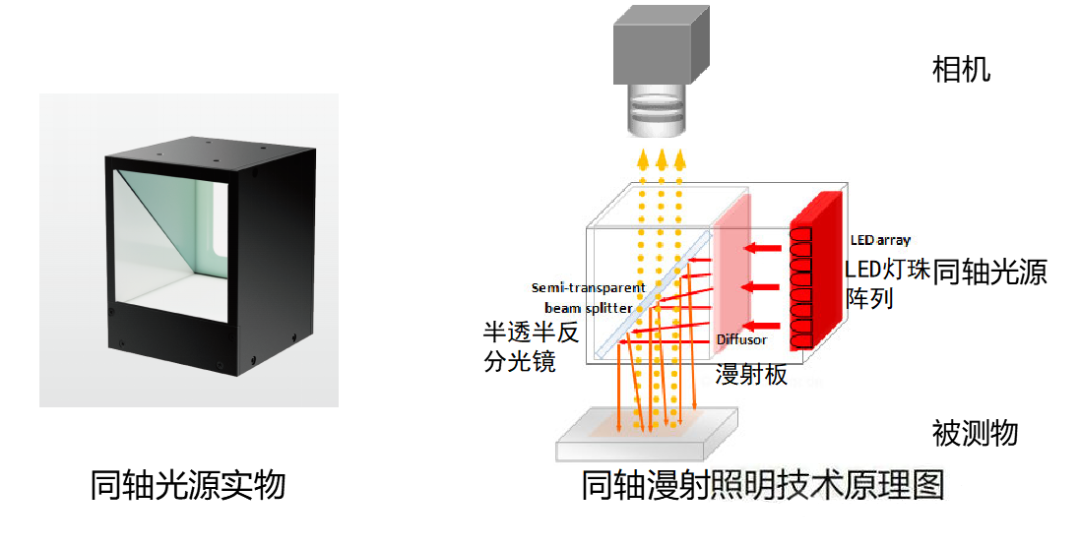

同軸光堪稱"光線直通車"，光源通過分光鏡與鏡頭同軸，能有效消除反光干擾。在檢測鏡面反射的芯片引腳時，這種打光方式能讓引腳輪廓像被"描邊"一樣清晰呈現。

背面打光

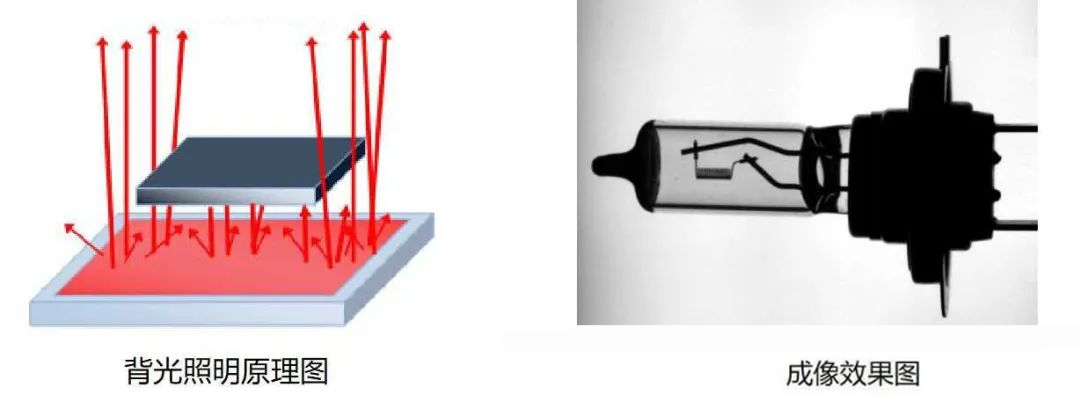

在眾多打光方式中，背面打光（背光檢測）憑借獨特的"透視"能力占據著特殊地位。當光源置于物體后方時，光線會穿透物體或被邊緣遮擋，在相機中形成高對比度的剪影效果。

這種打光方式在檢測透明材質時尤為神奇。比如檢測玻璃瓶身的裂紋，正面打光可能讓裂紋淹沒在強光中，而背面打光則能讓裂紋像黑色墨跡般清晰可見。

背面打光的普及還源于其操作便利性。在檢測電子元件的引腳共面性時，只需將光源放在PCB板下方，就能讓所有引腳的投影高度一目了然。這種"一箭雙雕"的檢測方式，既簡化了機械結構，又提升了檢測速度。

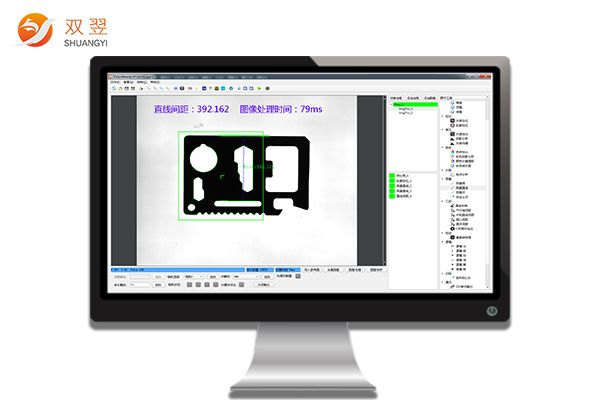

更有趣的是，VisionBeaver視覺系統通過高效的光源設計與先進的圖像處理算法，能夠精準捕捉這種差異。其圖形化操作平臺布局清晰，常用功能置于顯眼易操作處，減少層級菜單。用戶僅需通過簡單的點擊、滑動等手勢操作，快速完成檢測任務的設置和調整，無需編程即可快速部署檢測方案，就像給每個產品定制了專屬的"X光片"。

從3C電子到食品包裝，從醫藥制造到汽車零部件，打光檢測技術正在重塑現代工業的質量控制體系；在新能源電池生產中，背面打光能精準檢測極片的毛刺和褶皺；在半導體封裝領域，結構光技術讓0.1毫米級的芯片缺陷無處遁形；就連我們?nèi)粘３缘乃幤浔砻孀址耐暾砸彩峭ㄟ^(guò)同軸光檢測來保障的。

VisionBeaver視覺系統作為國產機器視覺領域的代表，通過兼容主流硬件、提供高速精準處理能力，不僅讓檢測精度邁上新臺階，更讓中小企業也能以更低成本享受到高端視覺檢測技術。

當我們?cè)诔心闷鸢b完美的商品時，或許不會想到背后那些精心設計的打光方案。但正是這些看似簡單的光線布局，構成了工業4.0時代最基礎也最關鍵的質量防線。從傳統鹵素?zé)舻街悄躄ED陣列，打光檢測技術的每一次進步，都在為智能制造擦亮更明亮的"眼睛"。
