機器視覺的陶瓷電子元件絲印應用

發布時間:2025-05-28 17:29:31 最后更新:2025-05-28 17:36:04 瀏覽次數:207

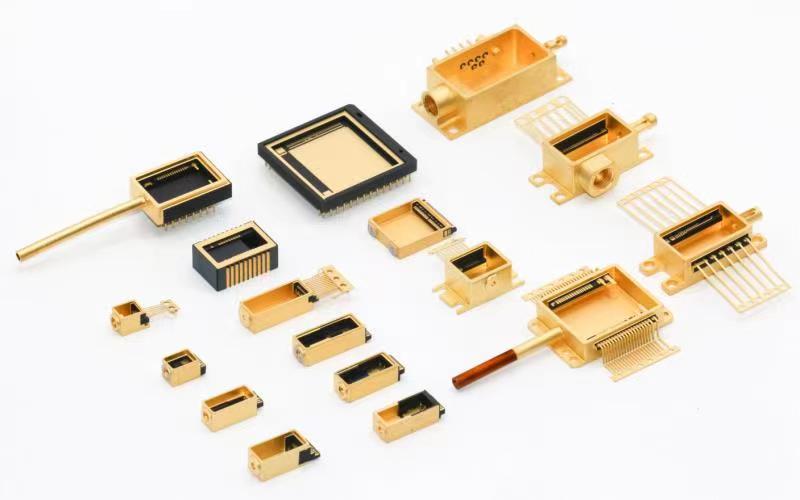

在陶瓷電子元件制造領域,絲印工藝的精度直接決定著產品的性能與可靠性。隨著 5G、物聯網等技術的飛速發展,陶瓷電子元件的制造精度正經歷從毫米級向微米級的躍遷,其中絲網印刷的質量直接決定電極圖案的導電性能與元件可靠性。面對陶瓷基材0.1mm以下的印刷線寬與±5μm的對位精度要求,傳統人工校準與離線抽檢模式已難以為繼。而MasterAlign機器視覺系統正以突破性技術重塑這一精密制造環節的質量邏輯。

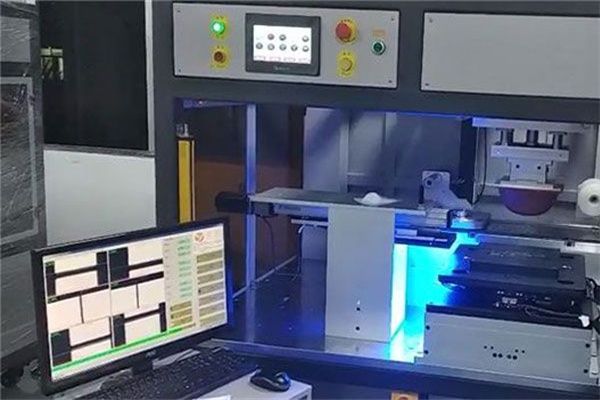

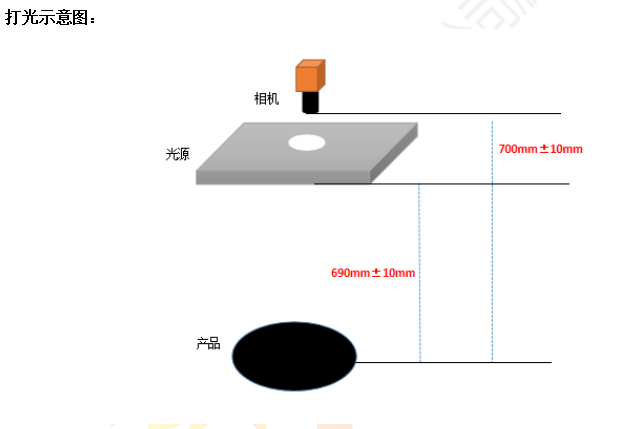

MasterAlign 視覺系統憑借高分辨率工業相機與專業光學成像系統,能夠精準捕捉陶瓷元件表面的紋理特征與定位標識,實現像素級別的精準識別。即使面對表面反光、紋理復雜的陶瓷基底,系統也能通過智能光源調控,獲取清晰圖像,快速且準確地計算出陶瓷元件的位置與角度偏差,計算完成后,視覺系統會立即將數據傳輸至絲印設備,絲印設備依據指令迅速調整絲印頭的位置與角度,確保絲印圖案準確無誤地印刷在預定位置。



在絲印過程中,視覺系統實時監測印刷圖案的位置、形狀與油墨厚度。無論是 0.1mm 的線路偏移,還是細微的油墨堆積,都能在瞬間被識別并反饋,幫助產線及時調整絲印參數。

并且MasterAlign視覺軟件的操作界面簡潔易懂,操作人員只需進行簡單的參數設置,就能根據不同的陶瓷片規格與絲印要求,快速完成系統配置與調試。同時,軟件完美兼容市面上大多數絲印設備,大幅降低企業設備更換成本。

陶瓷電子元件的異形結構與多樣化設計,給絲印定位帶來巨大挑戰。MasterAlign 視覺系統搭載先進的視覺算法,可快速識別元件特征點,自動補償因元件擺放、設備振動造成的位置偏差。針對曲面、多層結構的陶瓷元件,系統通過透視畸變校正技術,將絲印定位誤差控制在 ±0.05mm 以內,確保復雜圖案也能精準呈現。



與傳統事后抽檢模式不同,MasterAlign 機器視覺系統實現了絲印過程的實時監控與閉環控制。在電極印刷環節,系統實時監測油墨導電性能與線路完整性,一旦發現異常立即報警并調整印刷參數;在圖案印刷階段,通過比對印刷圖案與標準模板,提前預判偏移風險,避免批量不良品產生。這種 “預防式” 質量管控模式,使陶瓷電子元件絲印良率顯著提升。

此方案適用領域?yàn)?PCB片狀電路板、柔性扁平電纜(FFC)、柔性觸摸屏、陶瓷片、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。

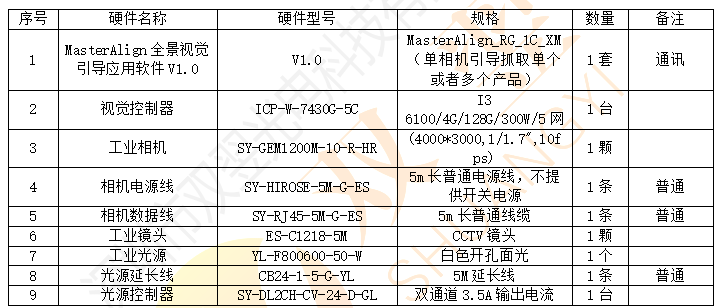

配置清單如下:



作為 MasterAlign 視覺系統的研發企業,深圳市雙翌光電科技有限公司深耕機器視覺領域多年,不斷創新機器視覺算法。公司始終以客戶需求為導向,為智能制造企業提供定制化視覺解決方案,助力中國智造在精密電子領域邁向新高度。
