如何計算數碼顯微鏡的放大倍率

發布時間:2025-04-27 11:40:18 瀏覽次數:561

如何計算數碼顯微鏡的放大倍率

數碼顯微鏡,顧名思義是傳統光學顯微鏡配套數字成像系統,使得傳統的用肉眼觀察的顯微鏡得以數字化成像,可在電腦或顯示設備上成像顯微圖片,可供進一步保存/分享/分析顯微圖像或視頻,這里不得不提到數碼顯微鏡的最重要模塊 - '顯微鏡相機”(也可以叫顯微鏡攝像頭,叫法不一),但它都屬于工業相機的范湊。

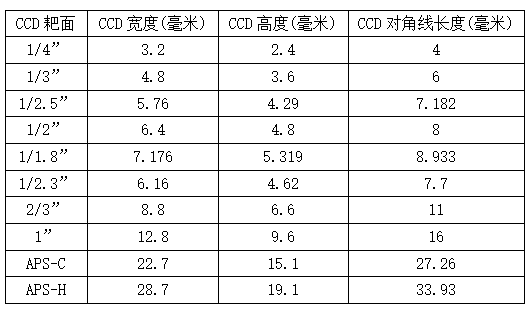

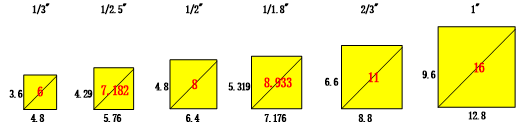

工業相機常用的CCD或者COMS傳感器靶面尺寸有1、2/3、1/2、1/3、1/4英寸,具體的對應的傳感器對角線尺寸如下:



顯微鏡數碼放大倍率的計算公式

光學放大倍率 = 變倍主物鏡放大率(0.7X~4.5X)×攝影目鏡放大率×附加大物鏡放大率(見表一)

數字放大倍數 = 監視器尺寸 * 25.4/CCD或CMOS靶面尺寸(即對角線尺寸大小) ;(1英寸=25.4mm)(見表二)

系統總放大倍數 = 光學放大倍率 * 數字放大倍數

示例:

A.光學顯微鏡的物鏡放大倍數4-100倍(其中100倍需要用油);

B.1倍連接頭(即內部鏡片放大倍數為1);

C.CMOS對角線尺寸1/2英寸;

D.計算機顯示器尺寸17英寸。

X.為顯微鏡數字放大倍率

按照公式

數字放大倍數(X) = D × 25.4 / C

總最小放大倍數 (Min) = A(Min) × B × X

總最大放大倍數 (Max) = A(Max) × B × X

得出該系統的數字放大倍數 = 17 * 25.4 / 8 = 53.975

總最小放大倍數 = 4 * 1 * 53.975 = 215.9

總最大放大倍數 = 100 * 1 * 53.975 = 5397.5

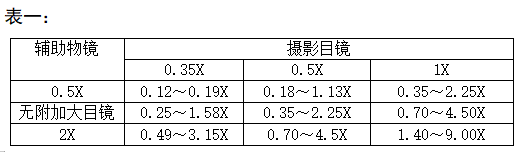

光學放大倍率

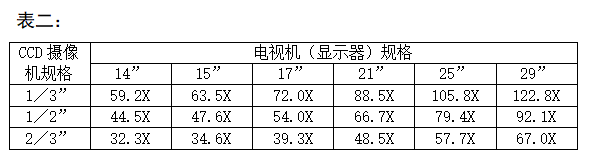

數字放大倍率

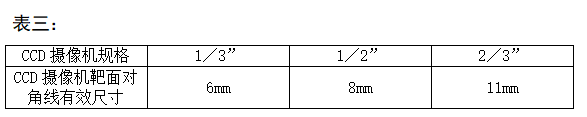

CCD攝像機靶面對角線有效尺寸


注意:

如果圖像不是顯示器尺寸,則應按照?qǐng)D像實際尺寸計算。還有一種最直接的計算放大倍數的方法,就是直接利用顯微鏡測微尺,將測微尺圖像顯示在計算機屏幕中,然后用直尺直接測圖像中測微尺的長度,2個值的比值即為實際放大倍數。
