機器視覺lcd屏增光片貼合應用

發布時間:2025-04-21 17:19:36 最后更新:2025-04-24 14:10:38 瀏覽次數:197

在現代顯示制造領域,LCD屏增光片貼合工藝堪稱顯示效果的"畫龍點睛"之筆。作為提升屏幕亮度、均勻度和色彩表現的關鍵光學組件,增光片的貼合精度直接影響著終端用戶的視覺體驗。傳統人工貼合方式難以滿足當前超窄邊框、高分辨率顯示屏的嚴苛要求,而MasterAlign機器視覺系統的引入,正在為這一精密工藝帶來革命性的突破。



增光片貼合對位精度需控制在±10μm以內,任何細微偏移都會導致屏幕出現亮斑、暗區或摩爾紋等光學缺陷。MasterAlign系統搭載2000萬像素高分辨率工業相機,配合專業光學鏡頭,可實現±3μm的重復定位精度。其獨創的亞像素邊緣檢測算法,能夠精準識別增光片微結構棱鏡的走向,確保光學紋理與LCD像素矩陣完美匹配。





MasterAlign機器視覺系統展現出卓越的高速響應能力。采用雙工位并行采集架構,系統可在0.3秒內完成圖像采集、特征匹配和位置計算全流程。當檢測到材料形變或設備振動引起的偏差時,智能運動控制模塊能在20ms內驅動精密平臺進行實時補償,將動態貼合精度穩定控制在±5μm范圍內,貼合的良品率從92%提升至99.8%,設備綜合效率(OEE)提高35%。

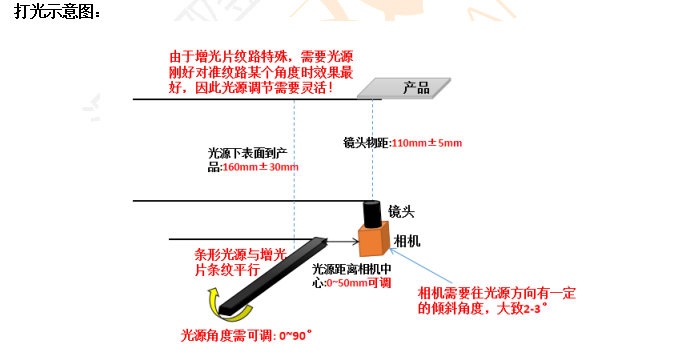

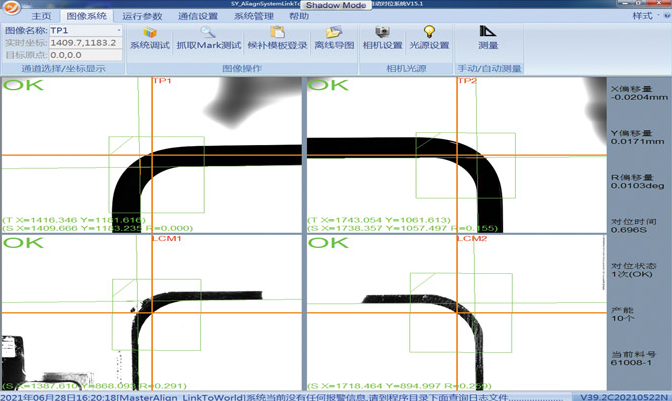

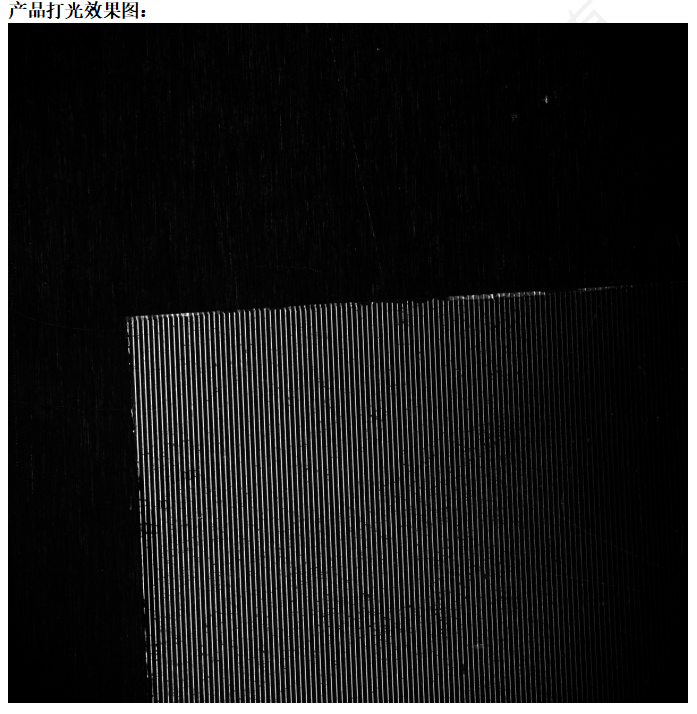

打光配置和實際Mark電拍照圖如下:





此方案適用領域?yàn)?FPC、軟硬結合板(R-FPC)、柔性扁平電纜(FFC)、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

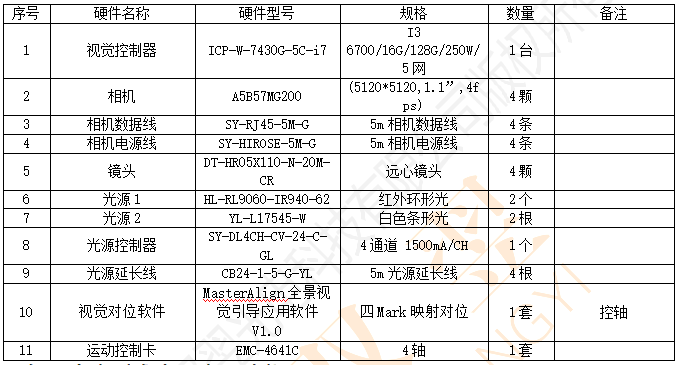

硬件配置清單如下:
