玻璃絲網印刷，就是利用絲網印版，使用玻璃釉料，在玻璃制品上進行裝飾性印刷。玻璃的絲網印刷工藝容易出現的故障絲印故障的產生，有些是單一方面原因的，但更多的則是各種原因的交叉影響的結果。使用視覺替代人工實現自動化印刷，快速反應、精度高，畫面分割功能，對位監視更簡單，改變了傳統的檢測系統及被檢測物體的相互移動狀況，減少了定位誤差精度和時間周期，縮短了印刷周期，提高了生產效率及產品良率。

軟件介紹

WiseAlign是雙翌針對印刷行業自主研發的簡易型CCD視覺對位軟件，具有方便的圖像學習功能，簡捷的操作流程，高超的對位速度和精度等特點；搭配精密UVW對位平臺模組，從而使系統精度和穩定性更有保障，應用搭建更具靈活性，性價比極具行業優勢。

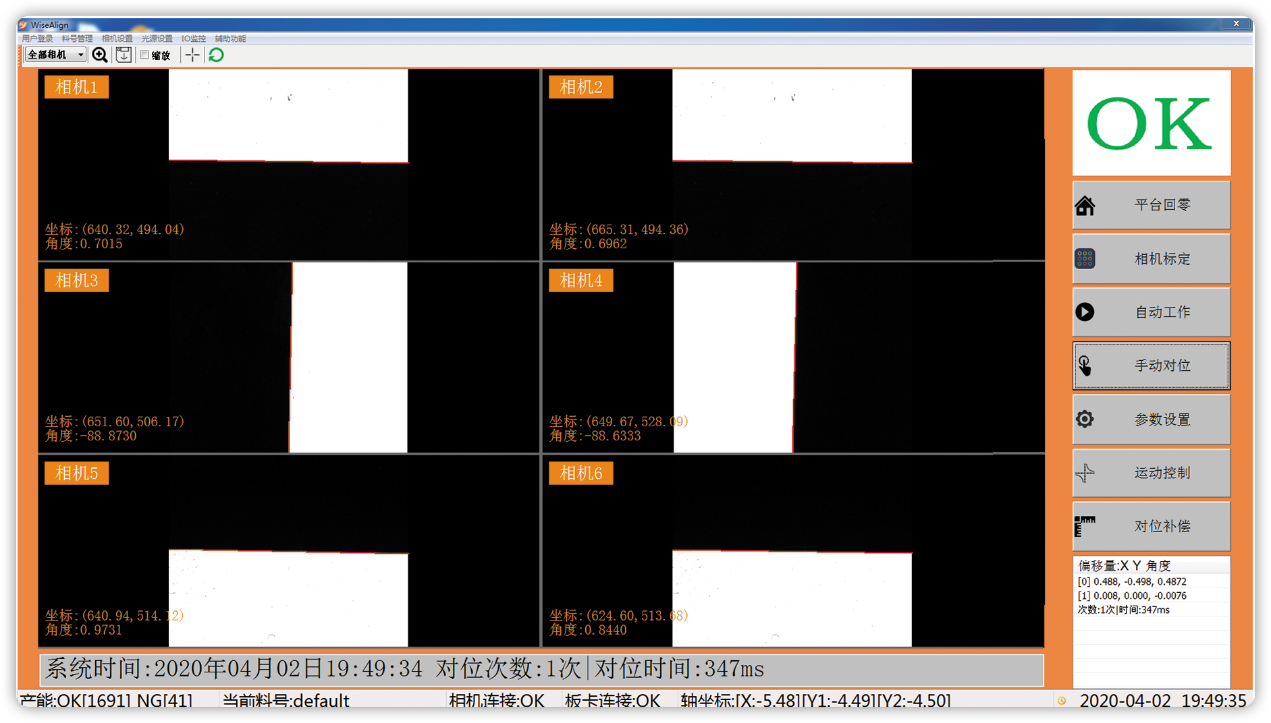

軟件主界面

軟件分后臺配置軟件和運行軟件兩大部分。后臺軟件配置設備應用工藝，硬件資源，UI交互即可完成；運行軟件簡潔明了，易操作；只需幾分鐘即可完成一臺新應用的配置，快速進入調試階段；十幾分鐘完成設備視覺部分調試。

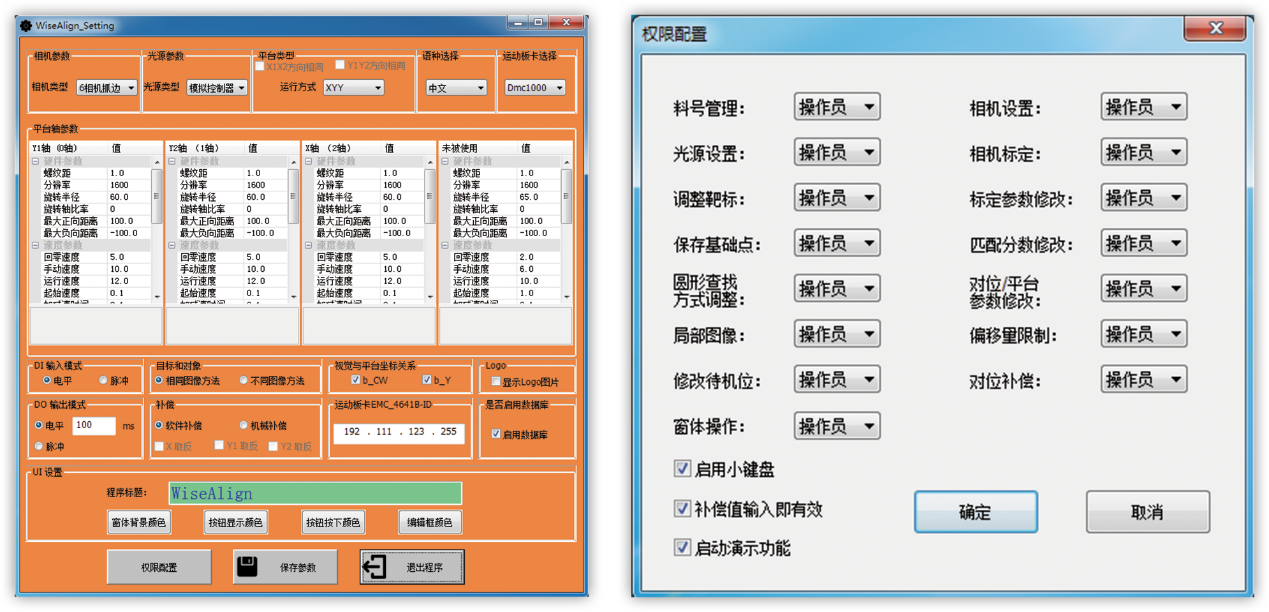

軟件設置界面

雙翌視覺WiseAlign視覺對位軟件優勢

? 軟件學習簡單，無需任何基礎即學即用

? 高速全自動印刷

? 使用簡單無需編程，通過簡單設置既可完成

? 主要針對印刷行業

? 視覺對位系統獨立于整個設備控制系統，使維護更簡單

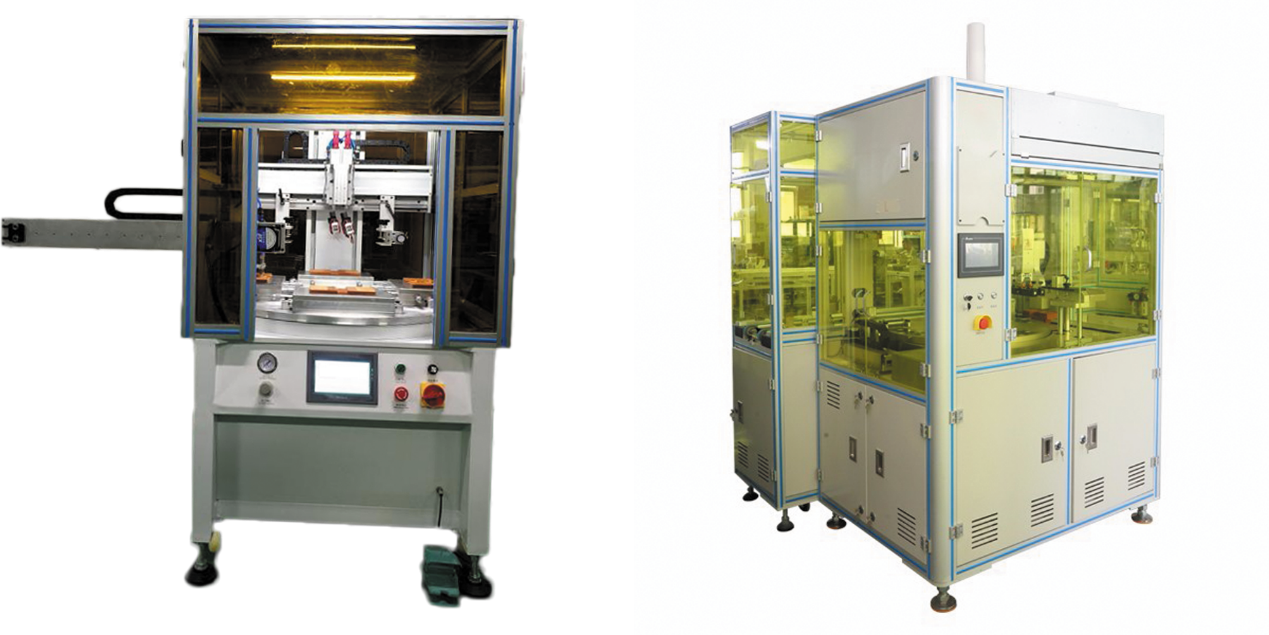

絲印設備搭載雙翌視覺WiseAlign視覺對位系統

雙翌視覺WiseAlign視覺對位軟件特點

1. 支持2-6顆相機

2. 支持所有功能塊的權限配置

3. 支持配置平臺相關參數

4. 支持常用的4種對位平臺，視覺控制對位平臺

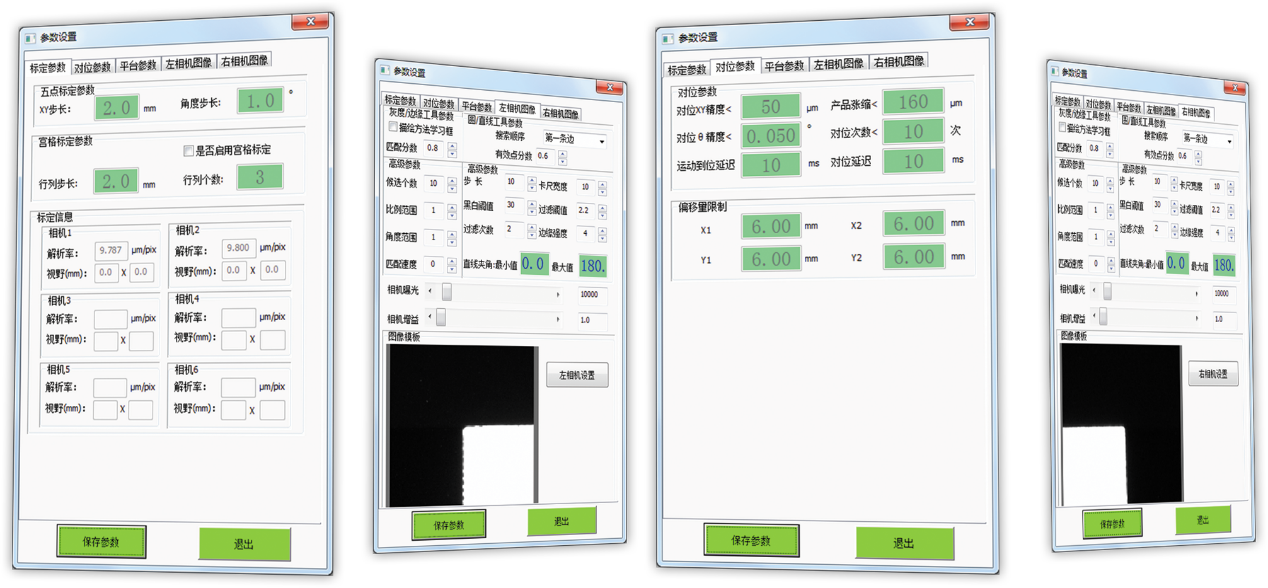

WiseAlign對位相關參數設置

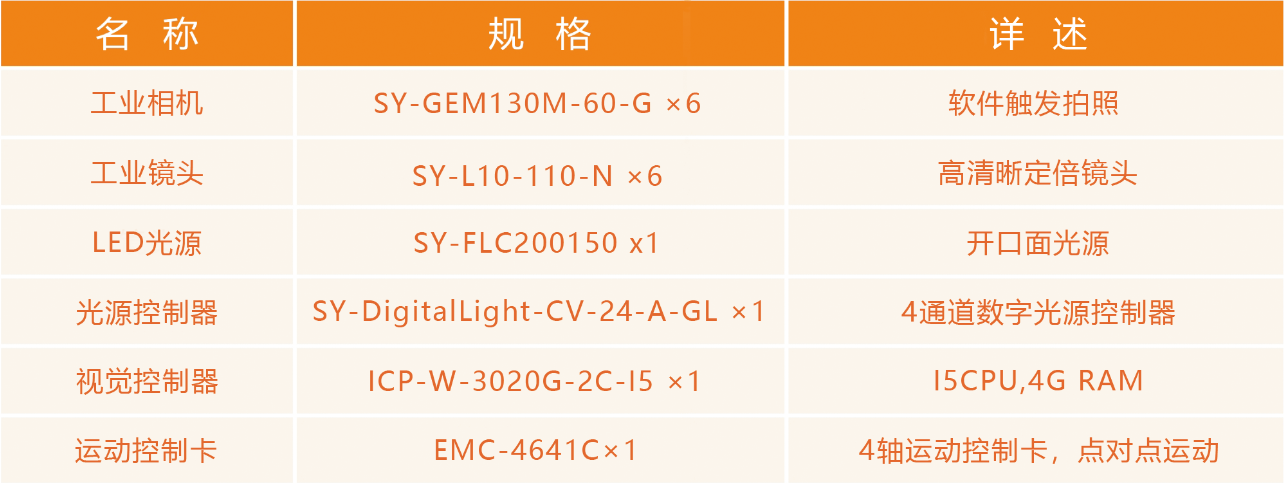

系統配置清單

1.六相機方案利用兩個相機看長邊方向，更好的把控長邊方向的角度誤差，提供對位精度；

2.對位次數約2次左右，時間把控在1s以內；

3.自動補償功能：第一次手機玻璃絲印后，返回通過視覺看油墨邊位置來調整油墨與玻璃的最終絲印位置，提高調試效率。
