機器視覺對位點膠柔性FPC應用

發布時間:2025-03-20 17:22:42 瀏覽次數:345

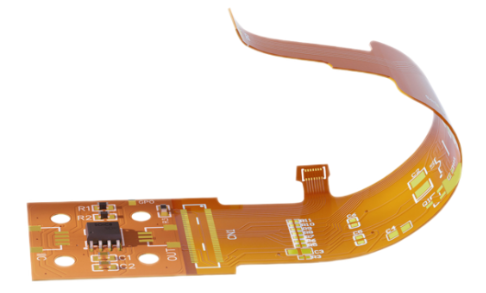

在柔性 FPC(柔性印刷電路板)制造領域,對位點膠工序的精準度直接關乎產品性能與質量。MasterAlign 視覺對位軟件強勢介入,為這一關鍵環節帶來了革新性變化。該軟件依托前沿的圖像識別算法與卓越的圖像處理效能,宛如為點膠設備安裝了一雙 “火眼金睛”,能夠在極短時間內精準識別柔性 FPC 上極為細微的對位點,無論是復雜的線路圖案,還是微小的定位標識,都逃不過它的 “法眼”。

當點膠作業啟動,柔性 FPC 在傳送帶上快速移動,MasterAlign 視覺對位軟件所構建的系統時刻保持高度警覺,實時動態監測 FPC 的位置與姿態。一旦檢測到 FPC 位置出現絲毫偏移,或是對位點有任何細微偏差,軟件會立即生成精準的調整指令,并以毫秒級速度傳送給點膠設備的控制系統。這確保了在整個點膠過程中,點膠針頭與 FPC 上的目標點始終精準對位,哪怕面對高頻率、高強度的點膠任務,也能有效避免因?qū)ξ徊粶?zhǔn)導致的膠水偏移、漏點等問題,極大地降低了廢品率。無論是應用于消費電子的超薄 FPC,還是汽車電子中對可靠性要求極高的 FPC,MasterAlign 視覺對位軟件賦能點膠設備,讓柔性 FPC 在高速生產的同時,實現超高精度的點膠作業,大幅提升生產效率與產品質量,成為推動柔性 FPC 制造行業邁向智能化、精細化的核心力量。

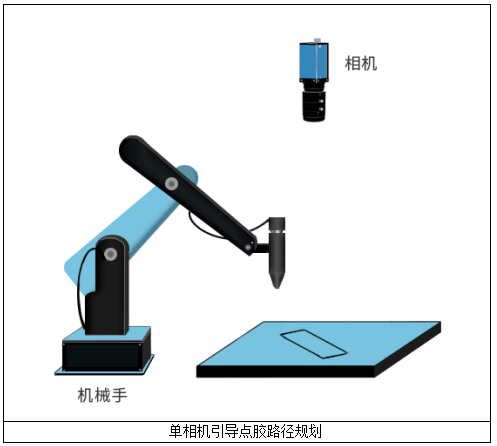

MasterAlign視覺對位系統在這項FPC點膠案例中的應用模型如下:

MasterAlign軟件系統在工業自動化領域應用極為廣泛,軟件的界面操作簡便,便于用戶快速上手。在此案例中,利用MasterAlign軟件進行高精度、高速度的對位作業,在PET薄膜的的對位精度甚至可達到±0.01mm,且對位過程在0.3秒內即可完成。

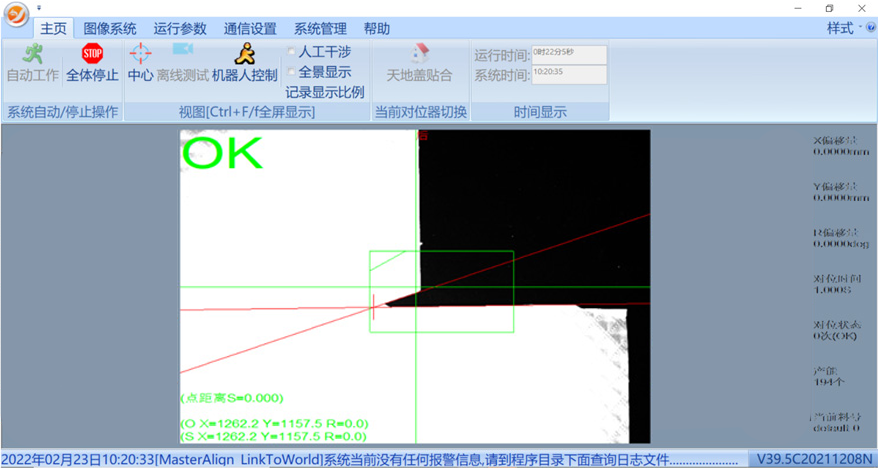

MasterAlign應用軟件主界面

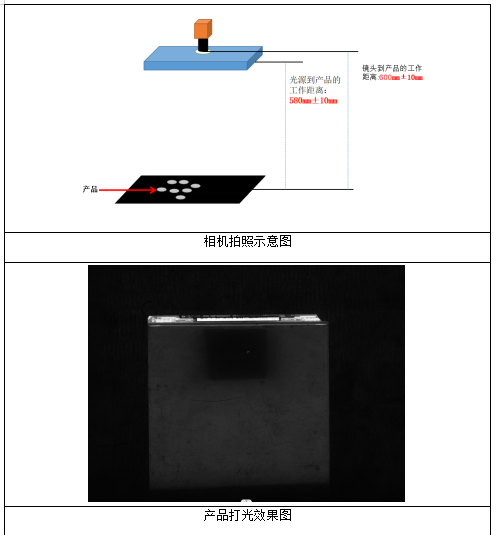

打光配置和實際Mark點拍照?qǐng)D如下:

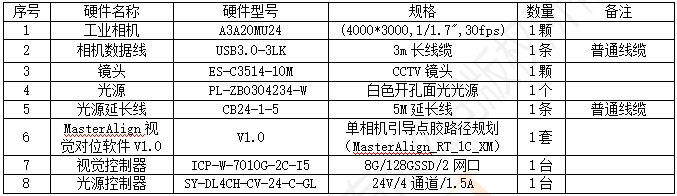

硬件配置清單如下:

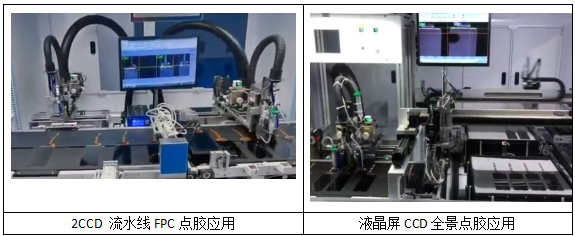

此方案適用領域?yàn)?固定各種電子元件,如電阻、電容、芯片等、集成電路保護封裝、線路板點錫膏、燈具的灌裝。


深圳市雙翌光電科技有限公司是一家以機器視覺為技術核心,自主技術研究與應用拓展為導向的高科技企業。公司自成立以來不斷創新,在智能自動化領域研發出視覺對位系統、視覺定位、視覺檢測、圖像處理庫等為核心的多款自主知識產權產品。涉及自動貼合機、絲印機、曝光機、疊片機、貼片機、智能檢測、智能鐳射等眾多行業領域。雙翌視覺系統最高生產精度可達um級別,圖像處理精準、速度快,將智能自動化制造行業的生產水平提升到一個更高的層次,改進了以往落后的生產流程,得到廣大用戶的認可與肯定。隨著智能自動化生產的普及與發展,雙翌將為廣大生產行業帶來更全面、更精細、更智能化的技術及服務。
