機器視覺對位印刷加工PCB板

發布時間:2025-03-04 17:57:56 瀏覽次數:412

在 PCB 板印刷加工領域,精準的對位是保障產品質量與性能的核心。PCB 板上線路布局精密、元件眾多,印刷圖案的任何微小偏差,都可能導致線路短路、斷路,元件焊接不良等嚴重問題,進而影響電子產品的整體穩定性與可靠性。傳統的 PCB 板印刷對位方式,無論是人工操作還是簡易機械定位,都難以應對 PCB 板復雜的線路圖案與精細的工藝要求。人工操作易受疲勞、經驗等因素干擾,定位精度難以保證;

機械定位面對 PCB 板材質的多樣、表面的反光及復雜形狀,很難實現高精度匹配,致使印刷錯位、圖案模糊等問題頻發,這不僅增加了產品的返工率,浪費大量人力物力,還嚴重制約了生產效率與企業效益。

WiseAlign 視覺對位系統專為攻克 PCB 板印刷難題而設計。該系統運用先進的圖像識別算法,結合深度學習技術,能夠快速且精準地捕捉 PCB 板上的線路輪廓、焊盤位置以及預設的定位標識點。即使 PCB 板表面存在污漬、劃痕,或者材質反光、色澤不均等干擾因素,WiseAlign 也能迅速完成識別,實現微米級的超高精度定位,定位精度可達 ±0.01mm。憑借卓越的定位能力,系統精準引導印刷設備,確保油墨準確無誤地印刷到指定位置,有效避免因對位偏差產生的印刷缺陷,大幅提升產品良品率,經實際生產驗證,可將良品率提升至 98% 以上。

WiseAlign 視覺對位系統操作界面簡潔直觀,新員工經過簡單培訓即可熟練上手。其具備強大的兼容性,可輕松與各類 PCB 板印刷設備集成,無論是傳統的絲網印刷機,還是先進的噴墨印刷設備,都能實現無縫對接。在實際生產過程中,系統實時監測印刷狀態,一旦檢測到 PCB 板位置偏移、姿態異常或者印刷設備運行參數偏差等情況,會即刻自動調整印刷設備的動作,保證印刷過程的連續性與穩定性。這不僅顯著提高了印刷效率,將生產效率提升 50% 以上,還大幅減少人工頻繁干預所耗費的時間與產生的人為誤差,降低了工人的勞動強度。通過采用 WiseAlign 視覺對位系統,PCB 板印刷加工企業能夠在保障產品高質量的同時,顯著提升產能,在競爭激烈的市場環境中搶占先機,為生產優質 PCB 板產品筑牢堅實基礎。

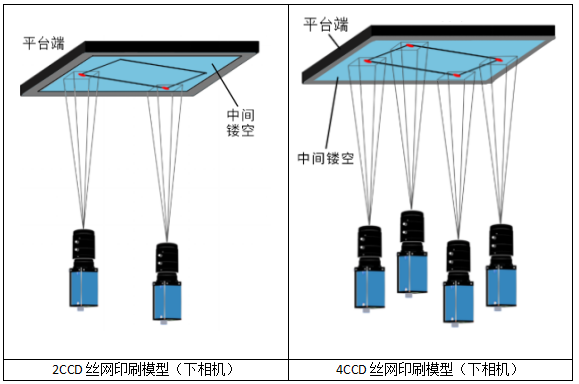

WiseAlign視覺對位系統在絲網印刷案例中的應用模型如下:

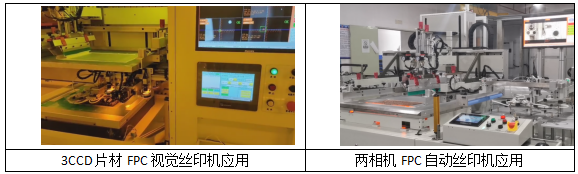

WiseAlign-2C雙相機自對位系統在工業自動化領域應用極為廣泛,軟件的界面操作簡便,便于用戶快速上手。在此案例中,設備利用WiseAlign視覺對位軟件進行高精度、高速度的對位作業,快速進行網板的對齊,保證了油墨在印刷的時候能準確無誤,在FPC印刷中的對位精度可達到±0.03mm,且對位過程在0.4秒內即可完成。

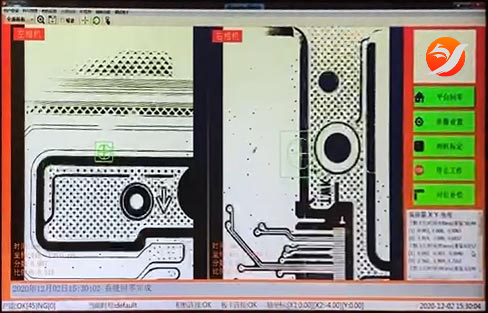

WiseAlign-2C應用的軟件主界面

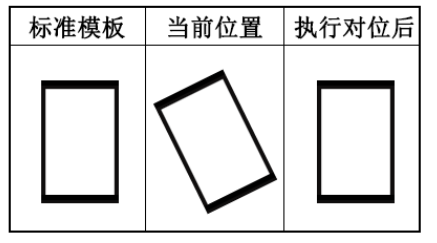

對位原理圖示

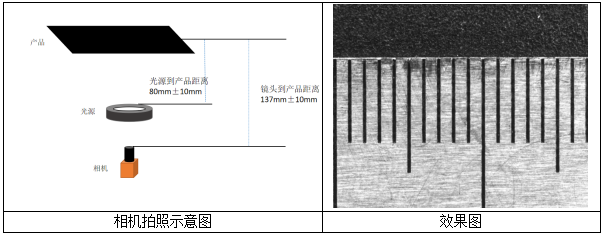

打光配置和實際Mark點拍照圖如下:



硬件配置清單如下:

此方案適用領域為:PCB片狀電路板、、柔性扁平電纜(FFC)、柔性觸摸屏、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。


深圳市雙翌光電科技有限公司主要產品包括視覺對位系統機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品,主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用,技術先進,性能穩定,運行順暢,助力客戶減員增效,實現自動化轉型升級。
