一．硬件

1. 拆機

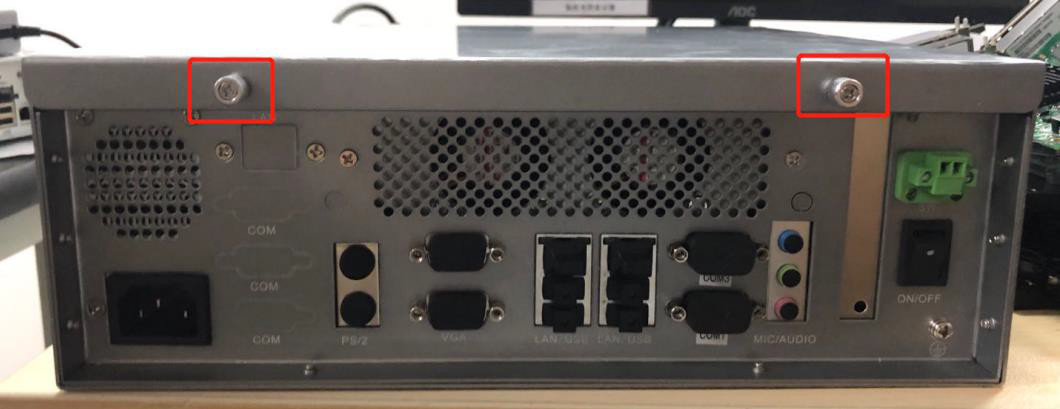

擰松下圖中的兩個螺絲，揭開上蓋

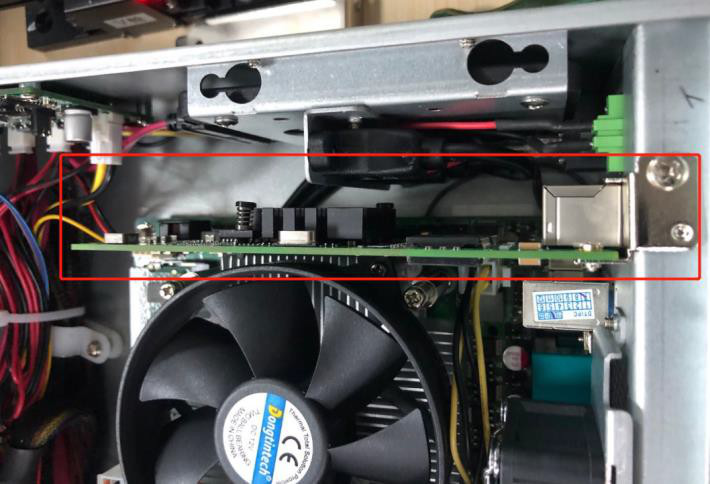

2. 添加網卡

→拆掉圖中的擋片

→根據工控機的尺寸給網卡換上合適的擋片

→將網卡插入 PCIe 插槽，鎖螺絲固定好



→檢查網口是否放正，網線插拔是否順暢

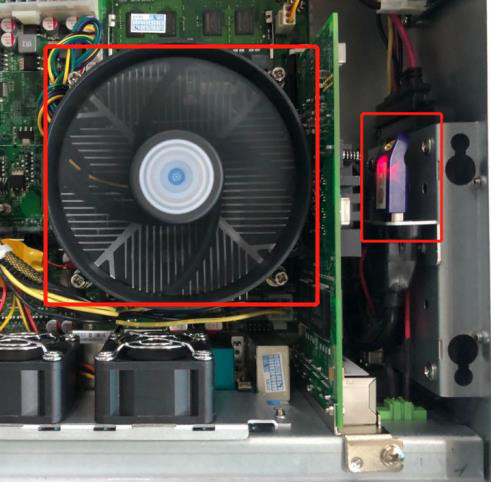

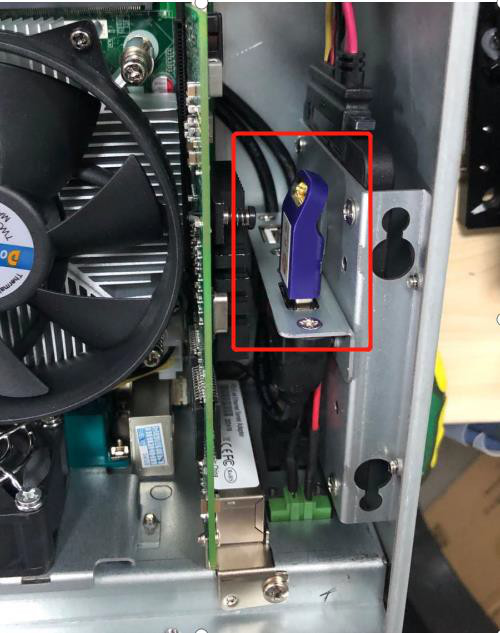

3. 安裝加密鎖

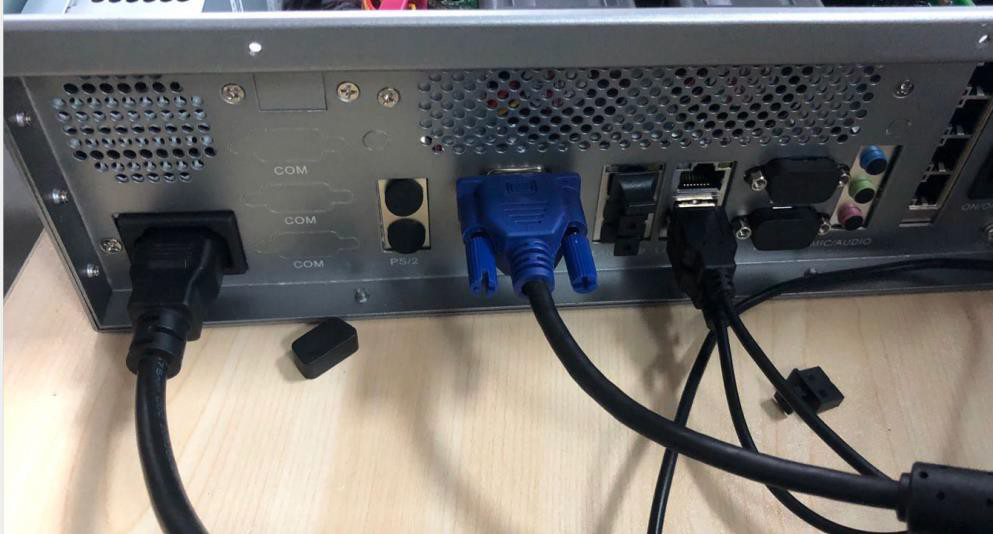

4. 接線

 連接好電源、VGA、鍵鼠

5. 上電啟動

檢查風扇是否轉動，加密狗亮紅燈

6. 恢復

確認一切正常后鎖好上蓋

二．軟件

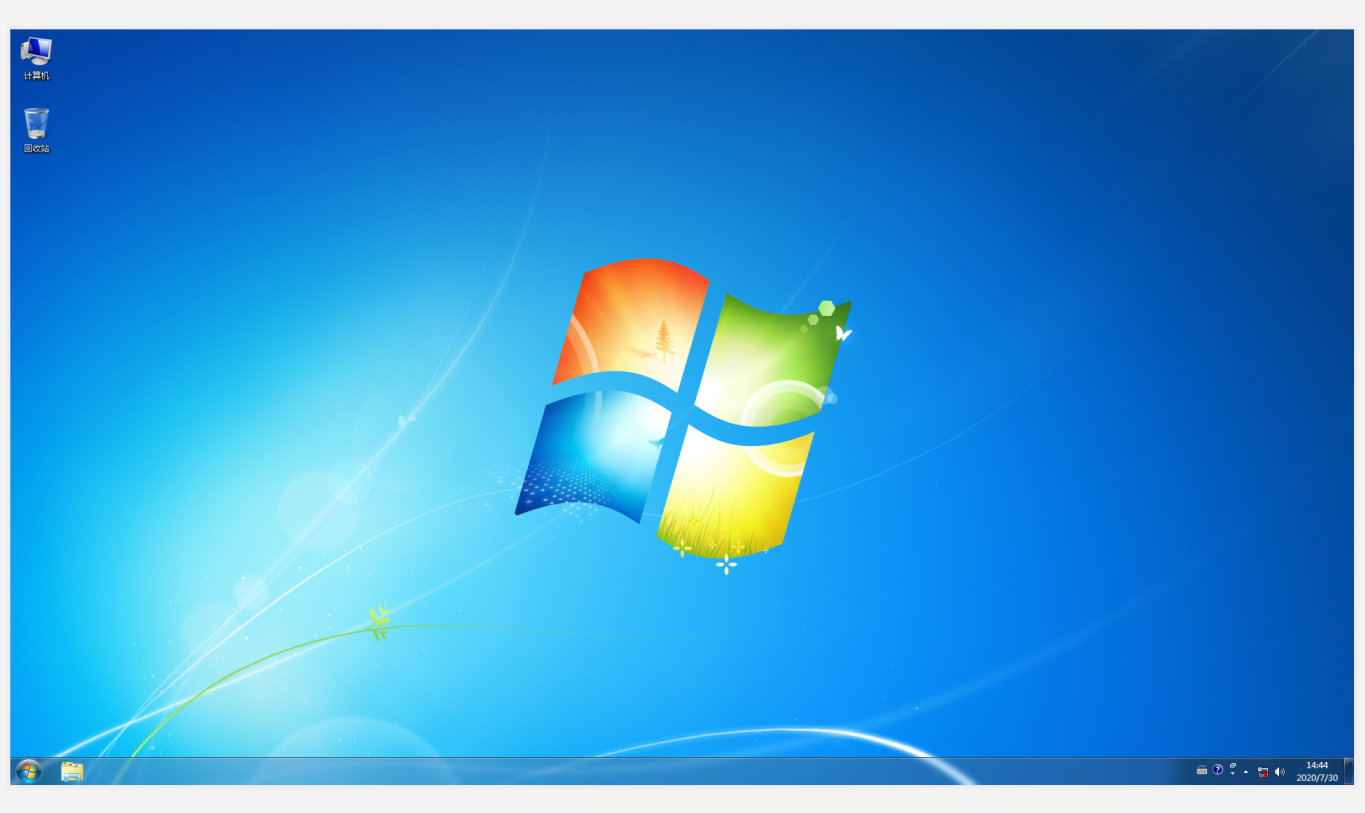

1. 清理桌面

將桌面和任務欄上不需要的圖標刪除掉。

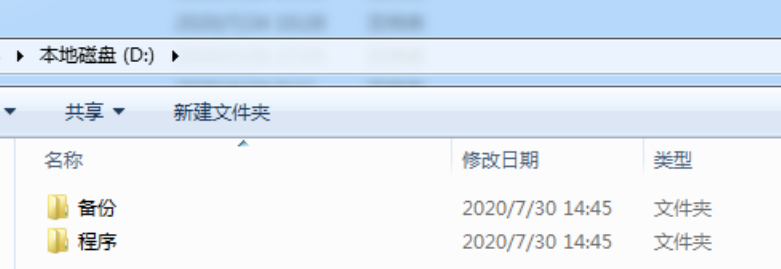

2. D盤準備

在D盤新建兩個文件夾，分別叫“備份”和“程序”。

3. 拷貝文件

將需要安裝的程序文件拷貝到“備份”文件夾下。

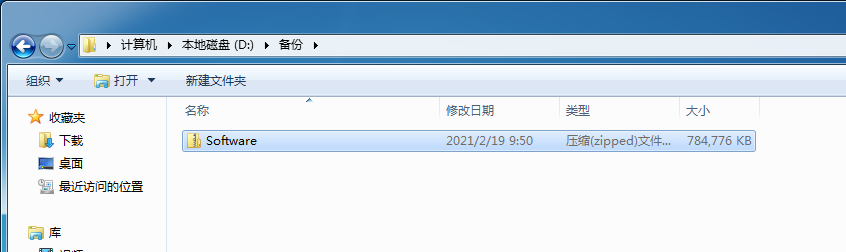

將U盤中的“Software”壓縮包文件拷貝至“備份”文件夾中

4. 解壓文件

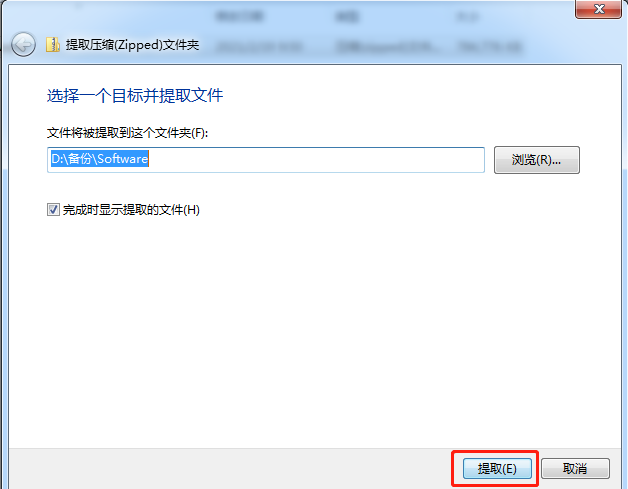

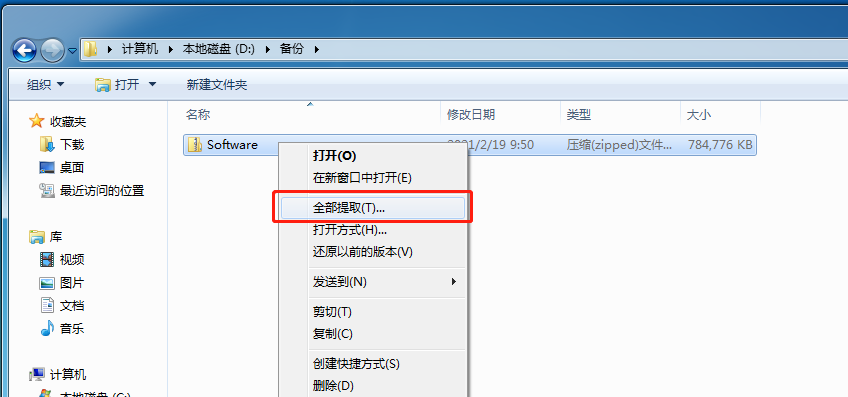

右鍵單擊Software.zip，選擇“全部提取（T）...”，彈出的對話框點擊“提取”。

5. 安裝程序

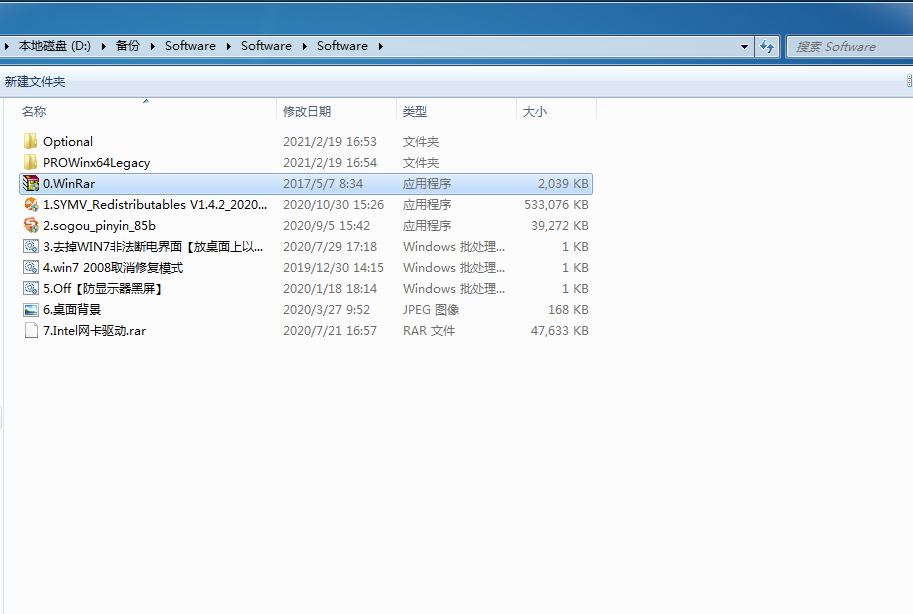

打開Software文件夾。依次安裝需要的程序。

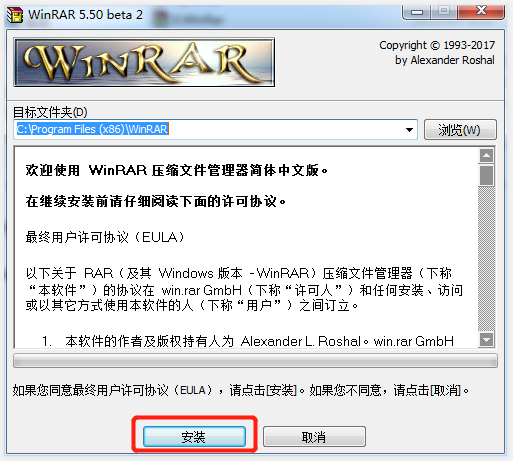

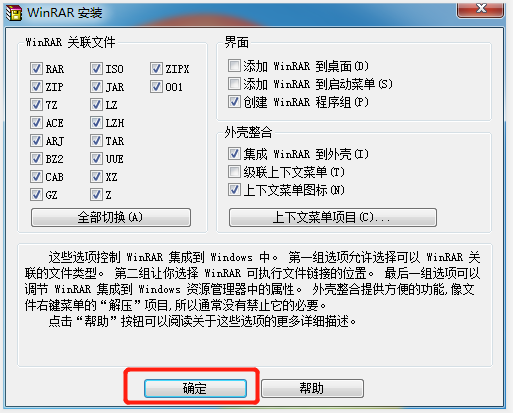

①安裝解壓工具。

雙擊打開“0.WinRar”程序安裝包。

點擊“安裝”

→“確定”

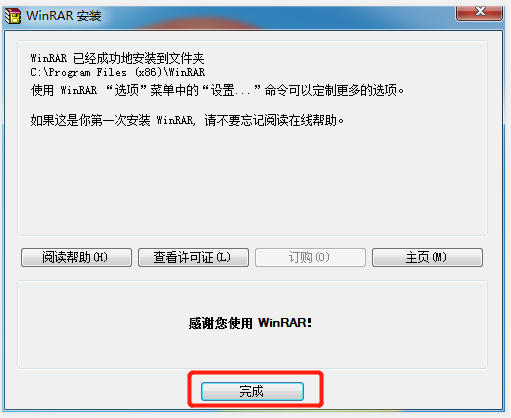

→“完成”。

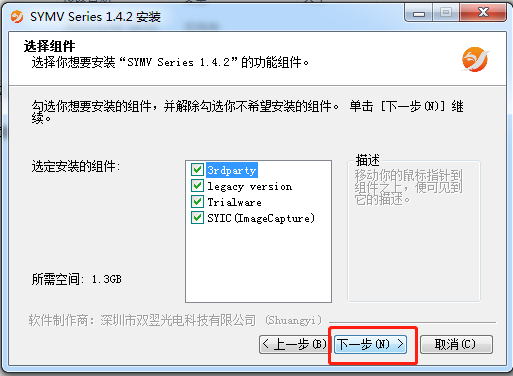

②安裝雙翌安裝包。

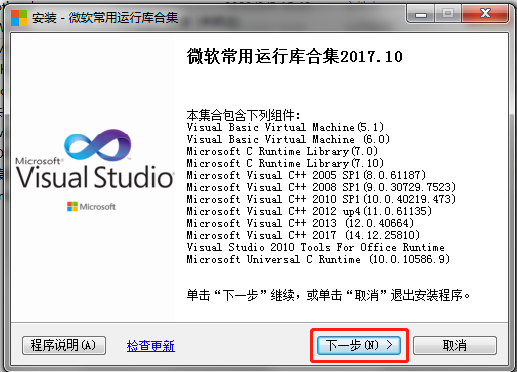

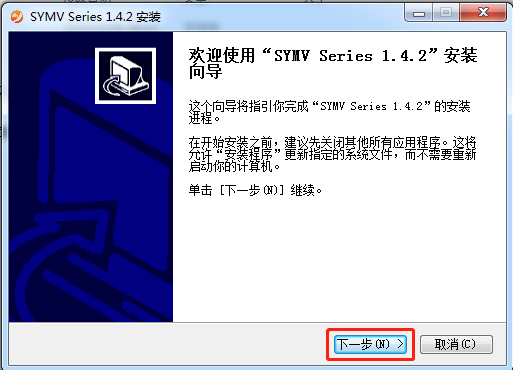

雙擊打開“1.SYMV_Redistributables V1.4.2_20201030.exe”程序安裝包。

點擊“下一步”

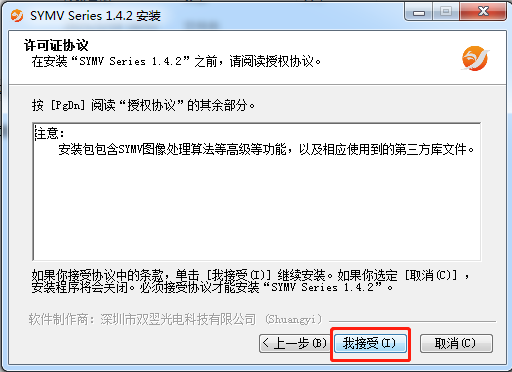

→“我接受”

→“下一步”

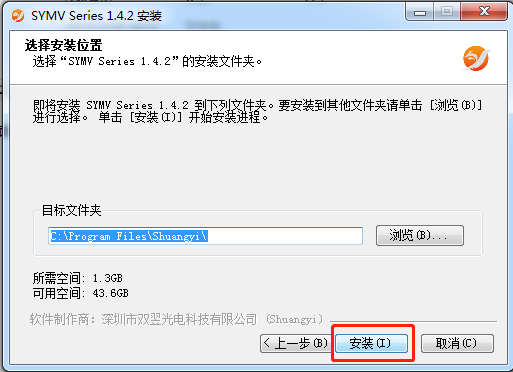

→“安裝”，等待安裝完成。

→“完成”。

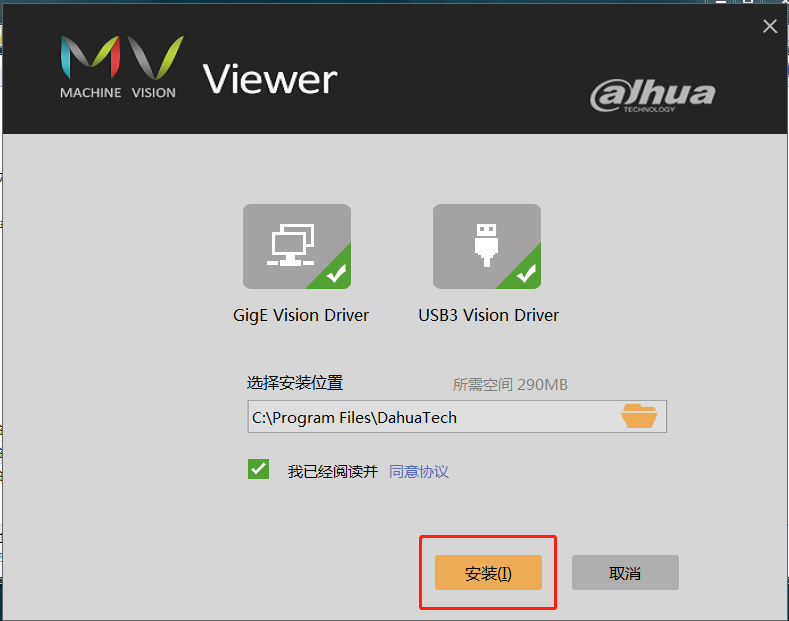

隨后將依次彈出以下五個對話框，根據圖中紅框指示依次進行安裝。

③安裝輸入法。

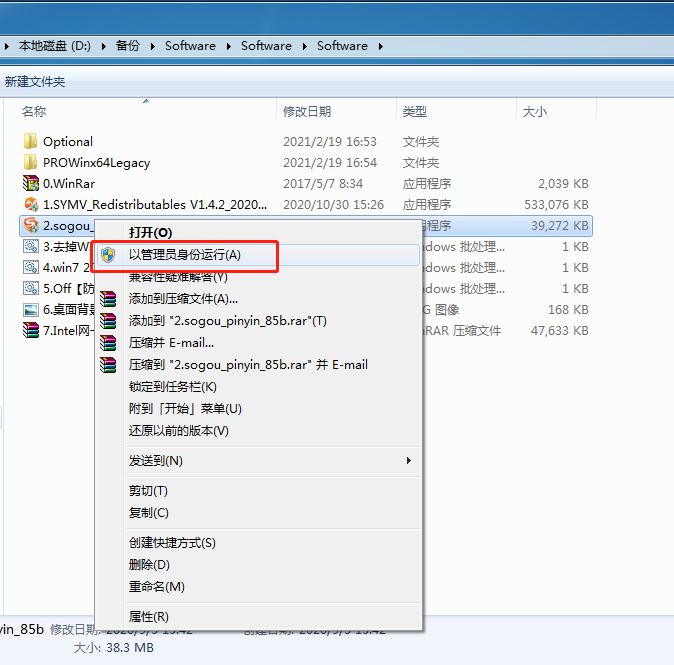

右鍵單擊“3.sogou_pinyin_85b.exe”程序安裝包。

點擊“以管理員身份運行”

④取消非法斷電異常修復

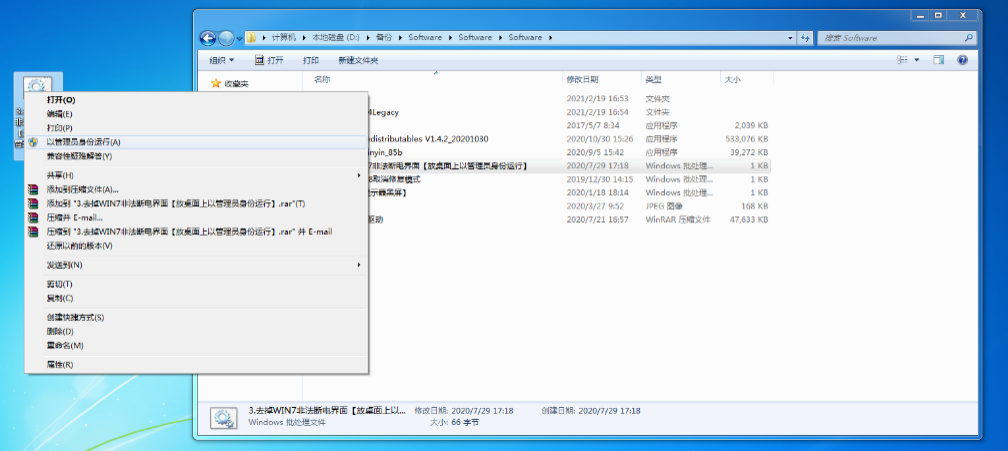

將文件“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”拷貝到桌面。

右鍵單擊“4去掉WIN7非法斷電界面【放桌面上以管理員身份運行】.bat”文件。

點擊“以管理員身份運行”，等待提示“操作成功完成”。

⑤取消開機修復

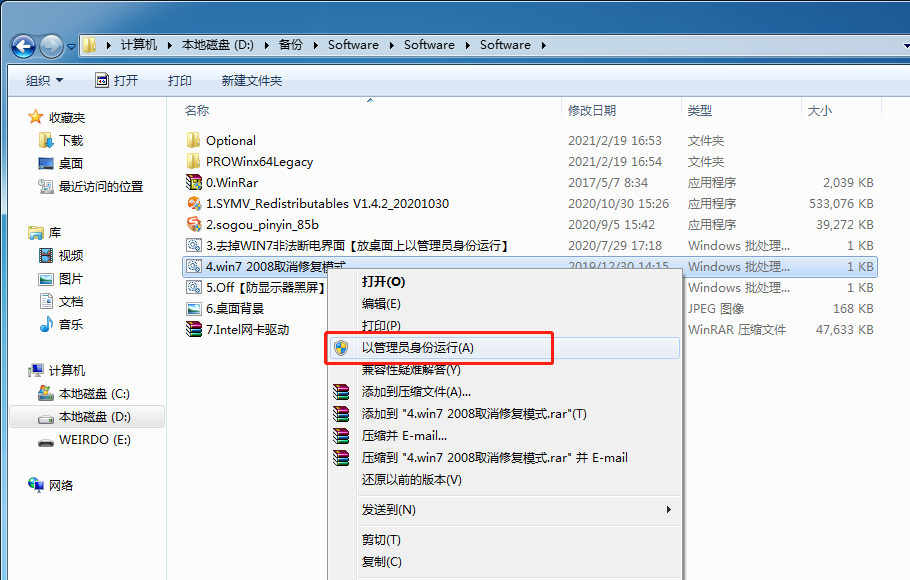

右鍵單擊文件“5.win7 2008取消修復模式.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而逝，操作完成。

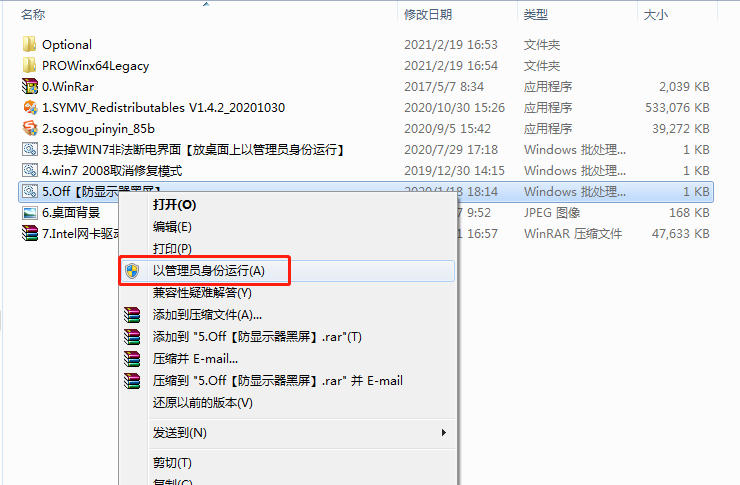

⑥設置防黑屏

右鍵單擊文件“6.Off【防顯示器黑屏】.bat”。

點擊“以管理員身份運行”，控制臺程序會一閃而逝，操作完成。

⑦修改桌面背景

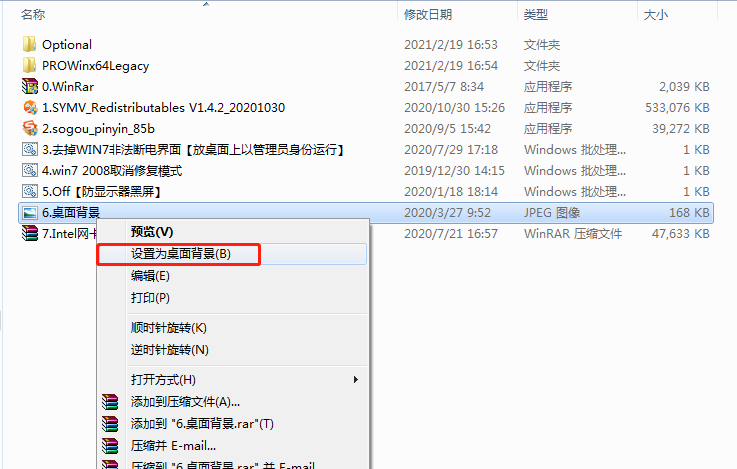

右鍵單擊文件“7.桌面背景.jpg”。點擊“設置為桌面背景”。

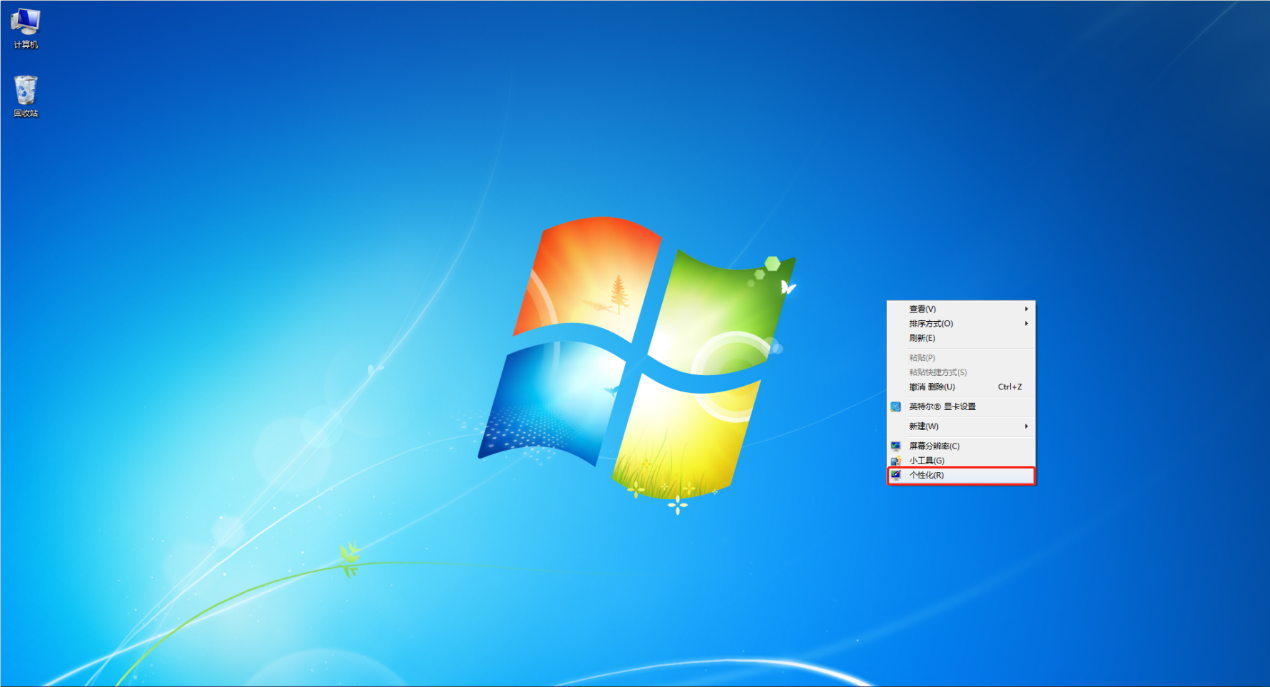

回到桌面，在桌面空白區域右擊。點擊“個性化”。

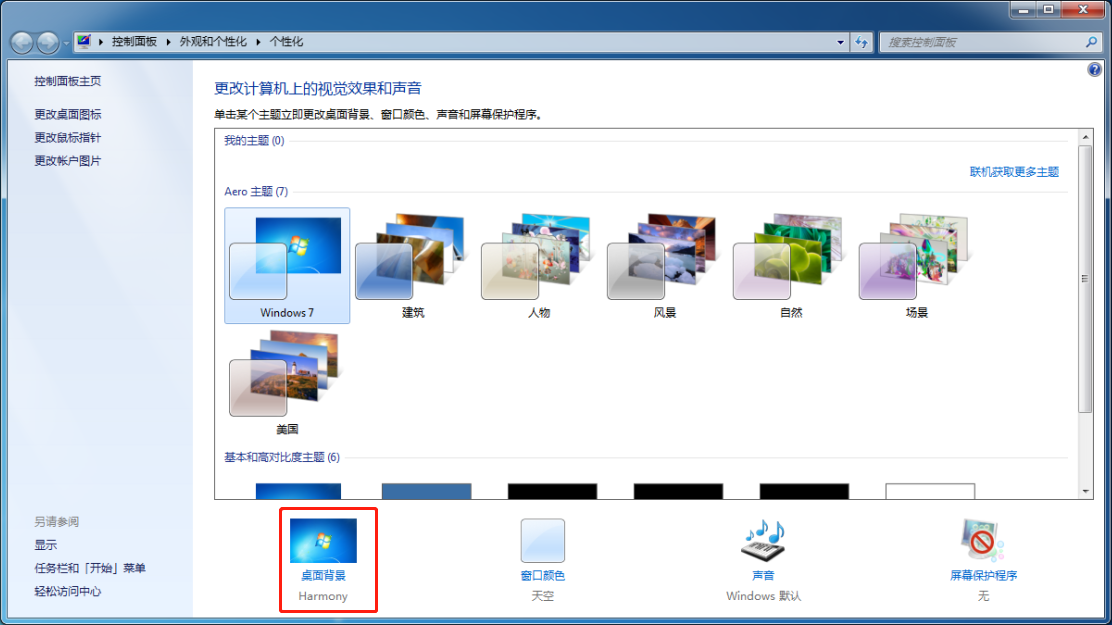

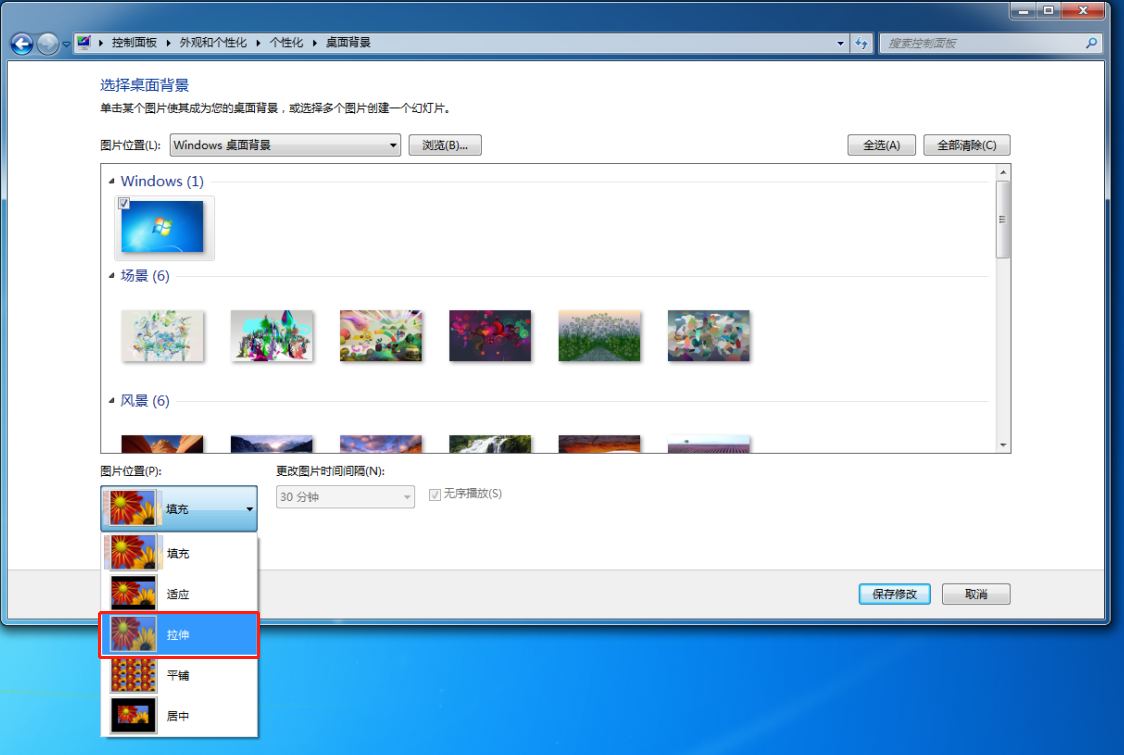

在個性窗口中，點擊“桌面背景”

在“圖片位置”選項中選擇“拉伸”

⑧安裝Intel網卡驅動（額外添加網卡時安裝）。

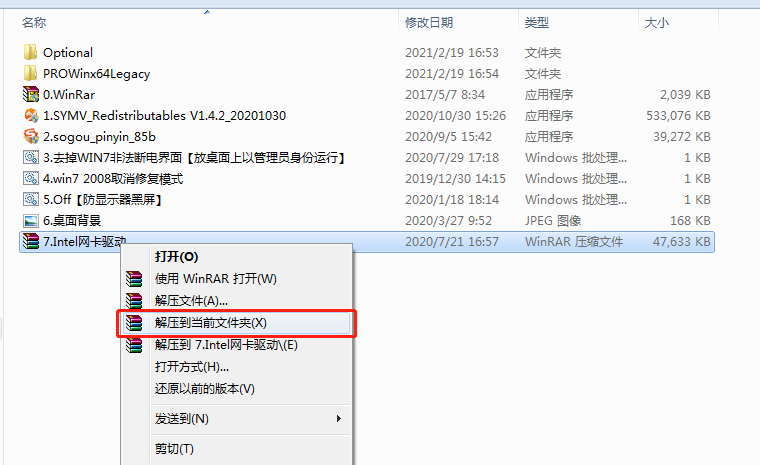

右鍵單擊文件“8.Intel網卡驅動.rar”。

點擊“解壓到當前文件夾”。

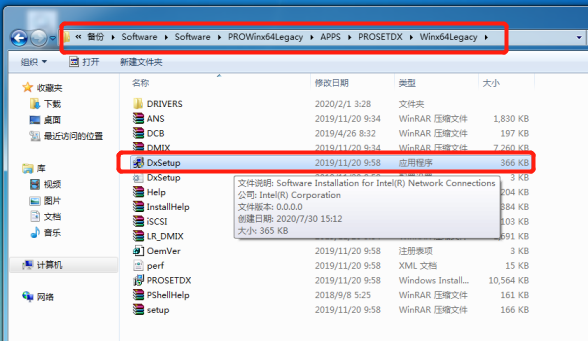

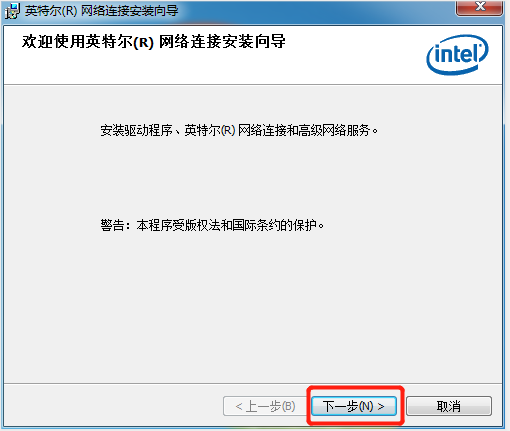

在解壓后的文件夾路徑下找到“DxSetup.exe”應用程序。雙擊打開。

→點擊“下一步”

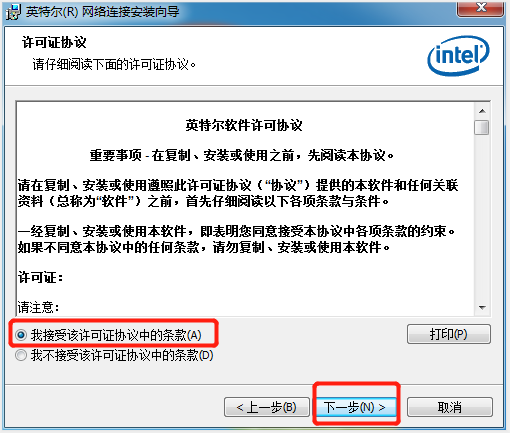

→勾選“我接受該許可證協議中的條款（A）”

→點擊“下一步”

安裝過程彈出如下對話框時：

→勾選“始終信任來自...”

→點擊“安裝”

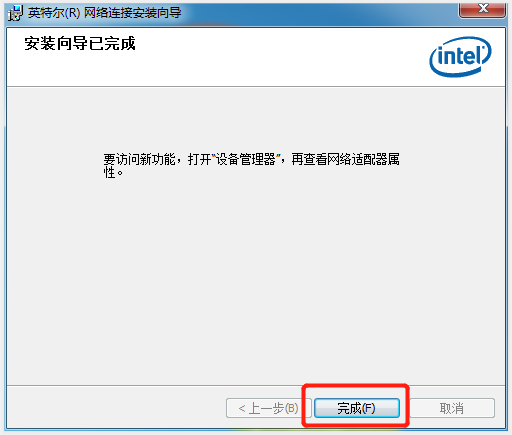

等待程序安裝完成：

→點擊“完成”

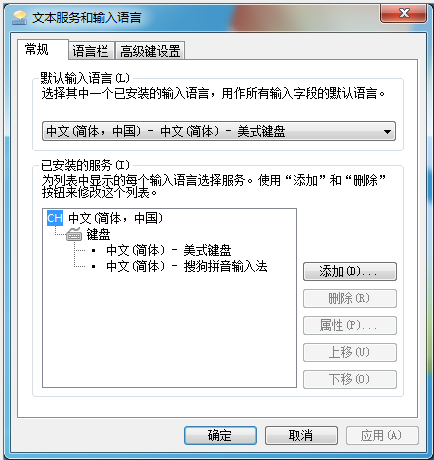

6. 刪除多余輸入法。

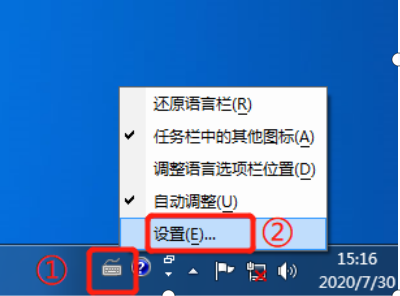

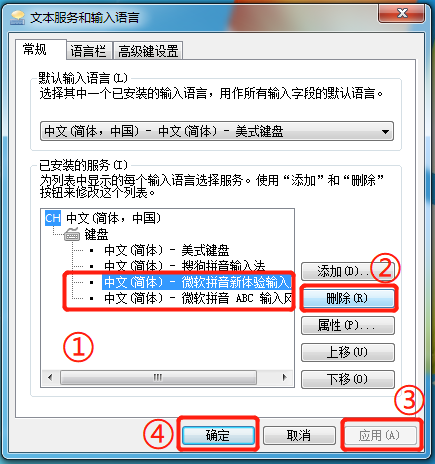

 右鍵單擊圖中①指示的小鍵盤，點擊“設置”。

選中不需要的輸入法，點擊“刪除”→“應用”→“確定”

7. 解壓項目程序

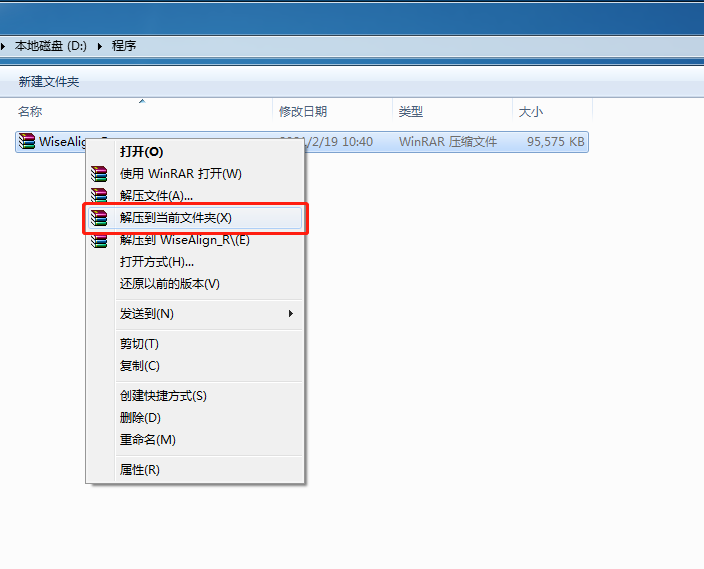

打開D盤的“程序”文件夾，將項目使用到的最新程序壓縮包解壓到當前文件夾

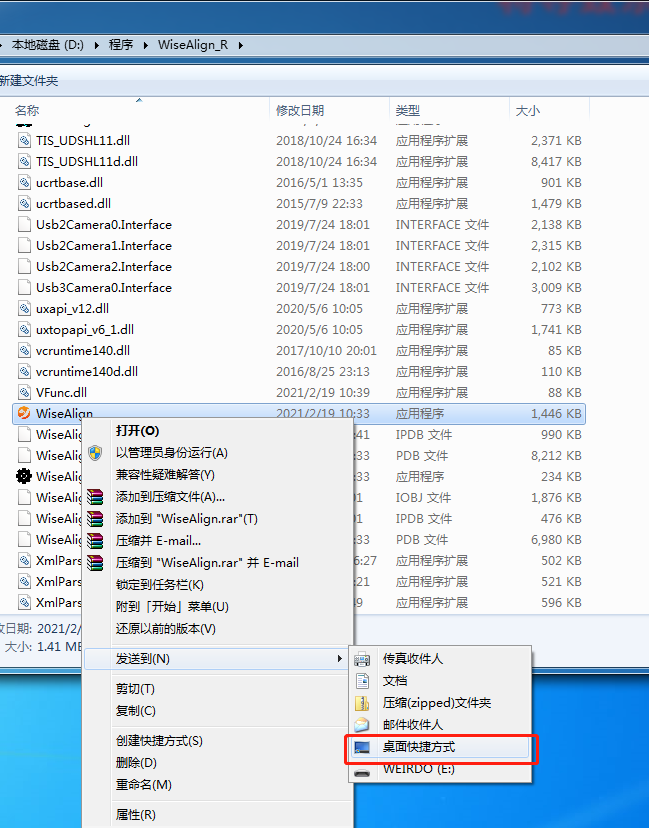

→創建程序的桌面快捷方式，并修改好桌面快捷方式的名稱（去掉“快捷方式”幾個字）

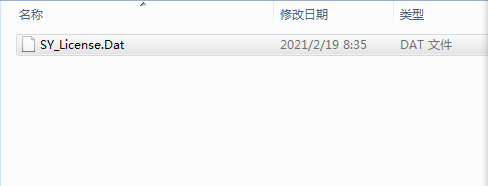

→找到對應ID的“SY_License.Dat”文件，并拷貝到標準軟件根目錄下。

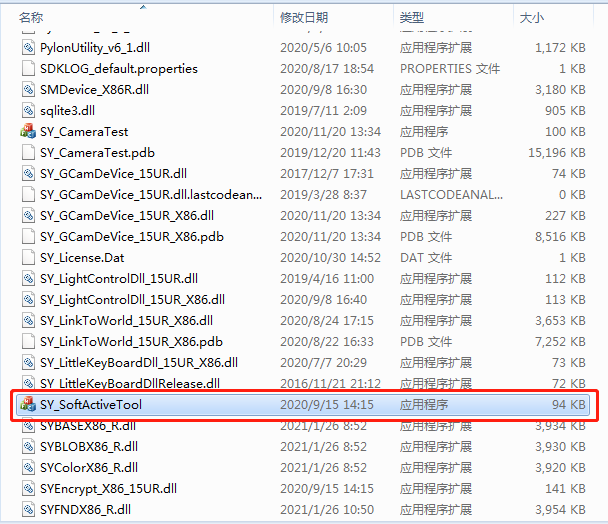

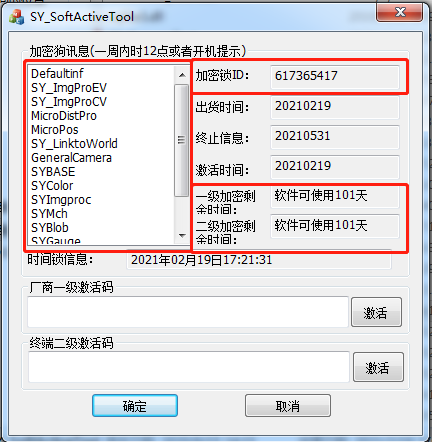

→雙擊打開小程序“SY_SoftActiveTool.exe”，確認加密信息是否準確

→重新打開小程序“SY_SoftActiveTool.exe”，確認加密信息是否準確

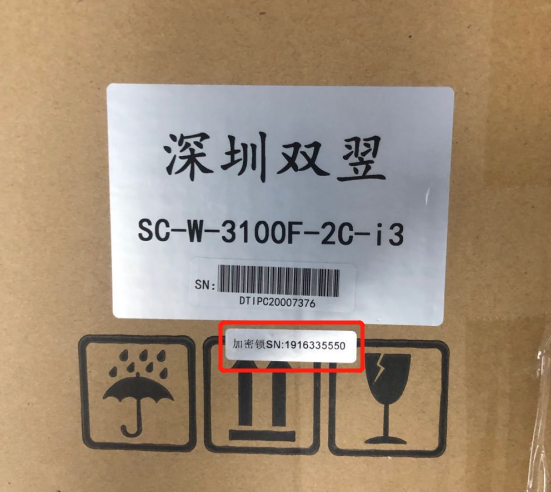

→將加密鎖對應的標簽紙分別粘貼在工控機和紙箱的條碼下方

8. 網絡配置

板卡網絡配置

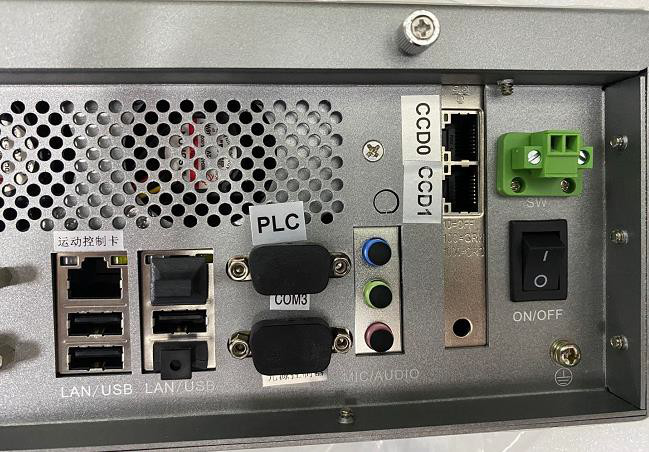

網口分配如下：

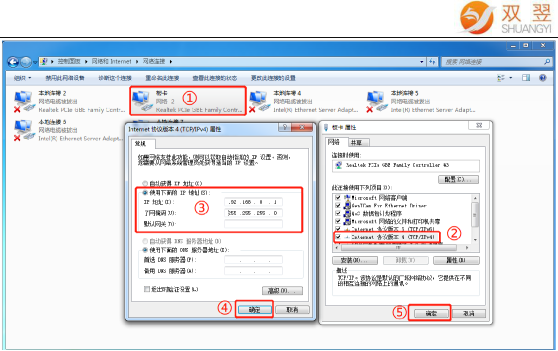

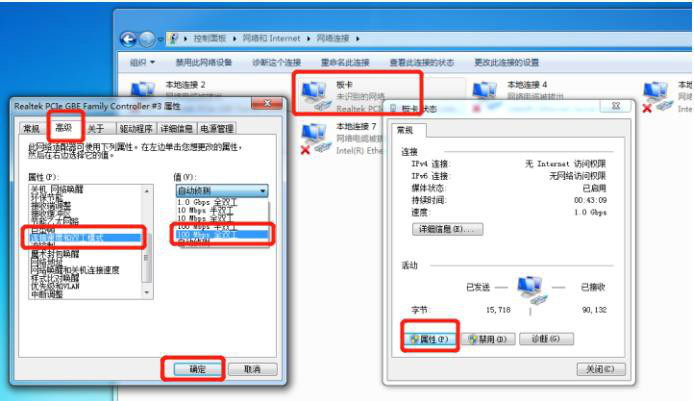

右鍵單擊桌面右下角的網絡圖標

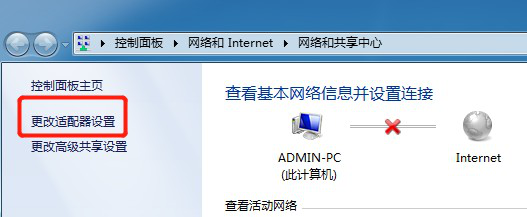

→點擊“更改適配器設置”



→將有運動板卡（已上電）的網線插入板卡網口，將對應的網絡名稱修改為“板卡”



→右鍵點開“板卡”的網絡屬性，按以下順序修改板卡的 IP 地址

修改完 IP 地址后必須點“確定”關閉所有屬性窗口，否則 IP 地址不會保存

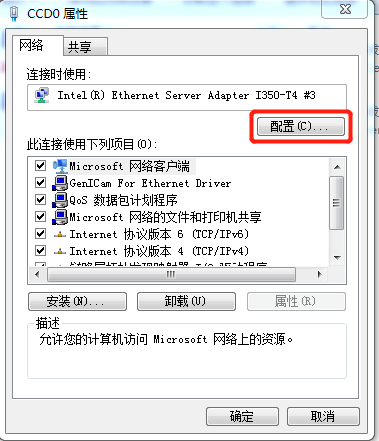

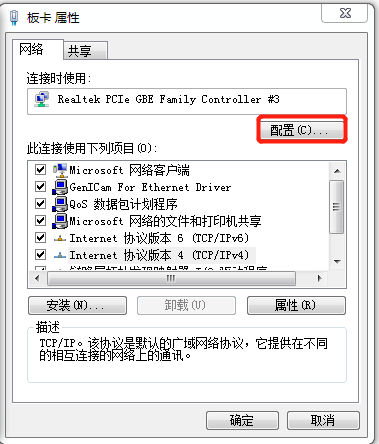

→重新打開“板卡”的網絡屬性，點擊“配置”



→將“高級”參數中的“連接速度和雙工模式”改為“100 Mbps 全雙工”，點擊“確定”



9. 相機網絡配置

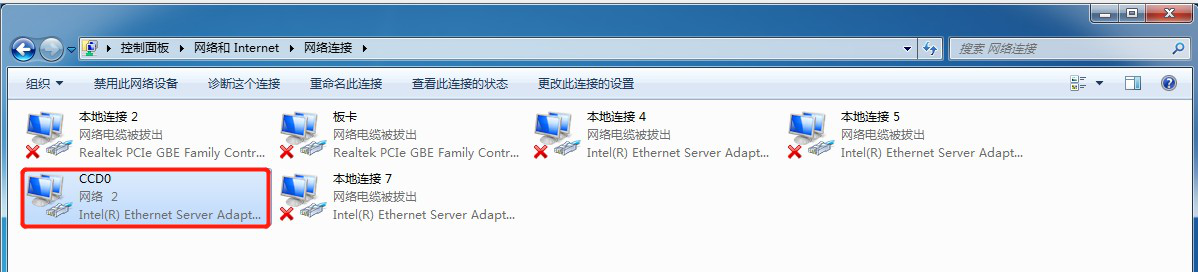

→將有“左邊相機”（以上電）的網線插入網口，將對應的網絡名稱“本地連接”修改為“CCD0”

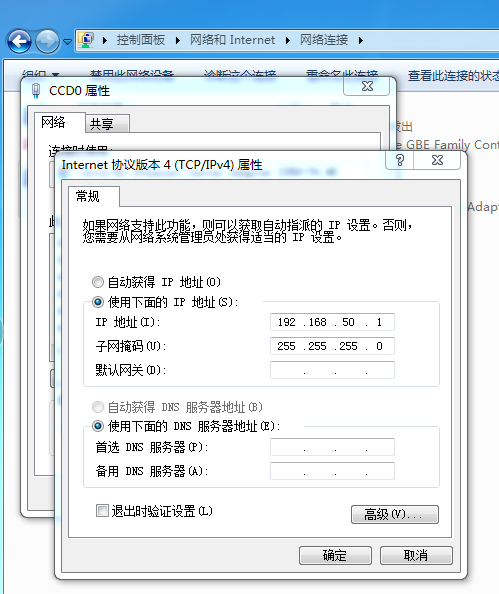

→右鍵點開“CCD0”的網絡屬性，修改相機的 IP  地址如下圖：（選擇“協議版本 4，（TCP/ IPv4）”）。

修改完 IP 地址后必須點“確定”關閉所有屬性窗口，否則 IP 地址不會保存

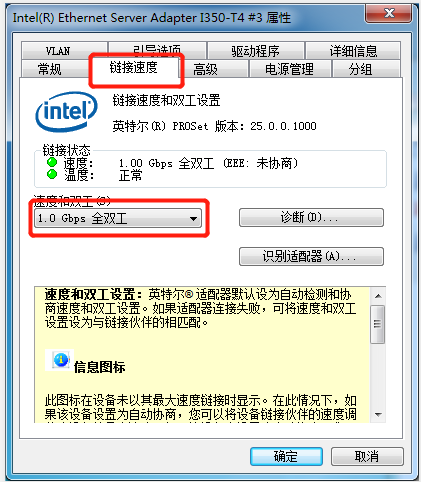

→將“鏈接速度”選項卡中的“速度和雙工”屬性，修改為“1.0 Gbps 全雙工”

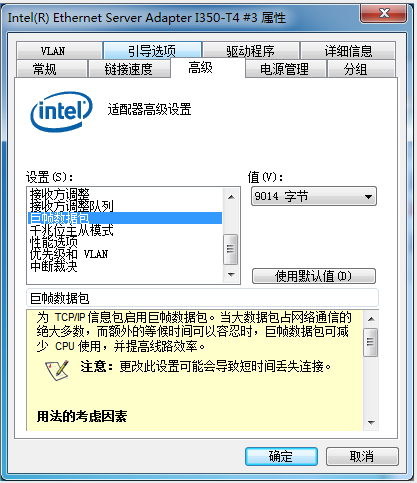

→將“高級”選項卡中的“巨幀數據包”屬性，修改為“9014 字節”

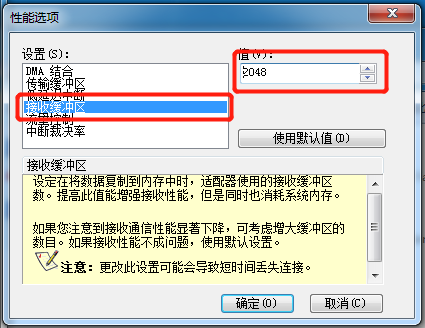

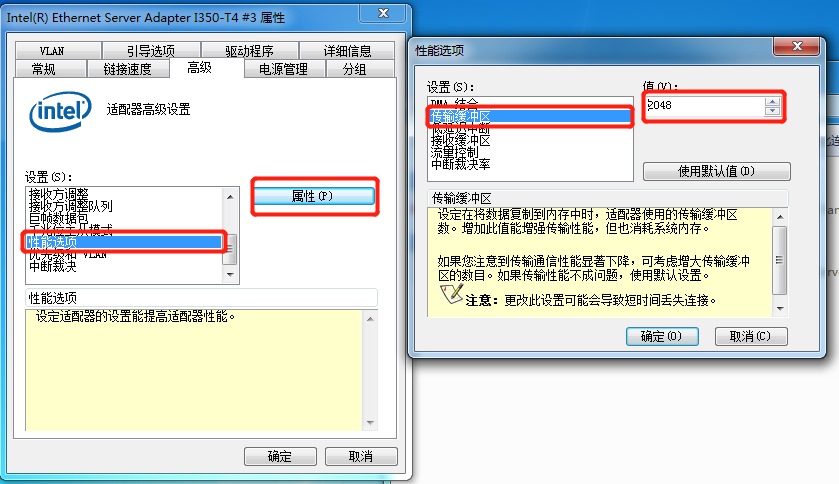

→點擊“高級”選項卡中的“性能選項”，點擊屬性，將“傳輸緩沖區”的值修改為最大值，圖中最大值為“2048”

→將“中斷裁決率”的值修改為“極值”，點擊“確定”

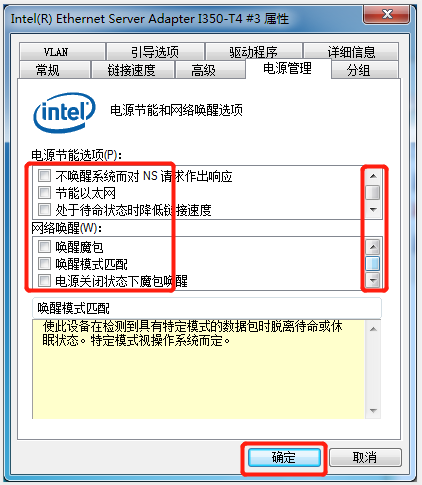

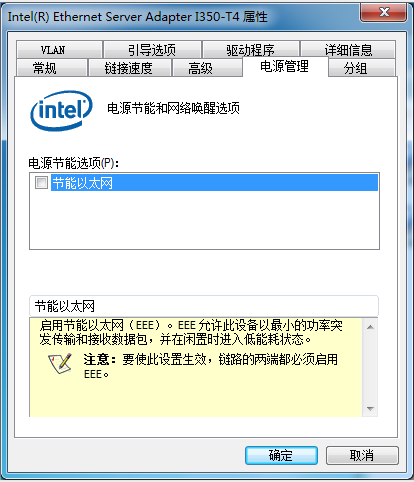

→將“電池管理”選項卡中的所有勾選框去掉勾選，注意滾動查看是否有隱藏選項，設置完畢點擊“確定”退出設置

→同理設置其他相機的網絡屬性

相機設置除了 IP 有差異，其他設置都一致

→“電池管理”選項卡會有所差異，去掉勾選即可

10. 防火墻設置

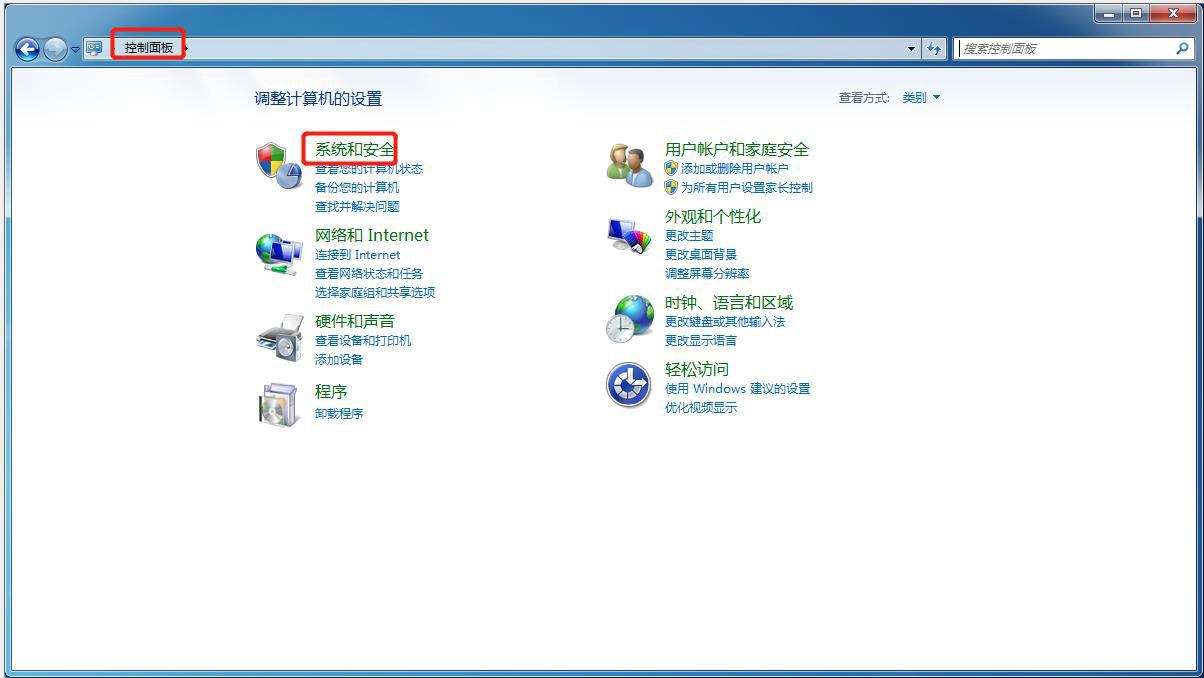

→打開“控制面板”

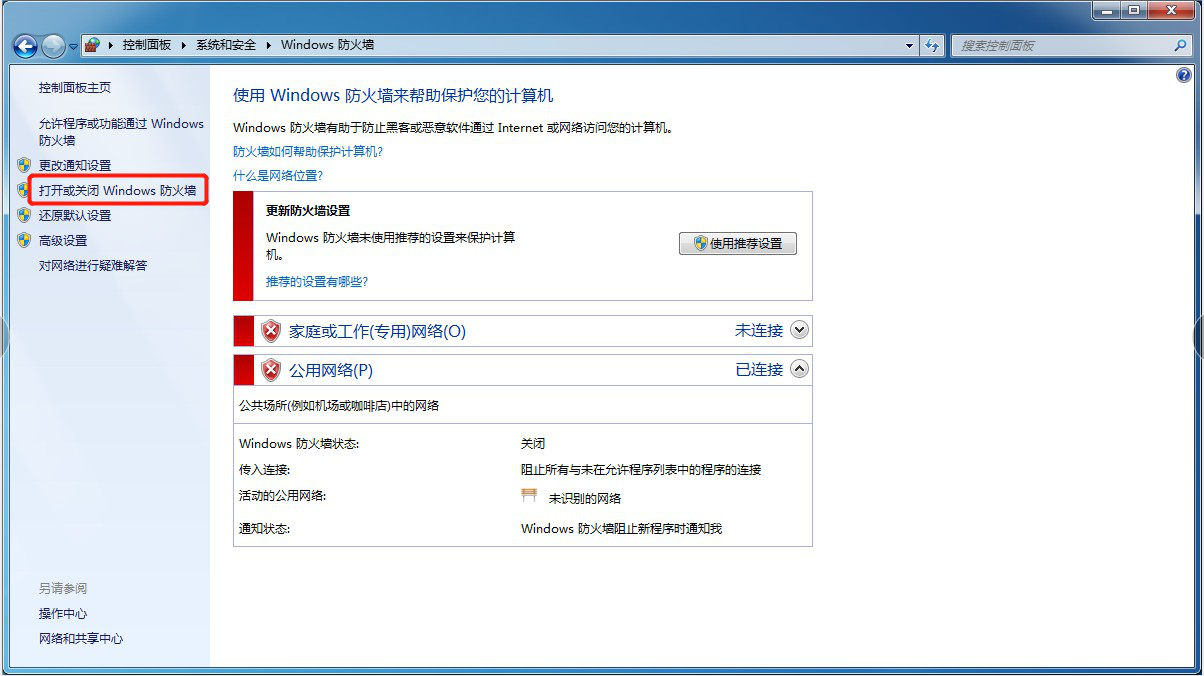

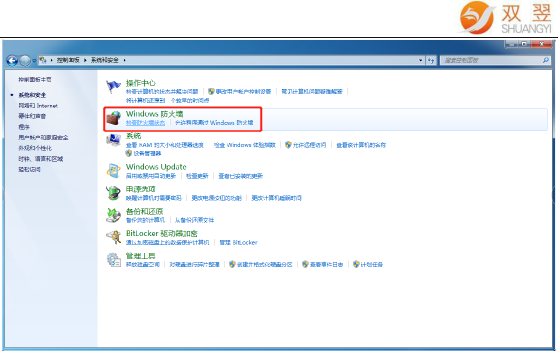

→打開“Windows 防火墻”

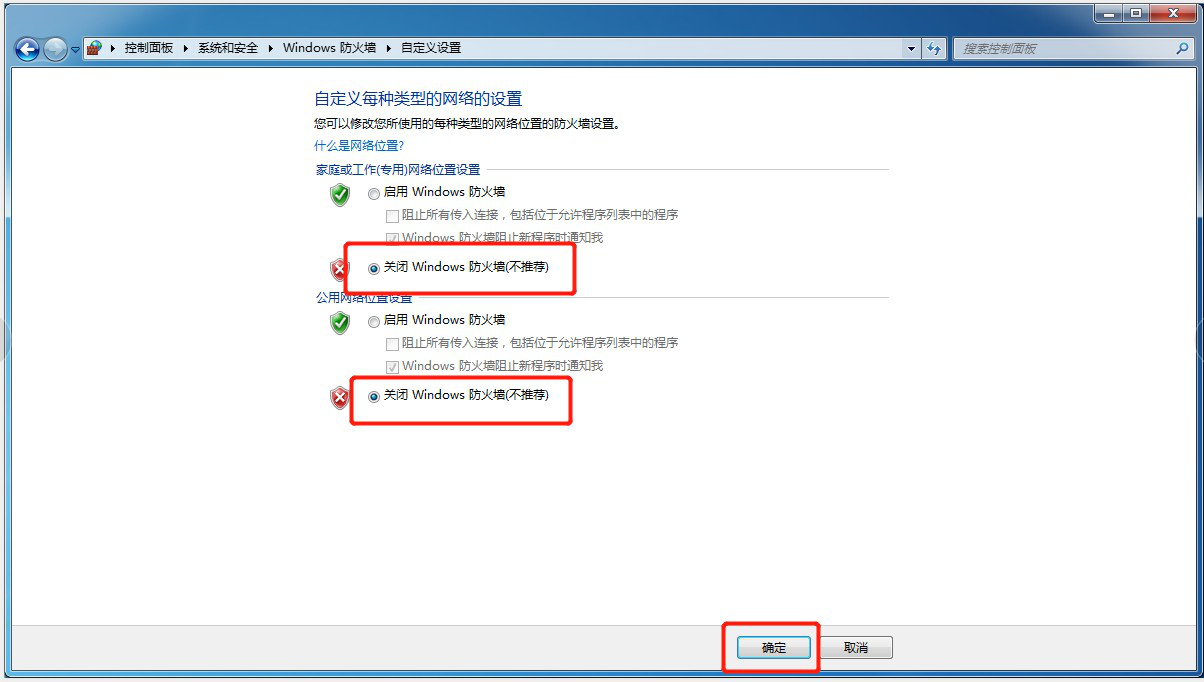

→點擊“打開或關閉 Windows 防火墻”

→點擊“關閉 Windows 防火墻”

→點擊“確認”退出

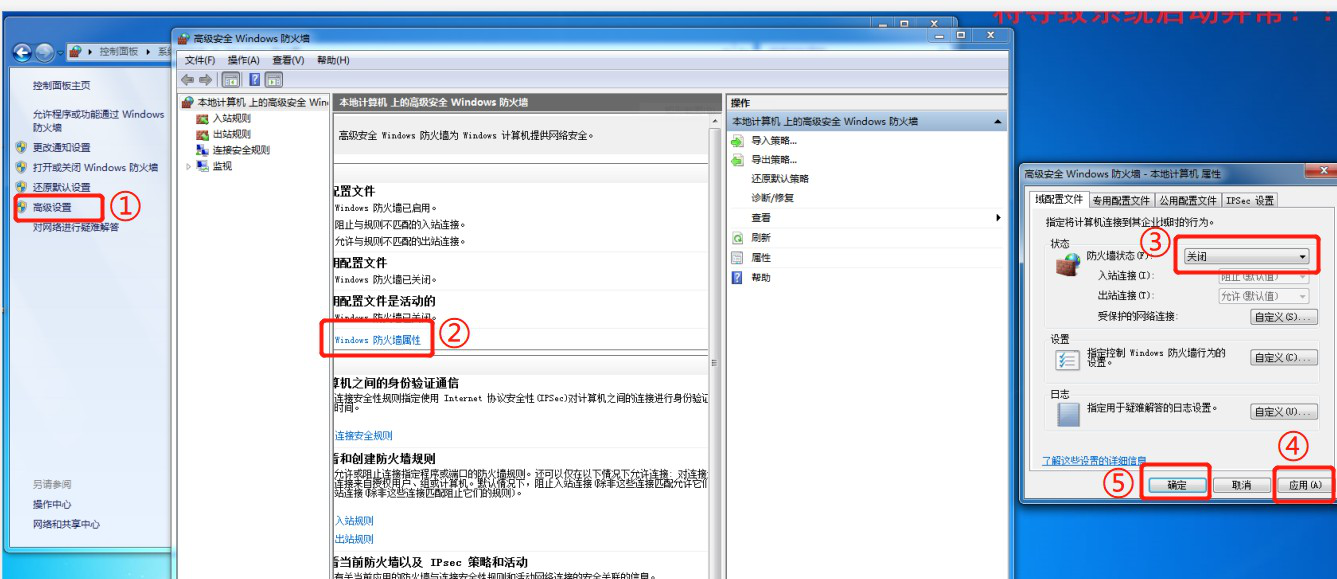

→點擊“高級設置”

→點擊“Windows defender 防火墻屬性”

→將“防火墻狀態”修改為“關閉”

→點擊“應用”

11. 桌面整理

將不常用的桌面圖標刪除并清空回收站

12. 測試項目程序

雙擊打開桌面上的標準程序，當彈窗下列對話框時點擊“確定”

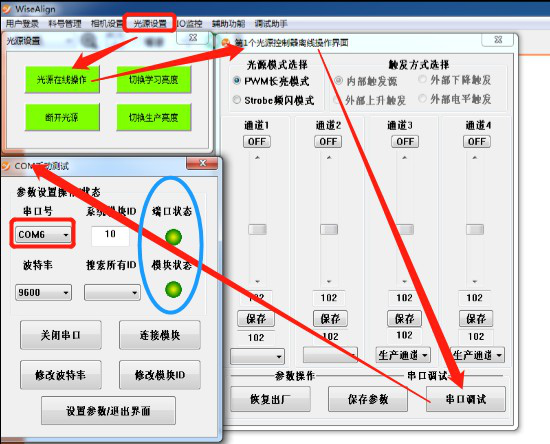

登錄后檢查光源控制器連接狀態

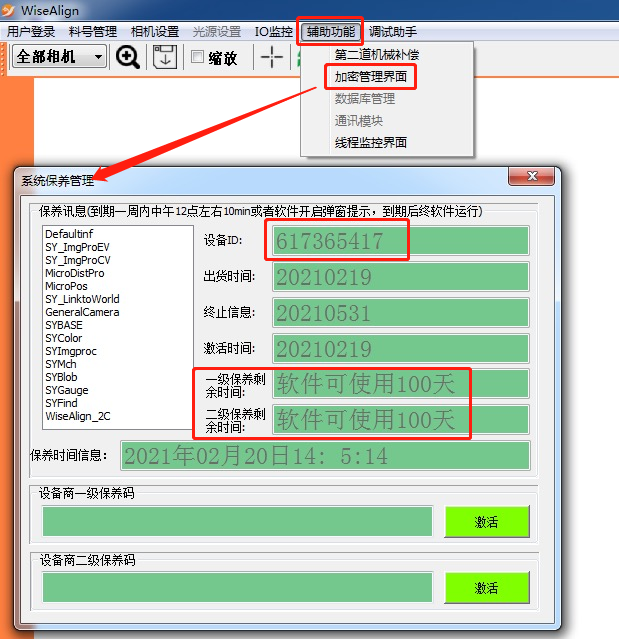

查看加密鎖信息：

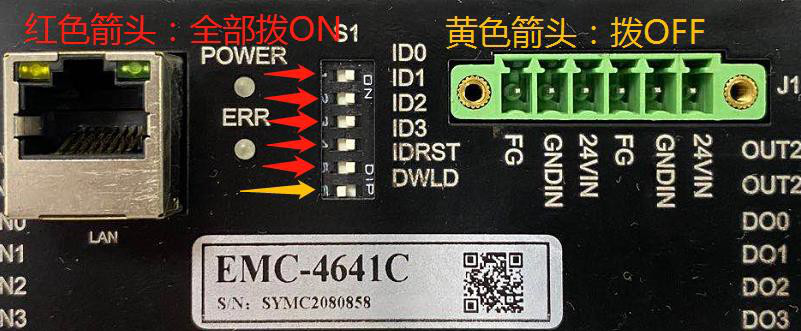

運動板卡 ID 撥碼：撥碼必須斷電，撥碼成功后再上電。

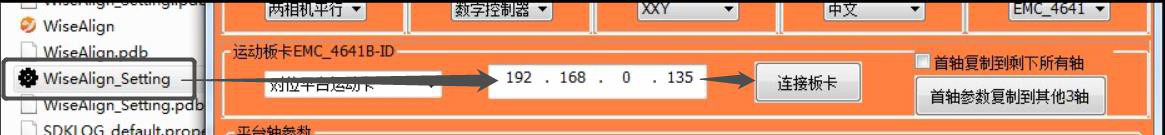

撥碼對應軟件設置的 IP 地址為：192.168.0.135。 設置后點擊“保存”并退出。

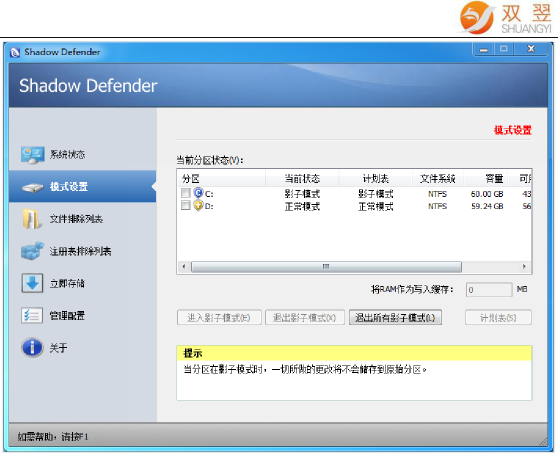

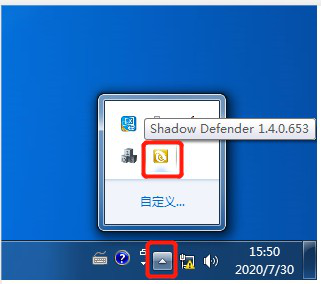

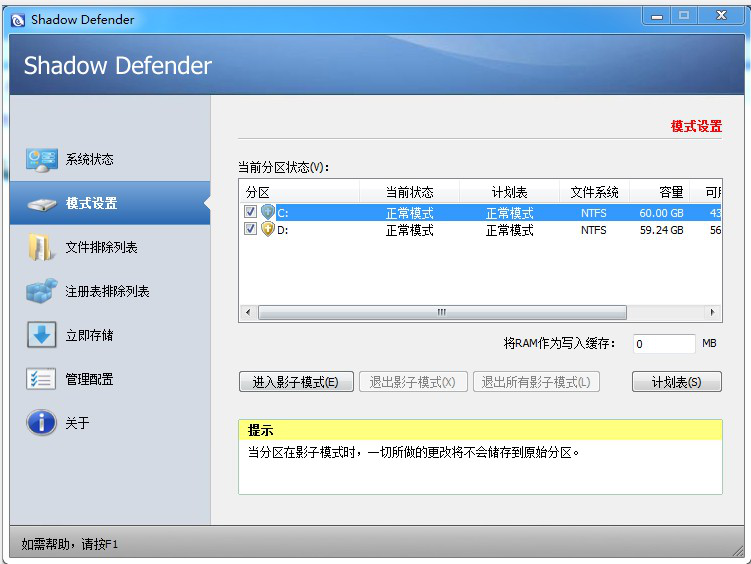

13. 開啟影子系統

→只勾選“C 盤”前的復選框

→點擊“進入影子模式”

→點擊“重啟后繼續影子模式”

→點擊“確定”



設置好后界面如下圖所示：
