在包裝領域，紙盒天地蓋的組裝精度，不僅關乎產品的防護性能，更是品牌形象的直觀展現。一款高精度的視覺對位軟件，成為包裝企業提升生產效率與產品品質的關鍵。雙翌 MasterAlign 視覺對位軟件，以其卓越的技術實力，為紙盒天地蓋組裝環節帶來了革命性的突破。

MasterAlign 集成了先進的圖像識別算法，能在毫秒級的時間內完成對紙盒天地蓋的特征捕捉 ，定位精度可達 ±0.05mm，即便是在復雜精美的印刷圖案、不同材質紙張?jiān)斐傻谋砻娌町惖雀蓴_下，也能保持超高的定位準確率。通過亞像素級的圖像處理技術，將定位誤差嚴格控制在極小范圍，重復定位精度更是可達 ±0.01mm，確保每一次的檢測與識別都精準無誤。

在實際生產過程中，MasterAlign 軟件與自動化設備無縫協作，可實現每分鐘處理 50 - 80 個紙盒天地蓋的高效作業，相比傳統人工組裝效率提升了 3 - 5 倍。借助實時采集并分析檢測數據，精準引導機械臂完成抓取、放置等一系列動作，實現天地蓋的完美對接。這一高效的自動化流程，能將廢品率從原來的 8% - 10% 降低至 2% 以內 ，顯著提高產品質量。

引入 MasterAlign 視覺對位軟件，意味著包裝企業在提升產能的同時，能夠有效降低生產成本，在競爭激烈的市場中脫穎而出。選擇 MasterAlign，就是選擇更高效、更智能的包裝生產解決方案。

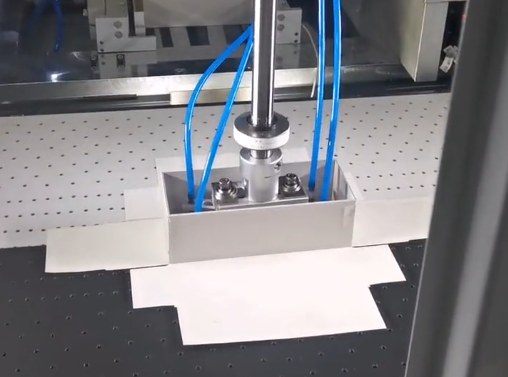

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此增光片貼合案例中使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

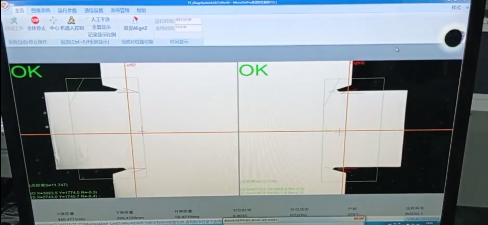

MasterAlign-2C軟件主界面

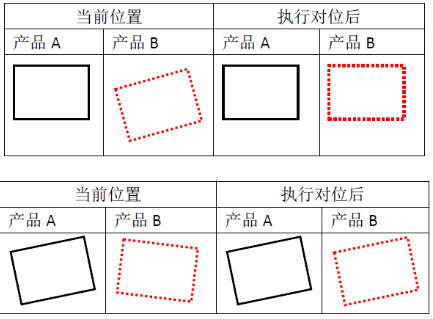

對位原理圖示

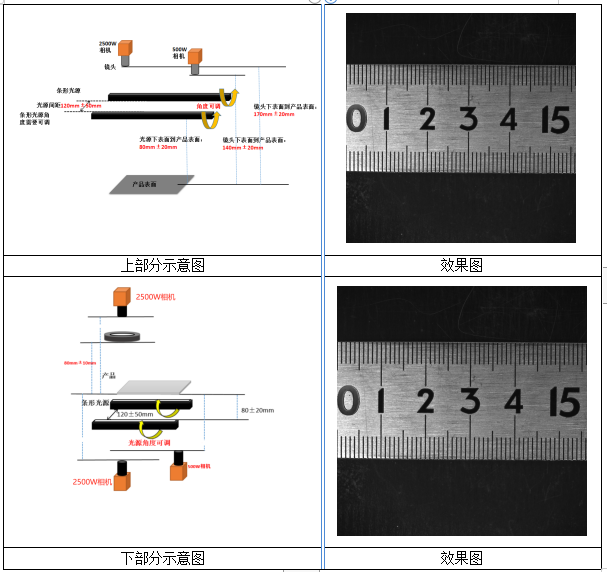

打光配置和實際Mark電拍照?qǐng)D如下：

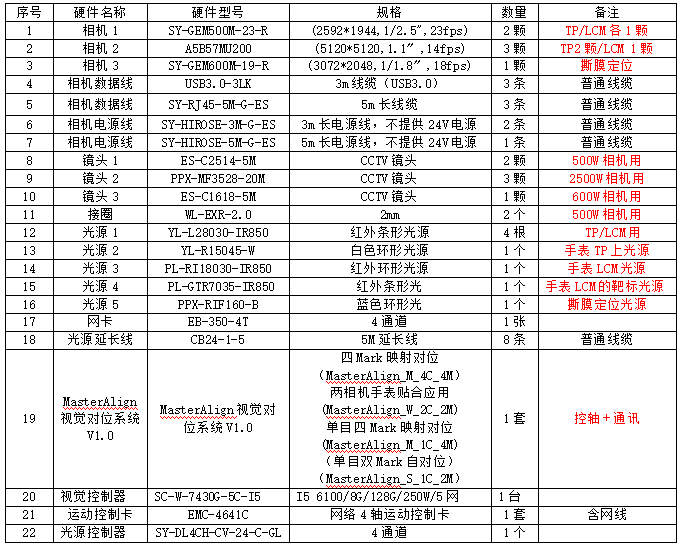

硬件配置清單如下：

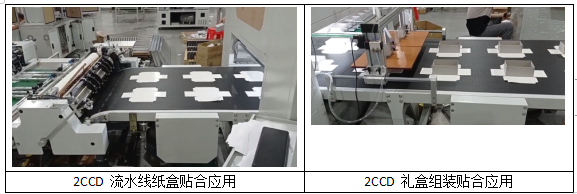

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的對位貼合應用。
