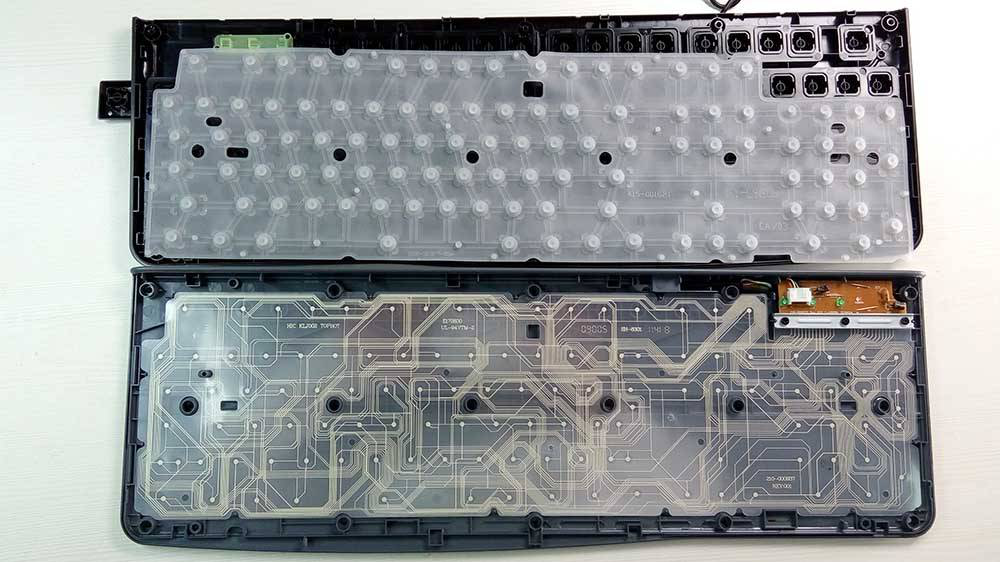

柔性薄膜鍵盤是薄膜鍵盤的典型形式。這類薄膜鍵盤之所以稱為柔性，是因為該薄膜鍵盤的面膜層、隔離層、電路層全部由各種不同性質的軟件薄膜所組成。柔性薄膜鍵盤的電路層，均采用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。

由于聚酯薄膜所具有性質的影響，使得該薄膜鍵盤具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形，包括開關的聯機及其引出線均采用低電阻，低溫條件下固化的導電性涂料印刷而成。因此，整個薄膜鍵盤的組成，具有一定的柔軟性，不僅適合于平面體上使用，還能與曲面體配合。柔性薄膜鍵盤引出線與開關體的本身是一體的，在制作群體開關的聯機時，將其匯集于薄膜的某一處，并按設計指定的位置和標準的線距向外延伸，作為柔軟的、可任意彎曲的、密封的引出導線與整機的后置電路相連。

為了實現更高精度的組裝和貼合，柔性薄膜鍵盤的生產過程中引入了雙翌MasterAlign視覺對位軟件。這款先進的視覺引導系統能夠精確地捕捉鍵盤軟膜上的關鍵特征點，確保在貼合過程中實現微米級的定位精度。通過實時圖像處理和算法分析，MasterAlign軟件能夠迅速調整軟膜的位置和角度，使其與基底或其他組件完美對齊。

更值得一提的是，柔性薄膜鍵盤的引出線與開關本體是渾然一體的。在制作多個開關的連接線路時，這些線路會被巧妙地匯集在薄膜的某一區域，并按照預設的位置和標準化的線距向外延伸。這些引出導線柔軟、可自由彎曲且密封良好，能夠方便地連接到主機的后端電路，實現了與整機電路的靈活、可靠連接。

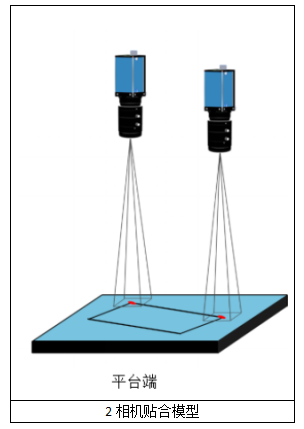

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

MasterAlign-2C軟件主界面

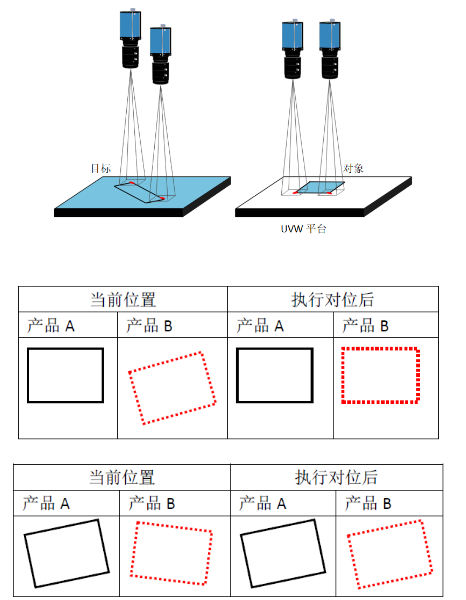

對位原理圖示

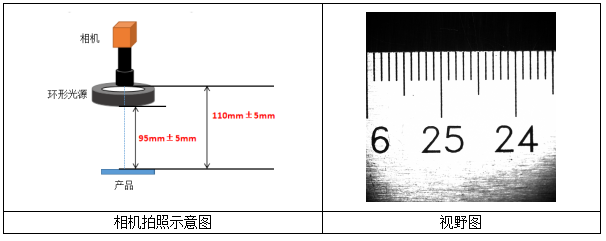

打光配置和實際Mark電拍照圖如下：

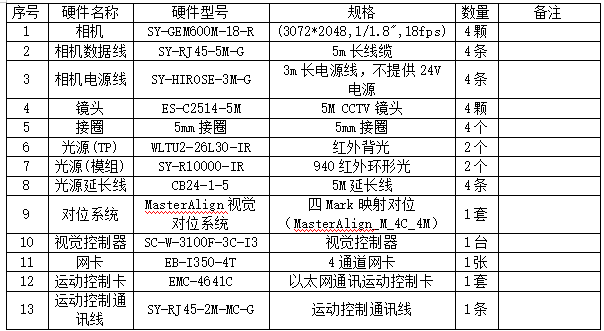

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
