一、N97F串口設置RS-485方法說明

1、COM2串口設置485模式：

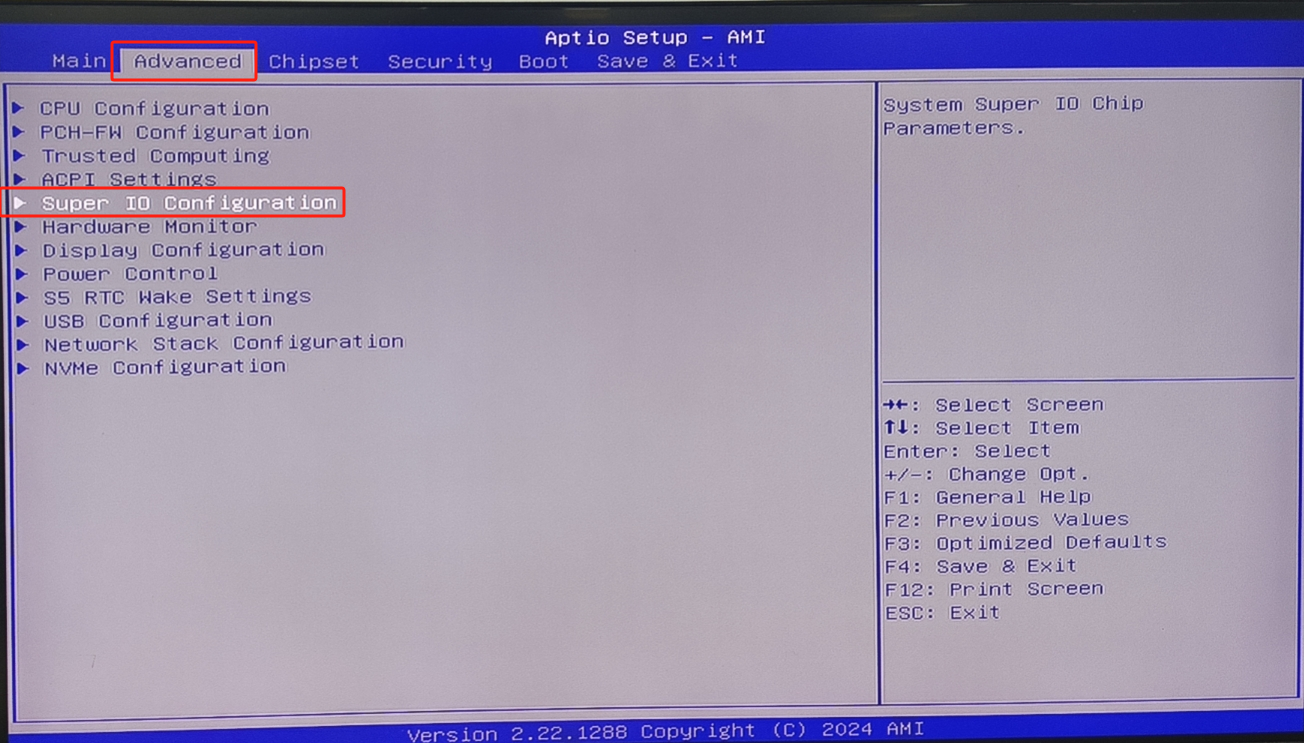

a.進入BIOS選擇“Advanced”頁面中，選擇“Super IO Configuration”

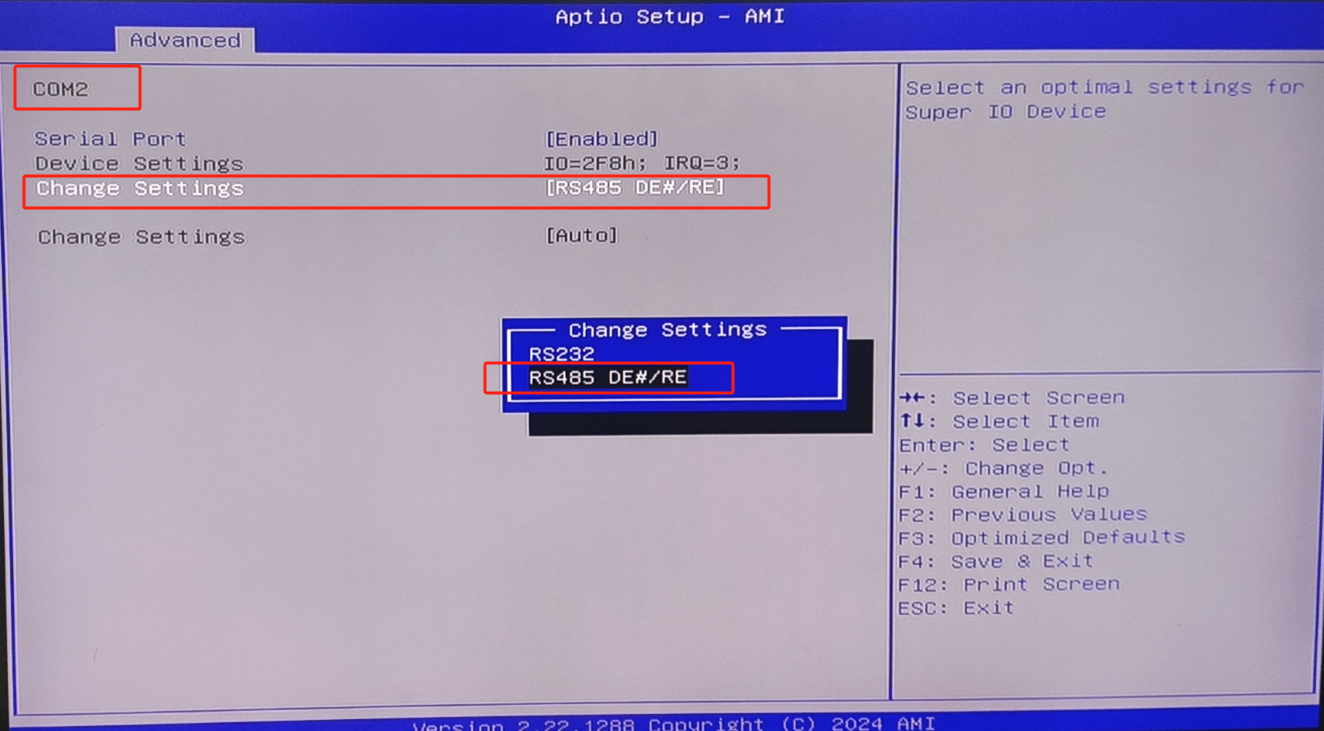

b.選擇“com2”所在的選項，回車，選擇“RS485 DE#/RE”模式，回車，按“F4”保存退出

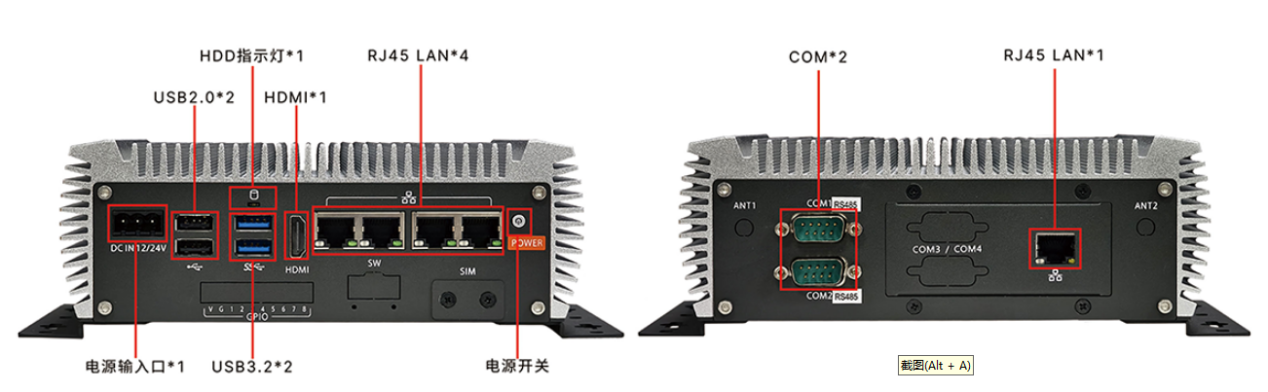

c.N97F的串口定義

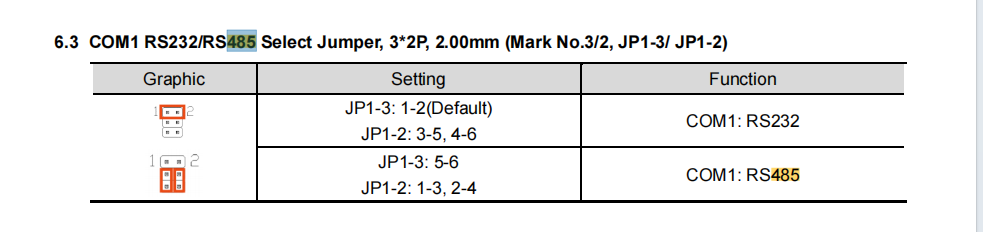

COM1:默認是232模式,改成485模式需要在BIOS中設置和跳帽

COM2:改成485模式不需要跳帽，由2(+),3(-)針腳輸出。

二、RS-485 測試方法

CV-GL系列恒壓數字光源控制器為數字光源控制器。256級亮度調節，輸出亮度支持手動調節和軟件調節，軟件調節支持RS-232或RS-485串口通訊，我們可以使用SY-DL4CH-CV-24-C-GL光源控制器來驗證工控機 485 串口是否可以正常工作。

1、連接線路

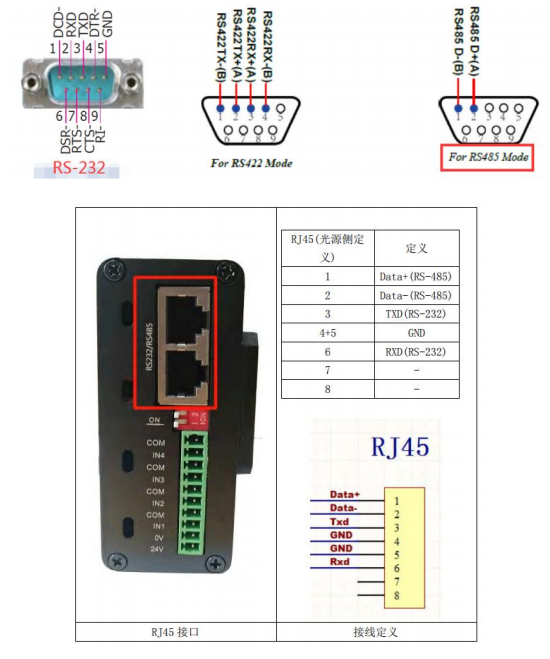

RS232/RS-422/485 定義如下圖所示，按照定義接線：

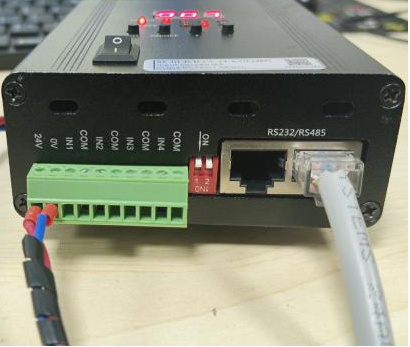

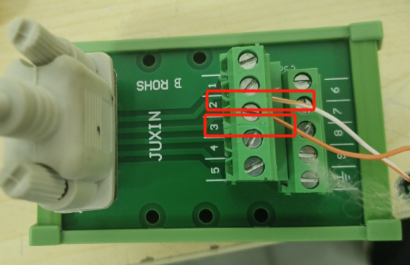

已知N97F的485模式在COM2串口上是2,3針腳輸出，需要準備RJ45 網線將水晶頭插入數字光源控制器的485 RJ45接口，將另外一端的網線拆開，將橙白色的線與2連接，黃色的線與3連接

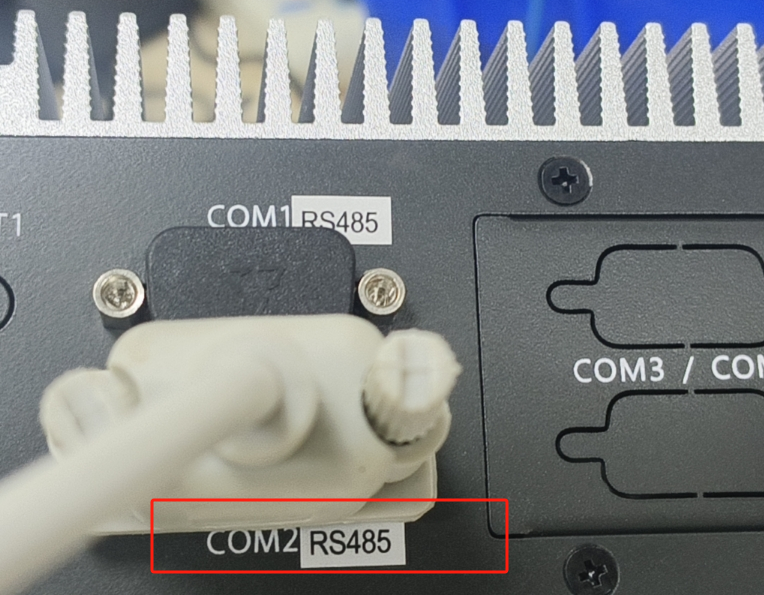

將串口線與COM2連接

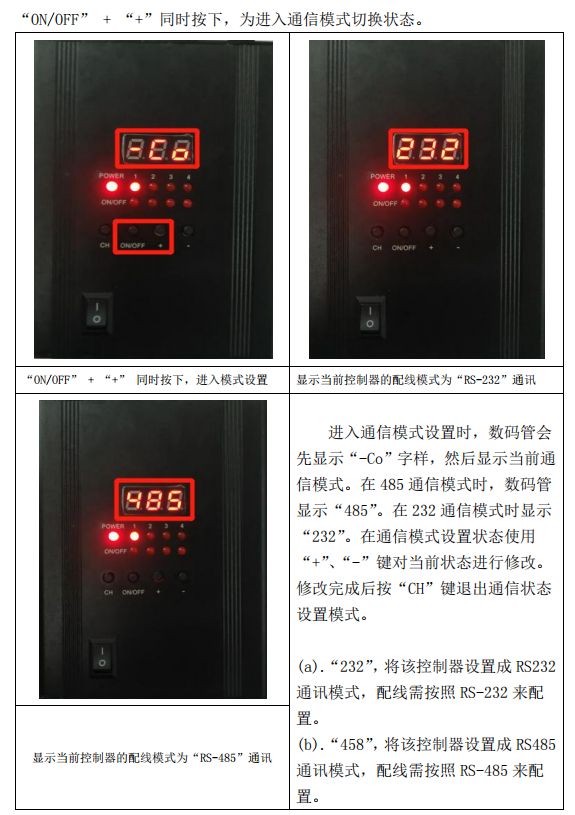

2、將SY-DL4CH-CV-24-C-GL光源控制器通訊模式設置成 485 模式，設置方法如下：

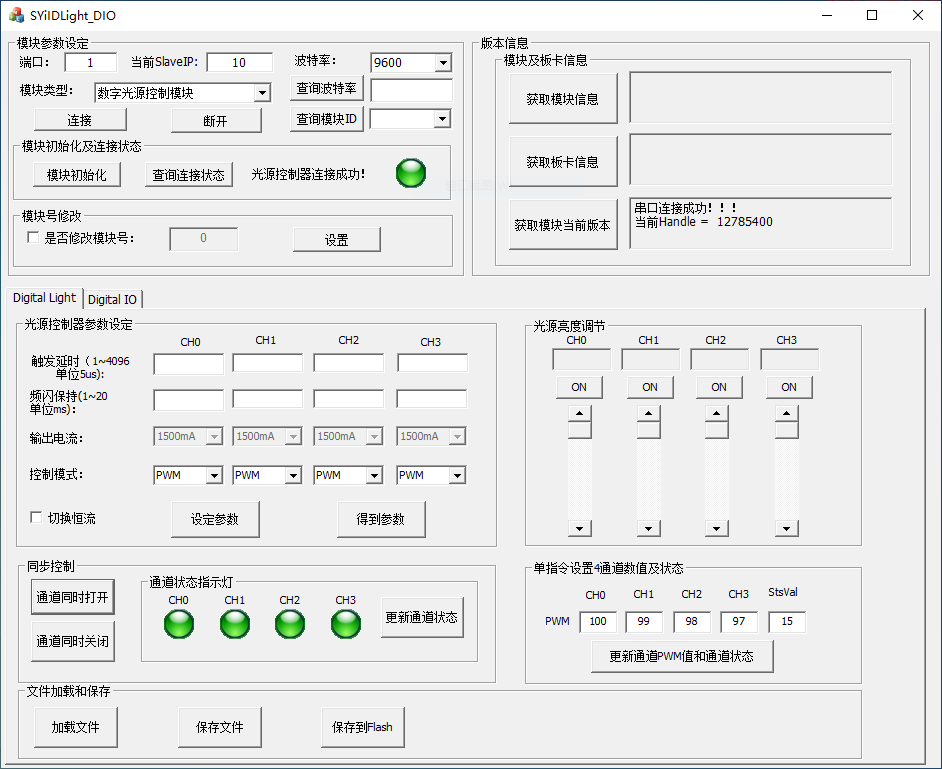

3、使用光源控制器 DEMO 軟件測試連接是否正常

SYilDLight_DIO程序位置: C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
