點膠行業應用
新聞詳情

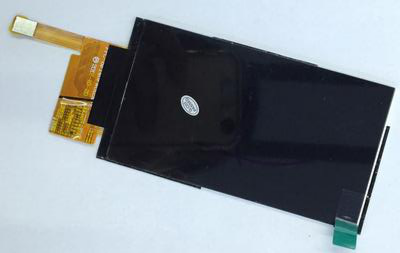

手機柔性FPC視覺點膠應用

發布時間:2024-10-09 16:11:20 最后更新:2024-10-28 11:59:33 瀏覽次數:738

在手機FPC(Flexible Printed Circuit,柔性印刷電路板)點膠過程中點膠機發揮著核心作用,特別是在手機內部FPC綁定QFN芯片等元器件時,點膠技術對于增強連接可靠性至關重要。然而,這一過程也面臨著一些顯著的行業難點。首先,手機內部空間緊湊,元器件布局密集,對點膠的對位精度提出了極高的要求。任何微小的偏差都可能導致連接不良或短路,嚴重影響產品的性能和可靠性。其次,由于FPC的柔軟和易變形特性,導致在點膠過程中容易產生形變,影響點膠的準確性和一致性。再者,不同膠水的流動性和固化時間各異,需要在點膠過程中進行精確控制,以確保點膠質量。最后,傳統點膠機的自動化程度較低,需要大量人工干預和調整,難以適應大規模、高效率的生產需求。

針對這些難點,MasterAlign視覺對位軟件提供了一種有效的解決方案。該軟件是雙翌公司為了滿足市場快速發展和多樣化應用需求而開發的通用型視覺對位工具,具備出色的對位速度和精度。通過高精度的視覺引導技術,MasterAlign能夠實時捕捉并分析FPC及待點膠元器件的圖像信息,利用先進的算法計算出最佳點膠位置,實現微米級的定位精度。這種高精度的定位能力不僅提高了點膠的準確性,還能夠適應FPC的形變情況,通過動態調整確保點膠過程中的穩定性。

此外,MasterAlign視覺對位軟件與點膠機的緊密結合,實現了膠水用量的精確控制和固化時間的精確調整。這不僅確保了點膠質量,還提高了生產效率。更重要的是,該軟件的強大自動化功能,能夠實現對點膠的整個過程的全程監控和自動化調整,大大降低了人工干預的頻率和難度,進一步提高了生產效率。

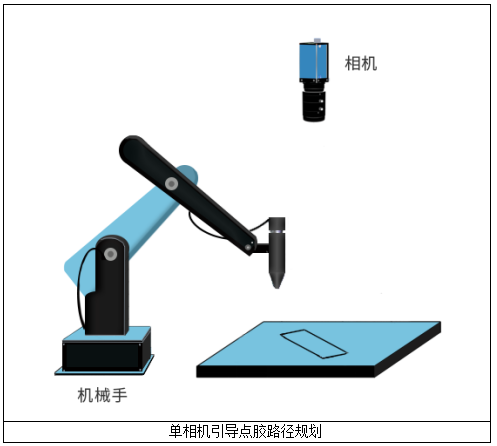

視覺引導點膠技術的優勢在于其高效、精確和適應性強的特點。通過高精度的視覺引導和精確的控制算法,視覺引導點膠能夠實現快速、準確的點膠操作,提高生產效率和質量。同時,該技術能夠適用于不同材質、形狀和規格的元器件點膠需求,展現出廣泛的適用性。因此,MasterAlign視覺對位軟件的應用不僅解決了手機FPC點膠過程中的行業難點,還推動了點膠技術的自動化和智能化發展,為手機制造業的高質量發展提供了有力支持。MasterAlign視覺對位系統在這項FPC點膠案例中的應用模型如下:

MasterAlign軟件系統在工業自動化領域應用極為廣泛,軟件的界面操作簡便,便于用戶快速上手。在此案例中,利用MasterAlign軟件進行高精度、高速度的對位作業,其對位精度甚至可達到±0.01mm,且對位過程在0.3秒內即可完成。

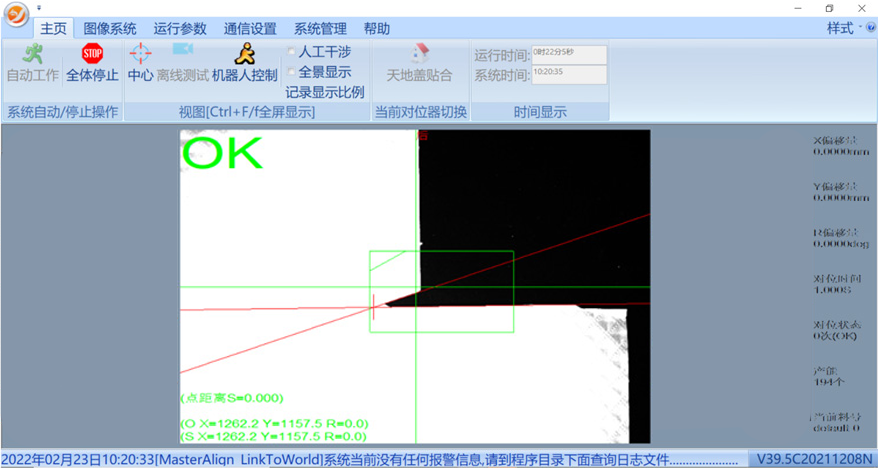

MasterAlign應用軟件主界面

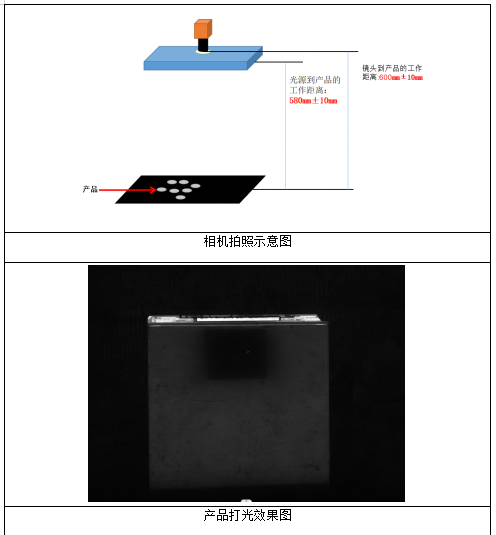

打光配置和實際Mark點拍照圖如下:

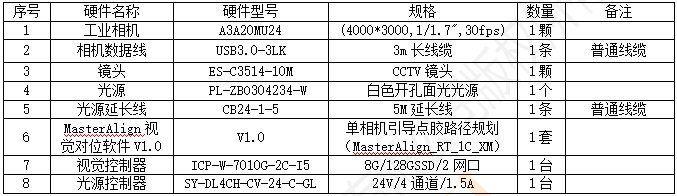

硬件配置清單如下:

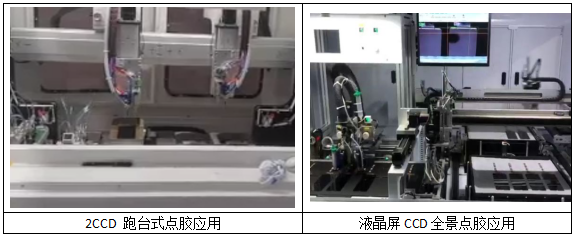

此方案適用領域為:固定各種電子元件,如電阻、電容、芯片等、集成電路保護封裝、線路板點錫膏、燈具的灌裝。


深圳市雙翌光電科技有限公司主要產品包括視覺對位系統機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品,主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用,技術先進,性能穩定,運行順暢,助力客戶減員增效,實現自動化轉型升級。
