PE膜，即聚乙烯薄膜，是家電行業中廣泛使用的一種保護膜材料。它以其質輕、柔軟、透明度高以及易加工成型的特性，成為保護家電表面免受劃痕、灰塵和污染的理想選擇。PE膜不僅具有良好的物理性能，還具備較低的成本優勢，因此在家電制造和運輸過程中扮演著重要角色。

在家電生產過程中，PE膜常常需要根據家電產品的具體形狀和尺寸進行定制裁剪，即模切工藝。模切工藝通過精確的刀具，將PE膜切割成與家電表面完美貼合的形狀，以實現最佳的保護效果。這一過程要求高度的精確度和效率，以確保家電產品在出廠時能夠擁有完美的外觀和有效的保護，否則可能會造成產品的磨損、外觀的破壞，這樣就影響了產品的售賣。所以如何裁切適合的PE保護膜不是一件小事

模切機在PE膜的模切加工過程中，通過使用MasterAlign視覺對位軟件，將為整個生產流程帶來了革命性的變革。MasterAlign視覺軟件是雙翌公司為適應市場快速發展及各種應用場合需求而開發的一款通用型視覺對位軟件，作為業界最簡單的視覺定位，對位軟件，卻有著絕不簡單的軟件功能，它可以為模切機加工PE膜的精準模切提供了強大的技術支持。

優點一：高精度定位
MasterAlign視覺軟件能夠?qū)崟r(shí)捕捉并分析PE膜及待加工家電產品的圖像信息，CCD相機抓取材料的MARK點，再通過精確的算法計算出最佳切割路徑和位置，實現微米級的定位精度，對位能夠精準的控制在1~2絲。這不僅大大提高了模切機生產的準確度，極大的減少了PE膜材材料浪費和返工率，節省了用料成本。

優點二：智能化調整
MasterAlign視覺軟件具備強大的智能分析能力，能夠自動適應不同型號、不同尺寸的家電產品，能夠做到快速的換型，快速的調整切割參數，同時也確保每一次模切都能達到最佳的效果。這一特性使得生產線更加靈活，也能節省因?yàn)椴煌瑧?yīng)用而造成的額外花銷，助力企業快速響應市場需求的變化。

優點三：質量追溯與數據分析
MasterAlign視覺對位軟件還具備完善的數據記錄與分析功能，能夠?qū)崟r(shí)記錄每一次模切的數據，包括切割位置、精度、速度等，為質量追溯和工藝優化提供可靠依據。用戶可以通過導出的數據進行產線的分析，企業可以通過數據分析不斷改進生產流程，提升產品質量，降低生產成本。

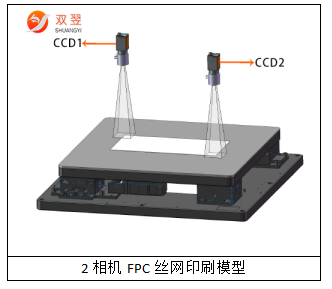

MasterAlign視覺軟件在家電PE保護膜的模切加工中，超高的定位精度與視覺對位速度不僅顯著提高了生產效率和產品質量，也是降低了大量的人力成本和膜材原材料的浪費。MasterAlign視覺對位系統在此PE保護膜中的應用模型如下：

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達±0.02mm，對位時間在0.4s內完成。

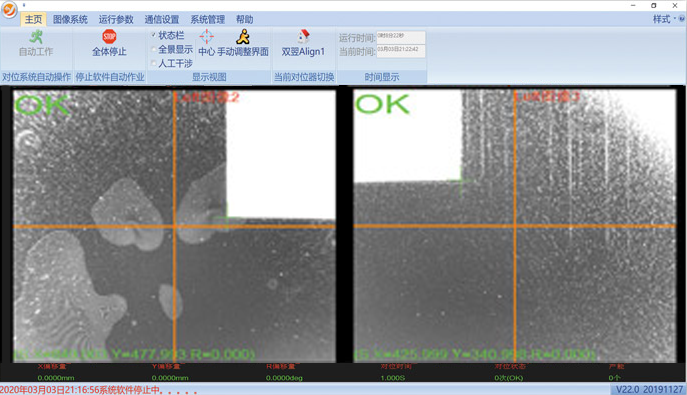

MasterAlign-2C軟件主界面

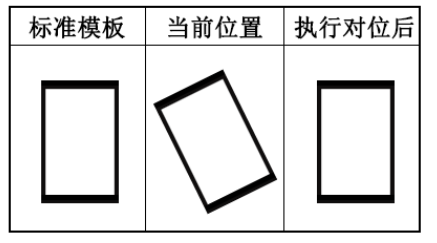

對位原理圖示

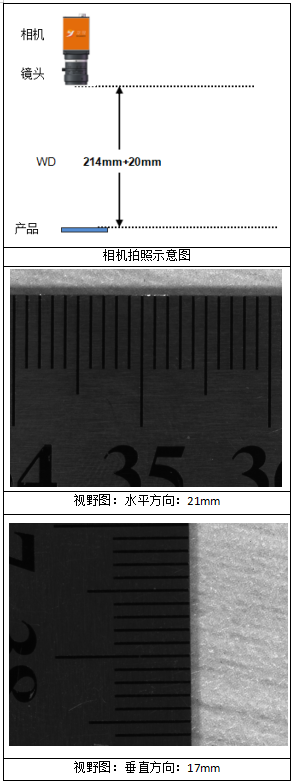

打光配置和實際Mark電拍照?qǐng)D如下：

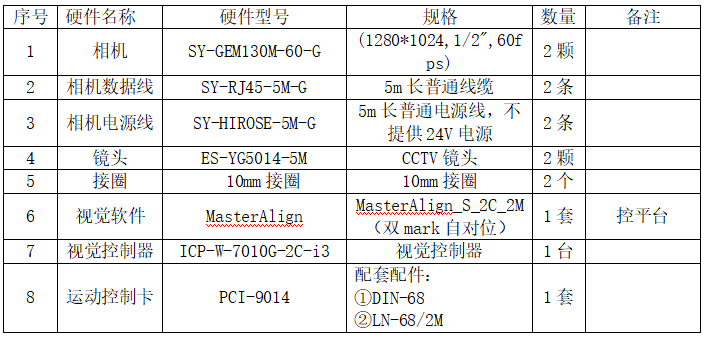

硬件配置清單如下：

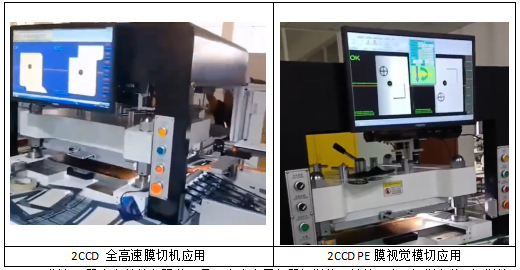

此方案適用領域?yàn)?各式膜材、FPC、軟硬結合板（R-FPC）、、多層板等材料的模切加工制造。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。
