晶圓加工:從沙粒到芯片的奇妙旅程

發布時間:2024-07-23 10:47:36 瀏覽次數:1179

在現代科技的浩瀚領域中,芯片扮演著至關重要的角色。它們是計算機、智能手機、電子設備和其他高科技產品的核心。然而,很少有人了解到在這些微小而強大的芯片背后,是一項令人驚嘆的工程成就——晶圓加工。本文將詳細介紹晶圓加工的過程,從原材料到成品芯片的制造過程。

第一部分:原材料準備

晶圓加工的第一步是準備原材料。這些原材料主要是硅單晶片,它們具有優異的電子特性。最初,硅材料以矽石的形式存在于大自然中,通過一系列的化學反應和高溫處理,將其提純為多晶硅塊。接下來,多晶硅塊會通過單晶生長過程,使用一種叫做Czochralski法的方法,使其逐漸轉變為完全的硅單晶片。

第二部分:晶圓制備

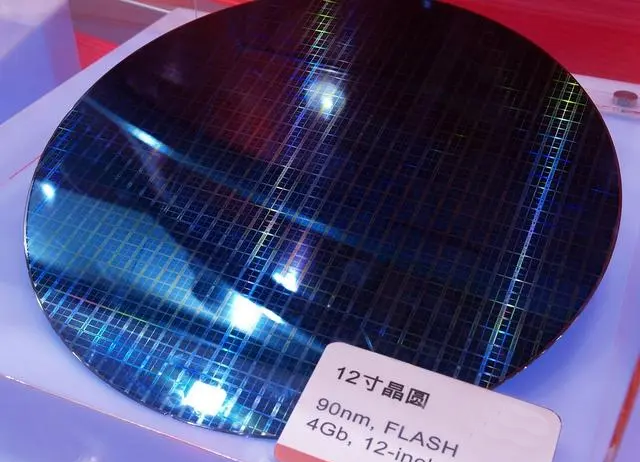

一旦獲得了完全的硅單晶片,接下來的步驟是將其切割成薄片,即晶圓。晶圓通常具有直徑為200毫米或300毫米的圓形形狀,并且非常薄,通常只有幾十微米的厚度。這些硅晶圓將成為芯片制造的基礎。

第三部分:掩膜制作

在晶圓加工的下一階段,需要使用光刻技術來制作芯片上的微小電路。光刻是一種將光通過掩膜映射到硅晶圓上的技術。掩膜是一種類似于透明照片底片的物質,上面印有所需電路的圖案。晶圓被涂覆上一層感光膠,然后將掩膜放置在其上,并通過曝光和化學處理,將電路圖案轉移到感光膠上。

第四部分:蝕刻和沉積

在光刻之后,需要對晶圓進行蝕刻和沉積,以形成電路的實際結構。蝕刻是通過將晶圓暴露在化學物質中,將多余的材料去除,從而形成所需的形狀和結構。沉積是指將其他材

料沉積在晶圓表面,以填充空隙和形成連接。這些過程在特定的溫度和氣氛條件下進行,確保高精度和可靠的電路結構。

第五部分:金屬化和封裝

當電路結構形成后,需要對其進行金屬化。這意味著在電路的表面覆蓋一層金屬,通常是銅。金屬層將用于連接電路元件和提供導電性。然后,芯片會通過一系列的封裝工藝,將其保護在一個塑料或陶瓷封裝中。封裝不僅提供了物理保護,還為芯片提供了電氣連接和熱管理。

結論:

晶圓加工是一項復雜而精密的工藝,涉及多個步驟和高度專業的設備。從原材料的提純到最終的芯片封裝,每個階段都需要嚴格的控制和精確的技術。通過晶圓加工,我們能夠創造出微小而功能強大的芯片,推動了現代科技的飛速發展。在未來,隨著技術的不斷進步,晶圓加工將繼續發展,并為我們帶來更多令人驚嘆的創新和應用。
