本教程適用于雙翌7010、7230、7430、5200、5230系列的工控機（以實際機型為準）

一、工控機電源拆卸方法

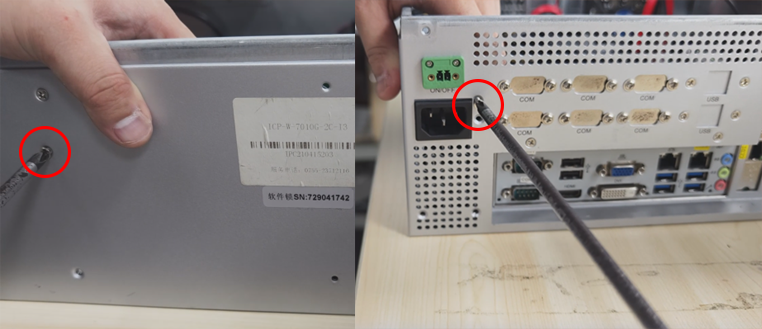

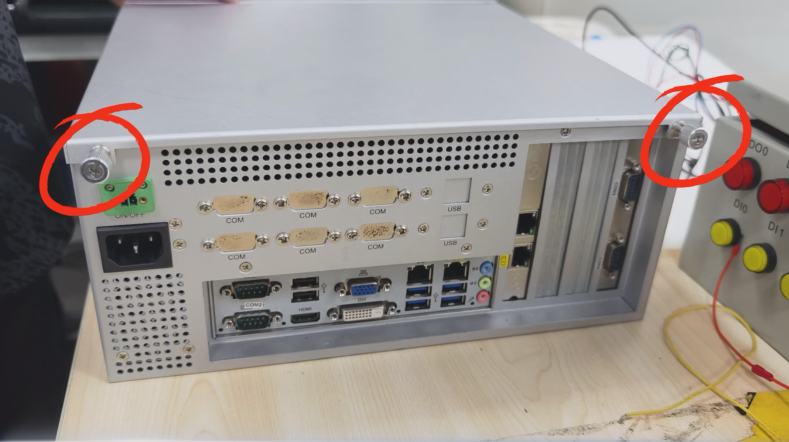

1.首先卸下工控機擋板的兩顆螺栓，將工控機的擋板拆下。

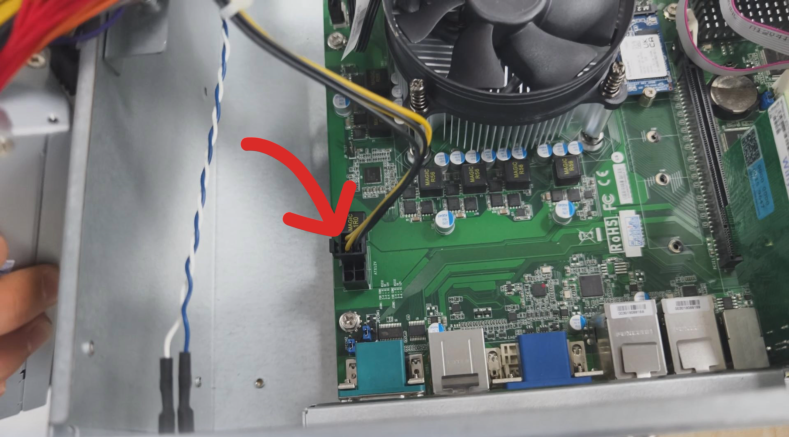

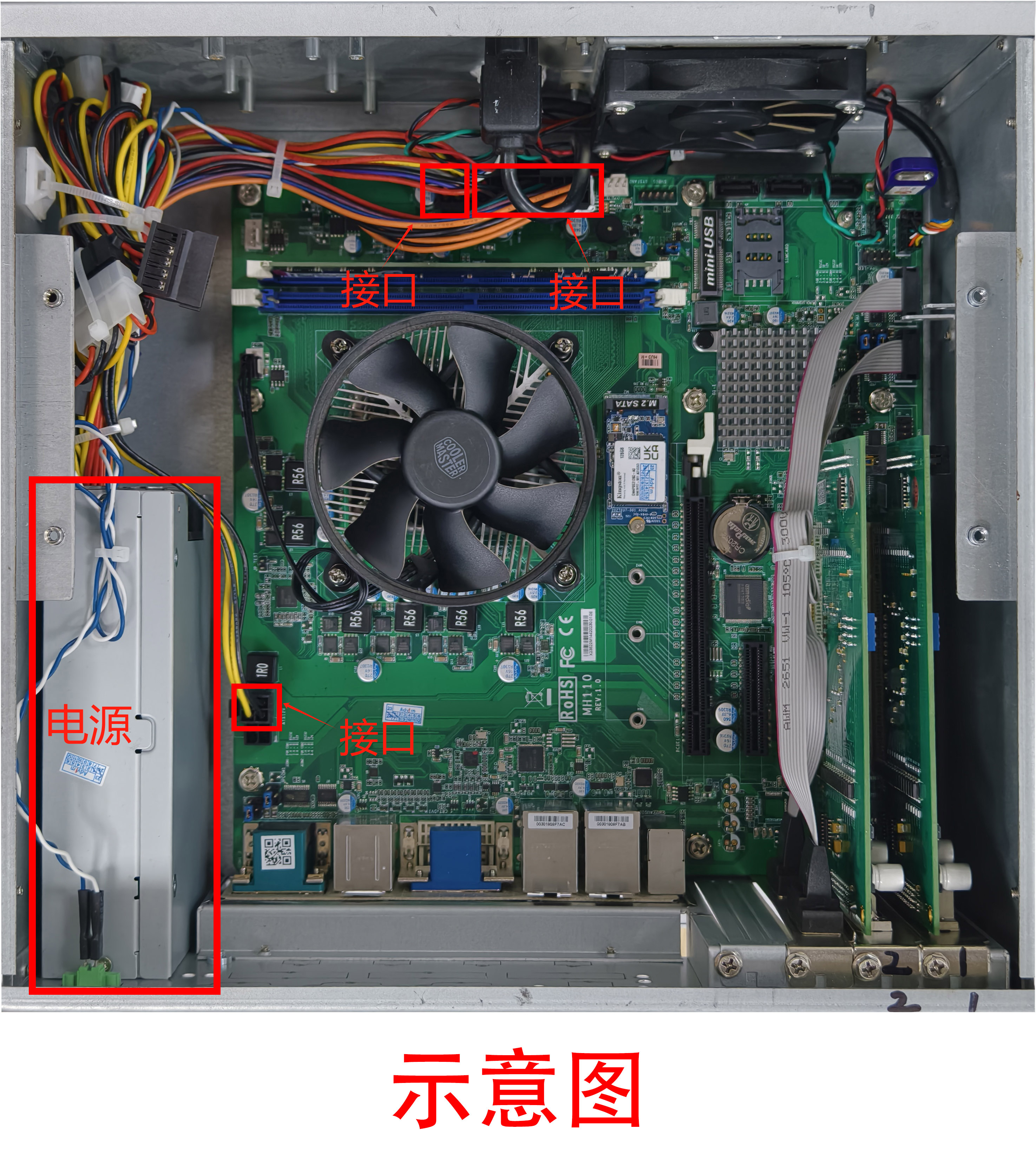

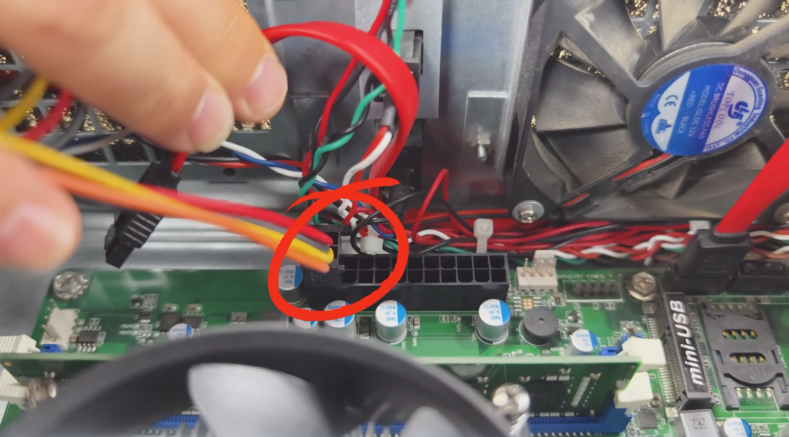

2. 將此處的接口拔出，注意拔出是要將卡扣按住，才能拔出。

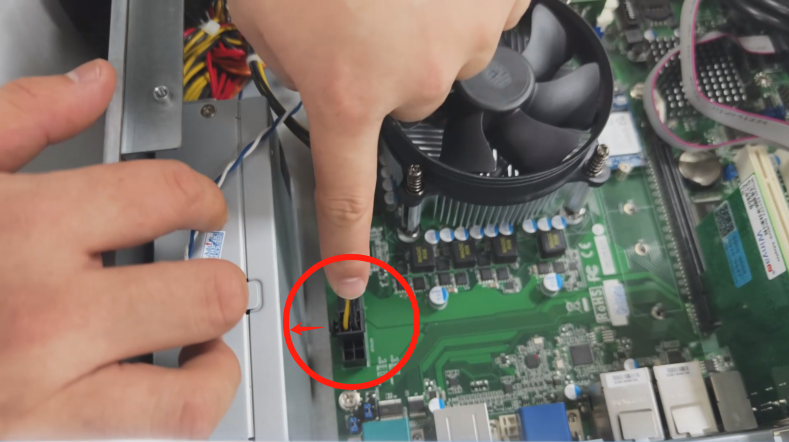

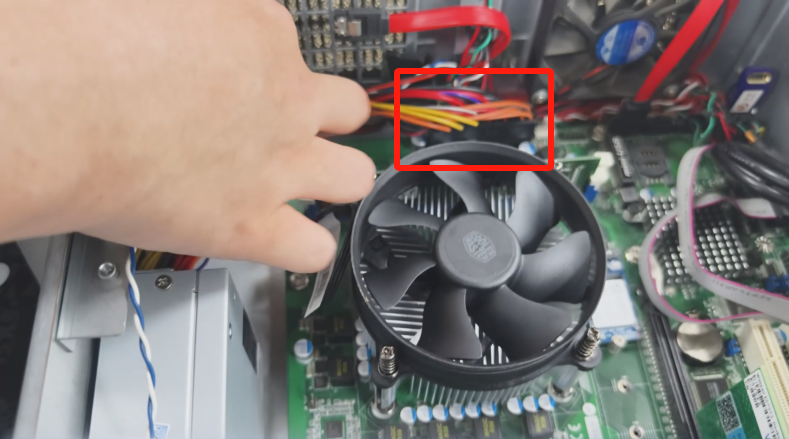

3.下一步再將此處的電源接口拔出，同理要按住卡扣拔出，拔出后旁邊較小的一個接口也會順勢拔下。

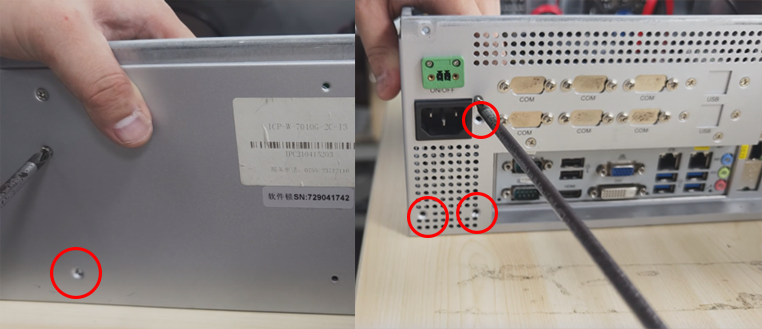

4.接口拔完后需要將電源螺絲卸下，先將側邊的兩顆卸下，再將另一側的四顆螺絲卸下。

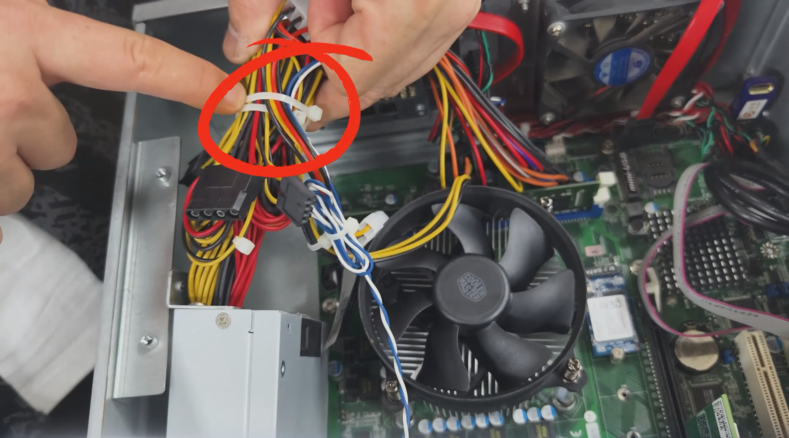

5.（注：拔出前先確認下線材有沒有被扎帶捆住，有的話要剪掉再拆電源）所有螺絲拆除后，將電源輕輕拆除即可；

二、工控機電源安裝方法

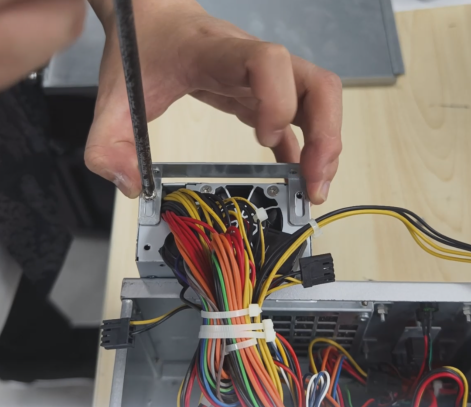

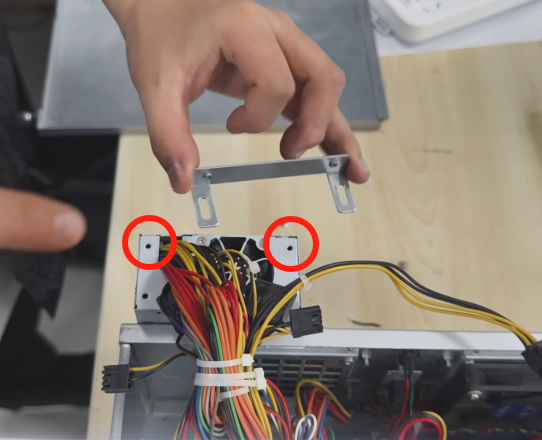

1.第一步，首先將配件組裝好，確認好方向，將配件對齊此處兩個螺絲孔，上螺絲扭緊。

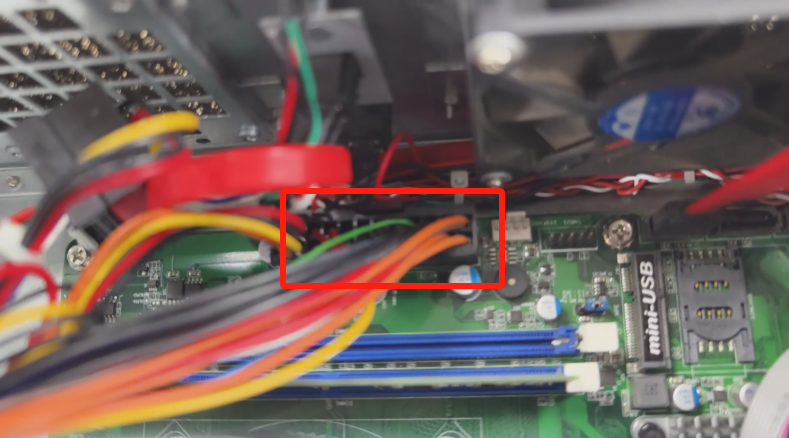

2.下一步將接口接上，確認好接口方向后再插入，可以看到插的是靠內的四個口。

3.下一步將較小的電源接口凸起朝外，插在靠左的位置，下一步將較大的電源接口，凸起朝外，插在剩余的位置上，注意：插入接口時聽到卡扣發出聲響才算是完全插入。

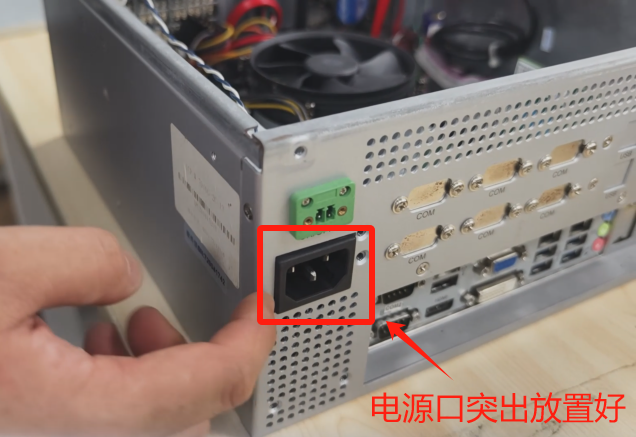

4.下一步將電源輕輕放進工控機，注意電源口位置要對接好，突出放置。

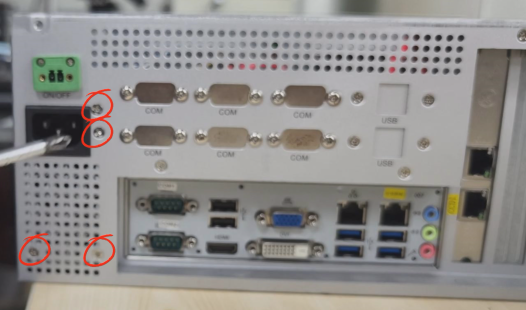

5.將兩側的螺絲扭上，在上螺絲時，可以先將兩側最上邊的螺絲扭上，這樣可以固定好電源，方便將剩余螺絲扭上。

6.將剩余的四顆螺絲扭上，完成電源的組裝。

本教材是關于雙翌7010/7230/7430/5200/5230系列的工控機該如何進行電源的拆卸與安裝，旨在教會用戶如何進行電源的更換，方法適用于以上系列機型，特殊情況以實際為準。
