機器視覺系統的效能在很大程度上依賴于光源的選擇，這對于圖像的質量和視覺檢測的精確性至關重要。

1.側部光源

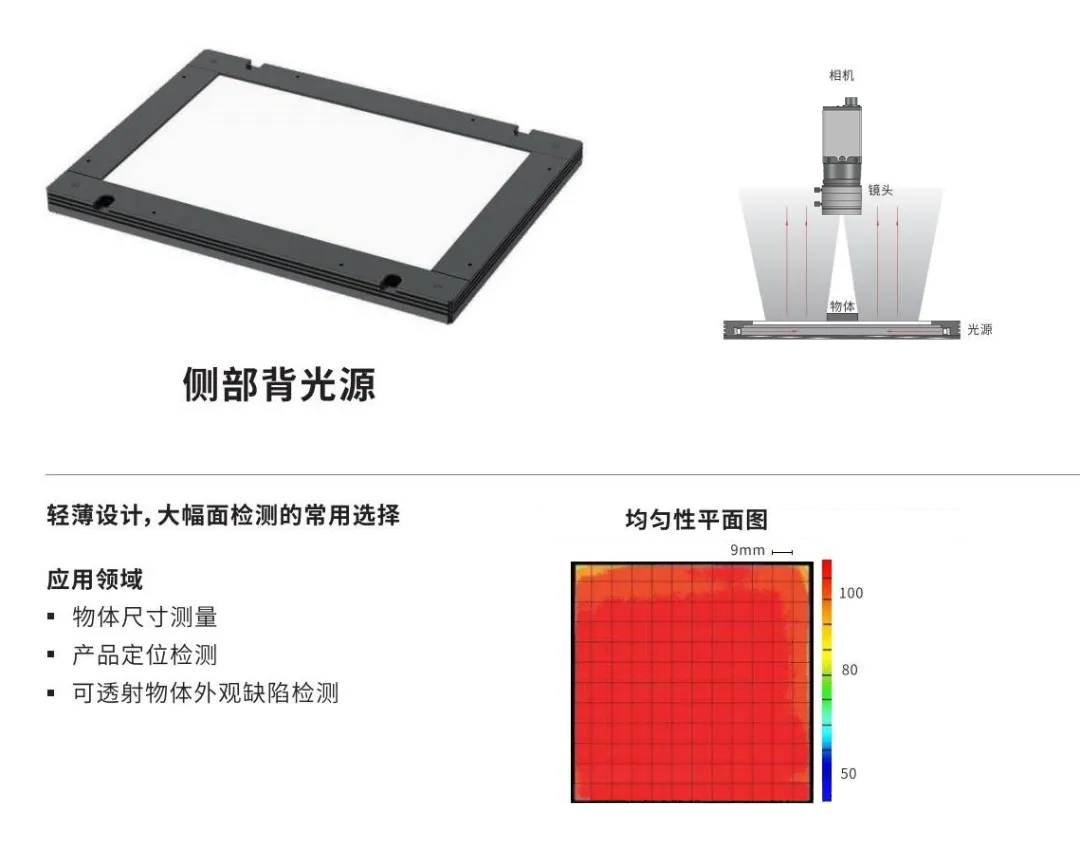

側部背光源

特點：側部背光源通過側向投光，能夠顯著突出目標物體的輪廓，形成鮮明的邊緣對比，這有助于圖像處理系統更精確地執行邊緣檢測算法。

應用場景：這種光源尤其適合于需要高精度輪廓識別的工業應用，如金屬零件的外形尺寸測量或塑料件的缺陷檢查。

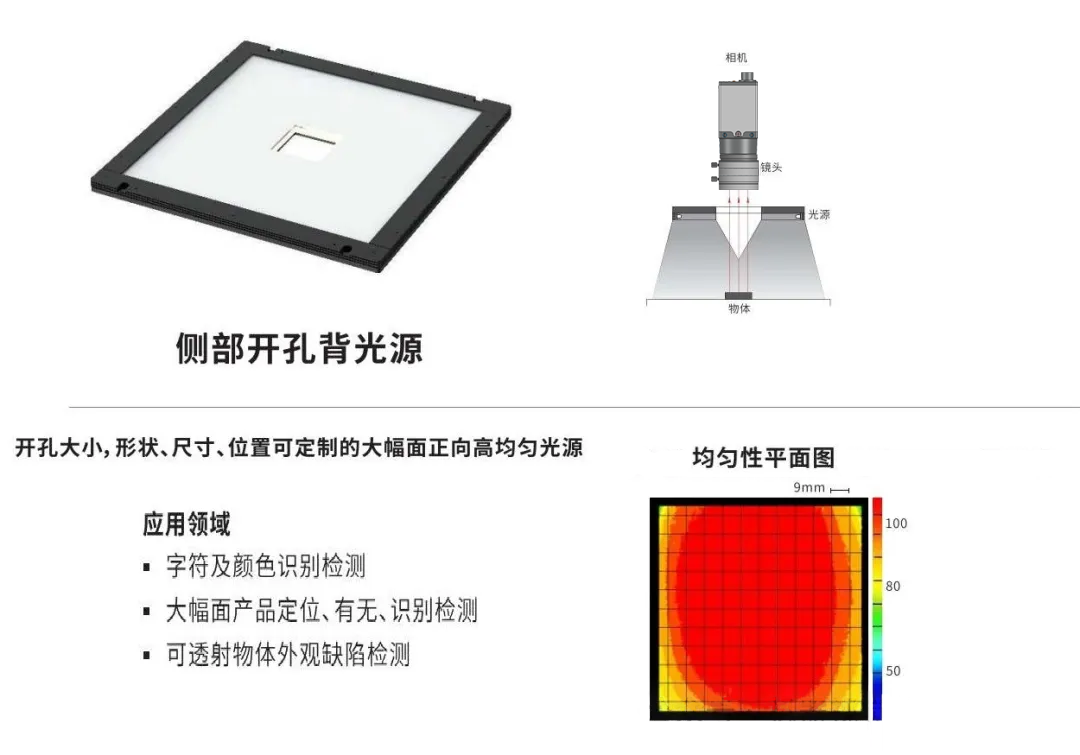

2.側部開孔背光源

特點：側部開孔背光源結合了背光照明的優勢和中心開孔的設計，使得相機能夠通過開孔直接觀察目標，有效地減少光線干擾。

應用場景：適用于空間受限且需要同時獲取物體表面細節和邊緣信息的檢測系統，例如在電子組件裝配和質量控制中的應用。

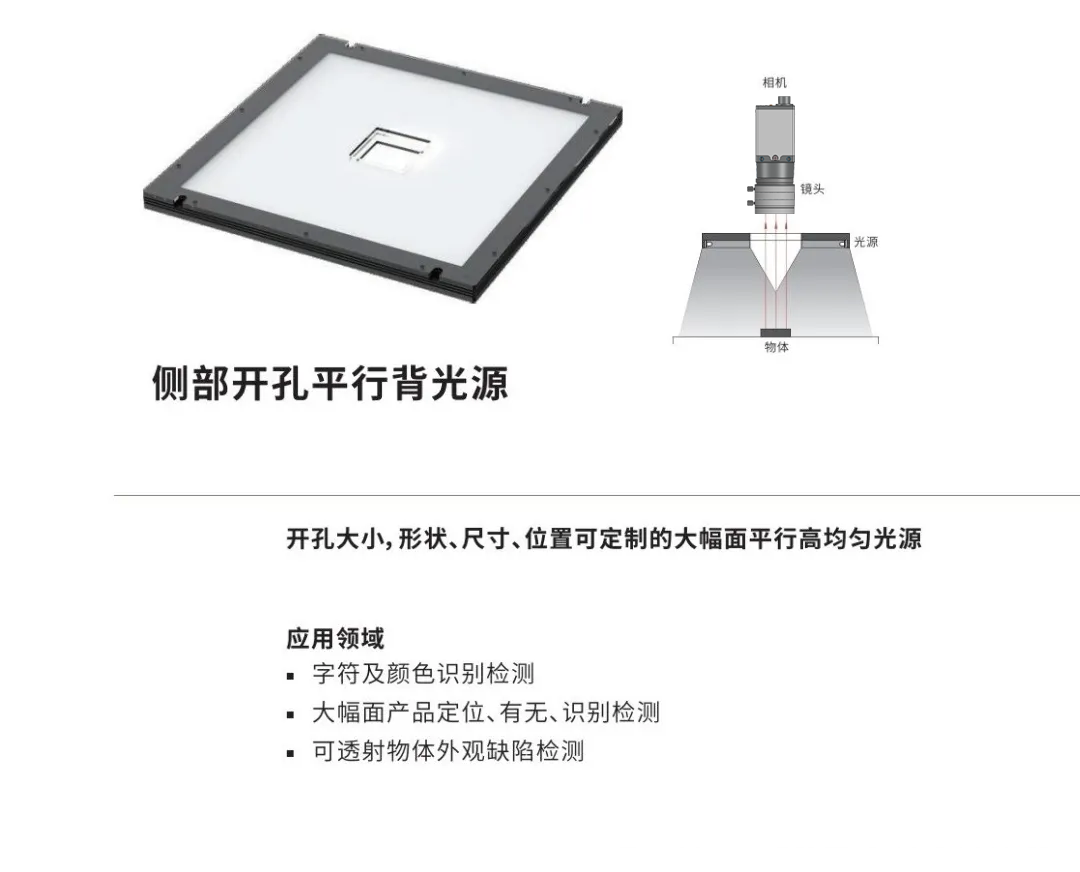

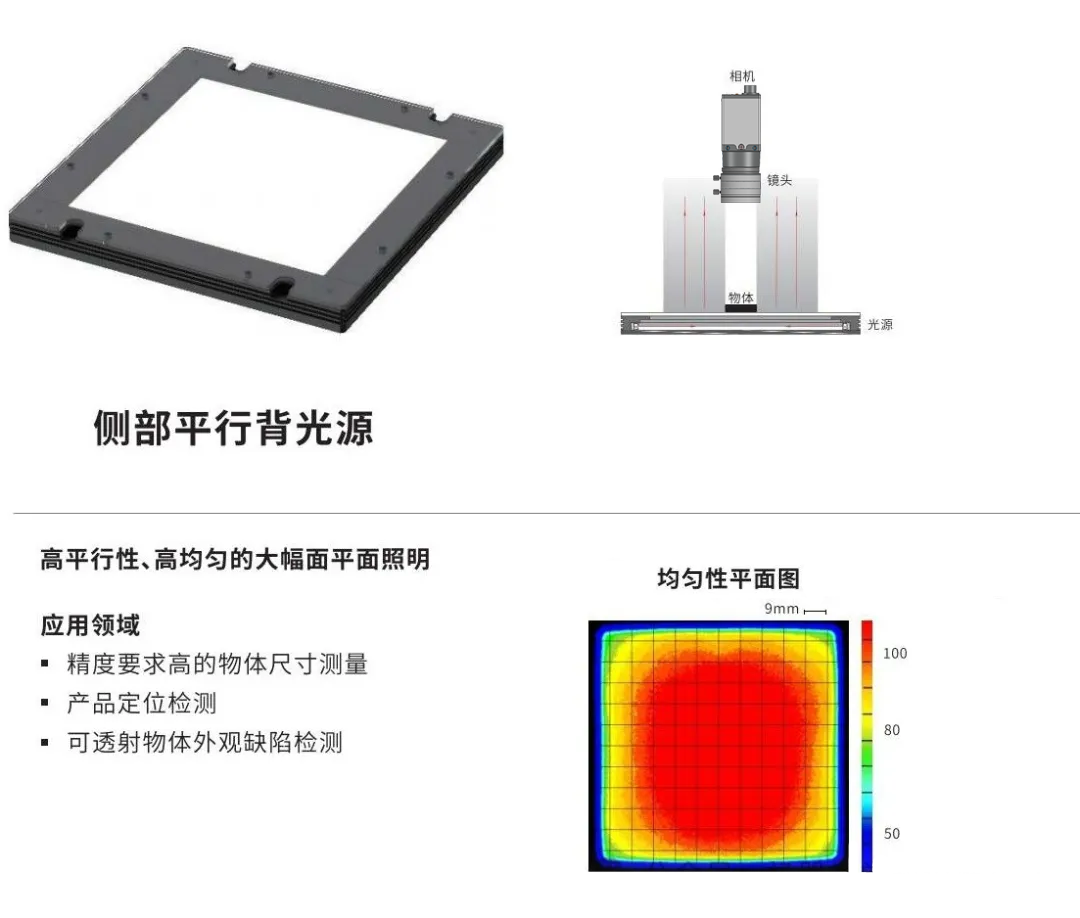

3.側部開孔平行背光源和側部平行背光源

特點：提供非常均勻的光線，極大地減少陰影，這對于形成高對比度的圖像至關重要。

應用場景：這些光源非常適合于精密工業應用，如半導體芯片的表面檢查或精密零件的表面完整性評估。

底部光源

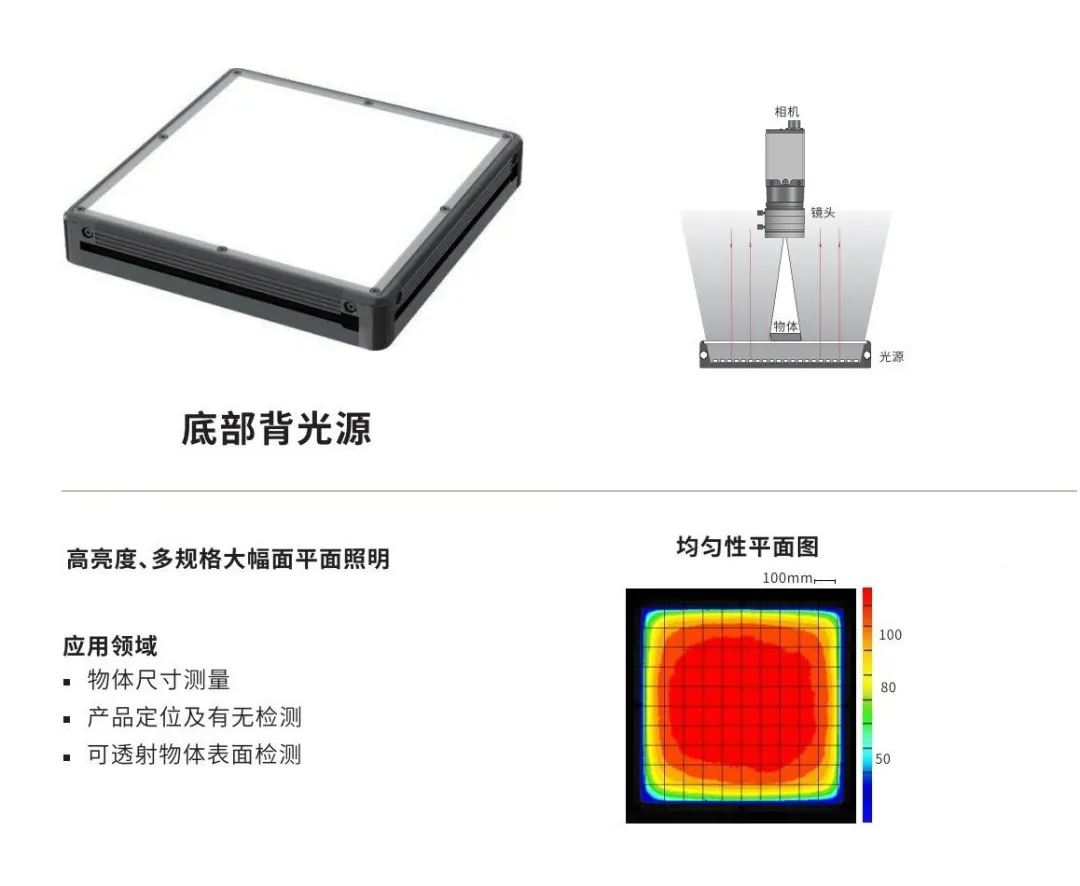

1.底部背光源

特點：底部背光源從下方照亮物體，突出其輪廓和形狀，非常適合生成高對比度的圖像，以便進行形狀分析和尺寸測量。

應用場景：廣泛應用于各類制造業中，尤其是在自動化生產線上進行快速且精確的部件檢驗，如汽車行業中零件的合規性測試。

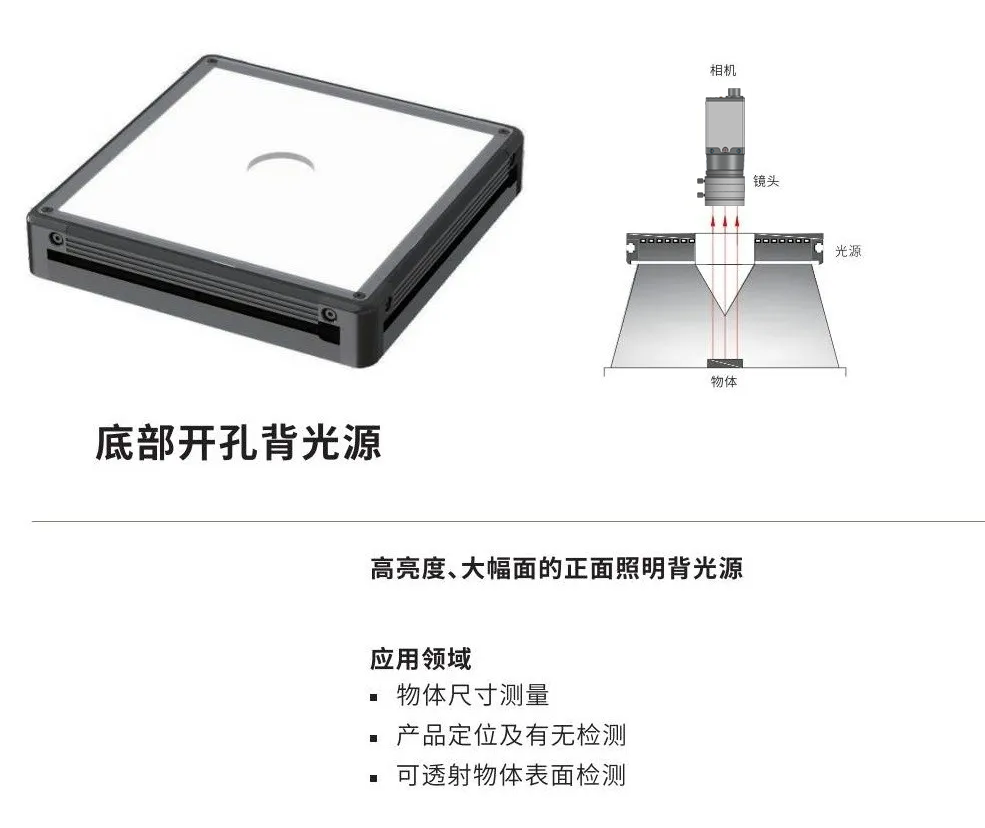

2.底部開孔背光源

特點：結合底部背光的清晰輪廓特性與中央開孔的設計，增加了照明和觀察的靈活性。

應用場景：特別適合需要對物體進行多角度檢視的復雜檢測任務，如包裝行業中瓶蓋的密封完整性檢查。

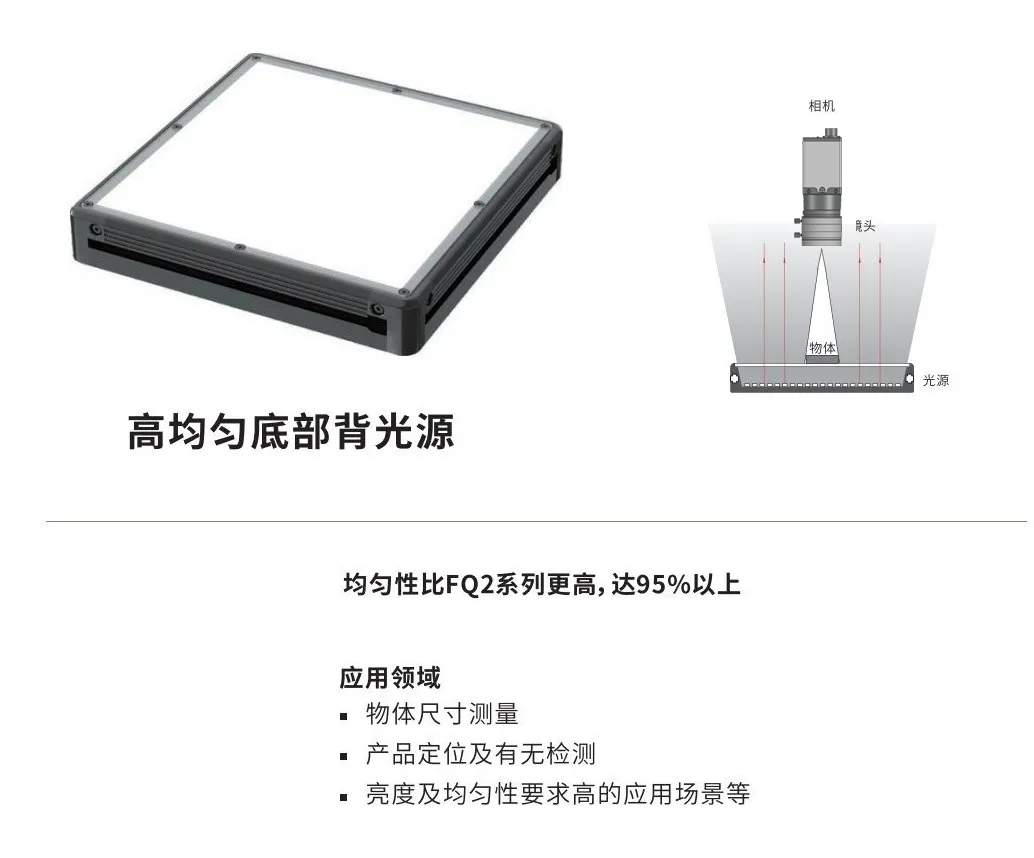

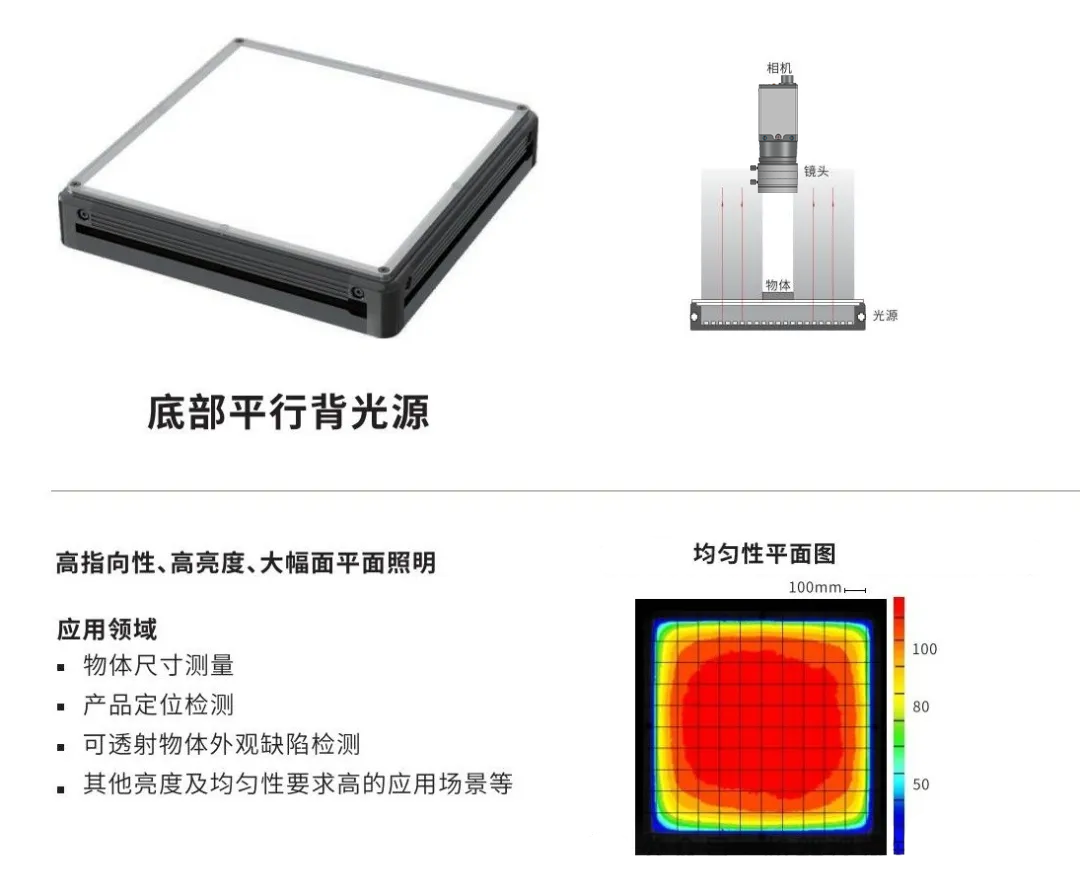

3.底部平行背光源和高均勻底部背光源

特點：提供極其均勻的照明，幾乎不產生光斑，這是進行精確測量和詳細檢查的理想光源。

應用場景：適用于需要極高精度圖像分析的場合，例如在機械加工和電子制造領域，對精細零件進行尺寸和形狀的精確測量。

每種類型的光源都有其特定的優勢和適用場景。在工業自動化和質量控制領域，正確選擇光源是提高機器視覺系統性能和檢測效率的關鍵。
