初級像差之色差

什么是色差？

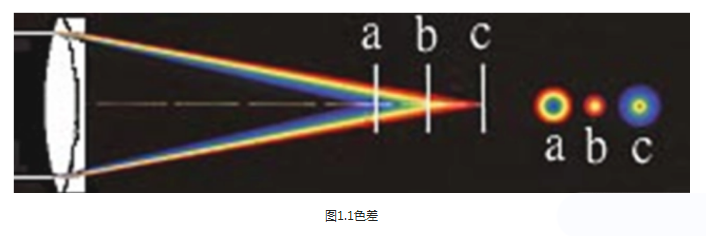

用白光進行成像時，除了每種單色光仍會產生五種單色色差外，還會因不同色光有不同折射率造成的色散，而使不同的色光有不同的傳播光路，從而呈現出因不同色光的光路差別而引起的像差，稱之為色像差（簡稱色差）。

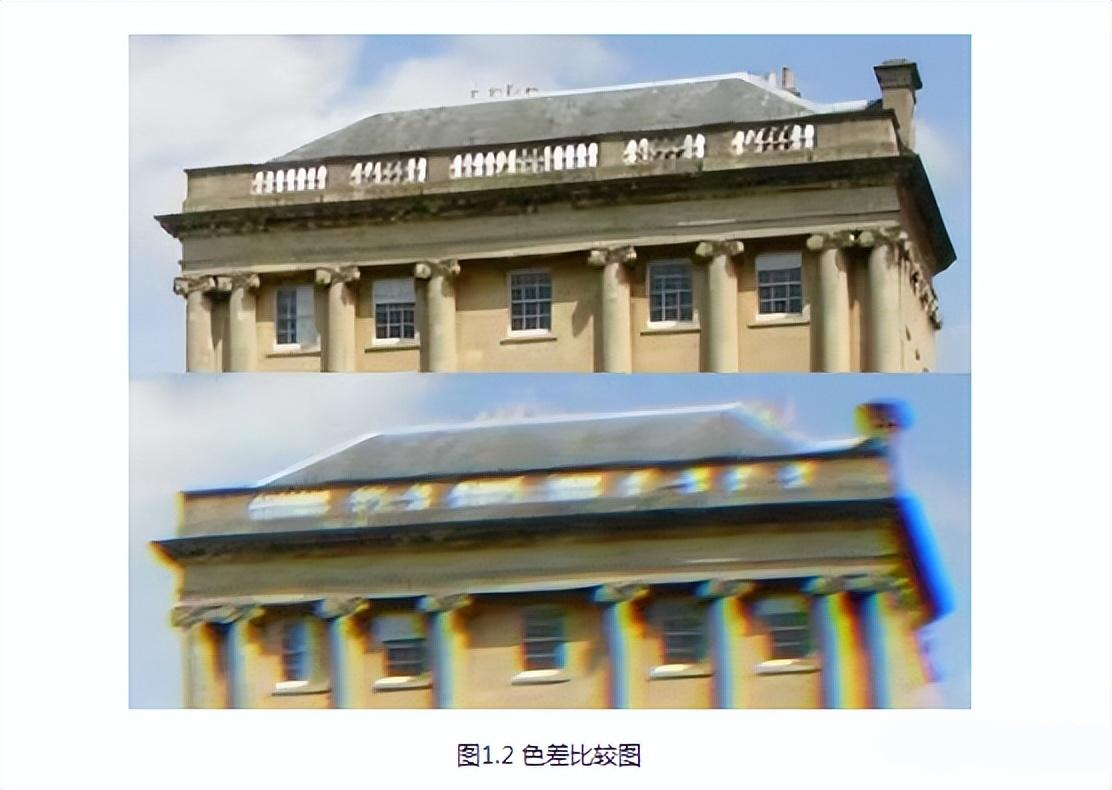

同一場景兩張不同鏡頭拍出來的照片比較：上方的照片來自更高質量的鏡頭，下方照片則出現了明顯的色差，特別是房頂右側的部分出現了明顯的紫色邊緣。

色差的分類

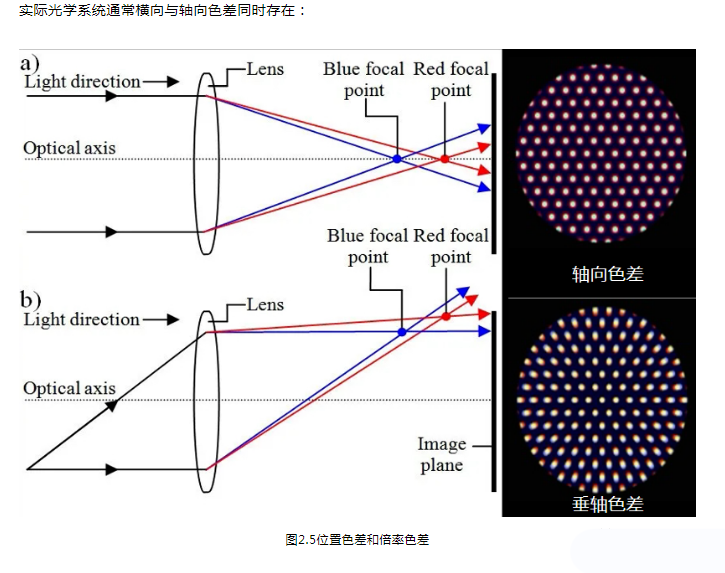

色差可以是縱向的，由于不同波長的色光和焦距不同，從而它們各自聚焦在距離透鏡遠近不同的點上；色差也可以是橫向或平行排列的，由于透鏡的放大倍數也與折射率有關，此時它們會各自聚焦在焦平面上不同的位置。因此色差因性質不同而分為位置色差（又稱軸向色差）和倍率色差（又稱垂軸色差）兩種。

2.1 位置色差

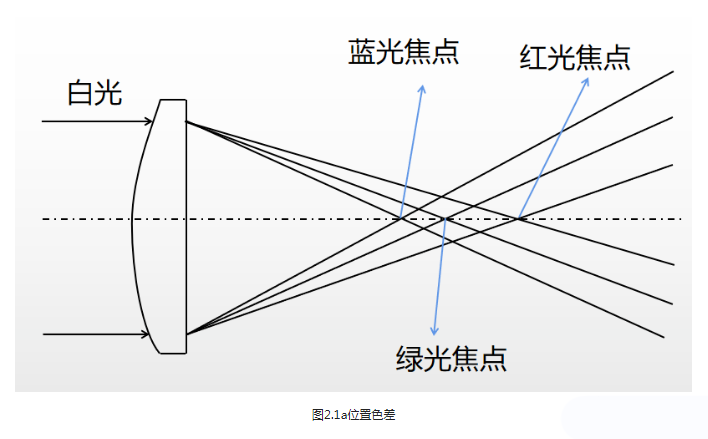

定義指的是光軸上的位置，因波長不同產生的顏色有不同焦點的現象，由于不同色光焦距不同，物點不能很好地聚焦成一個完美的物點，所以成模糊像。

圖片上半部分出現了綠色色差，靠近相機的下半部分出現了紫色色差。

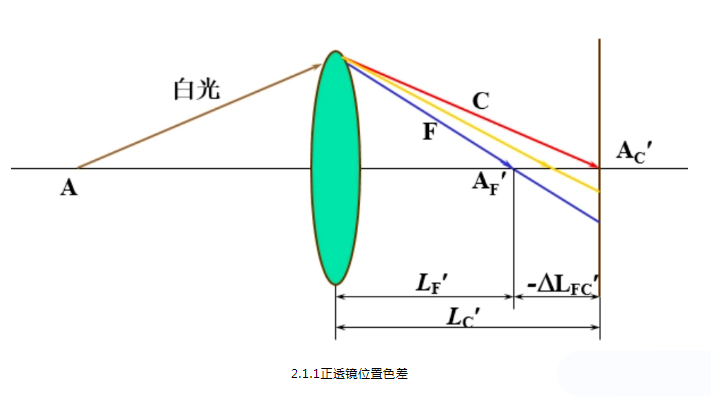

舉例：2.1.1正透鏡位置色差

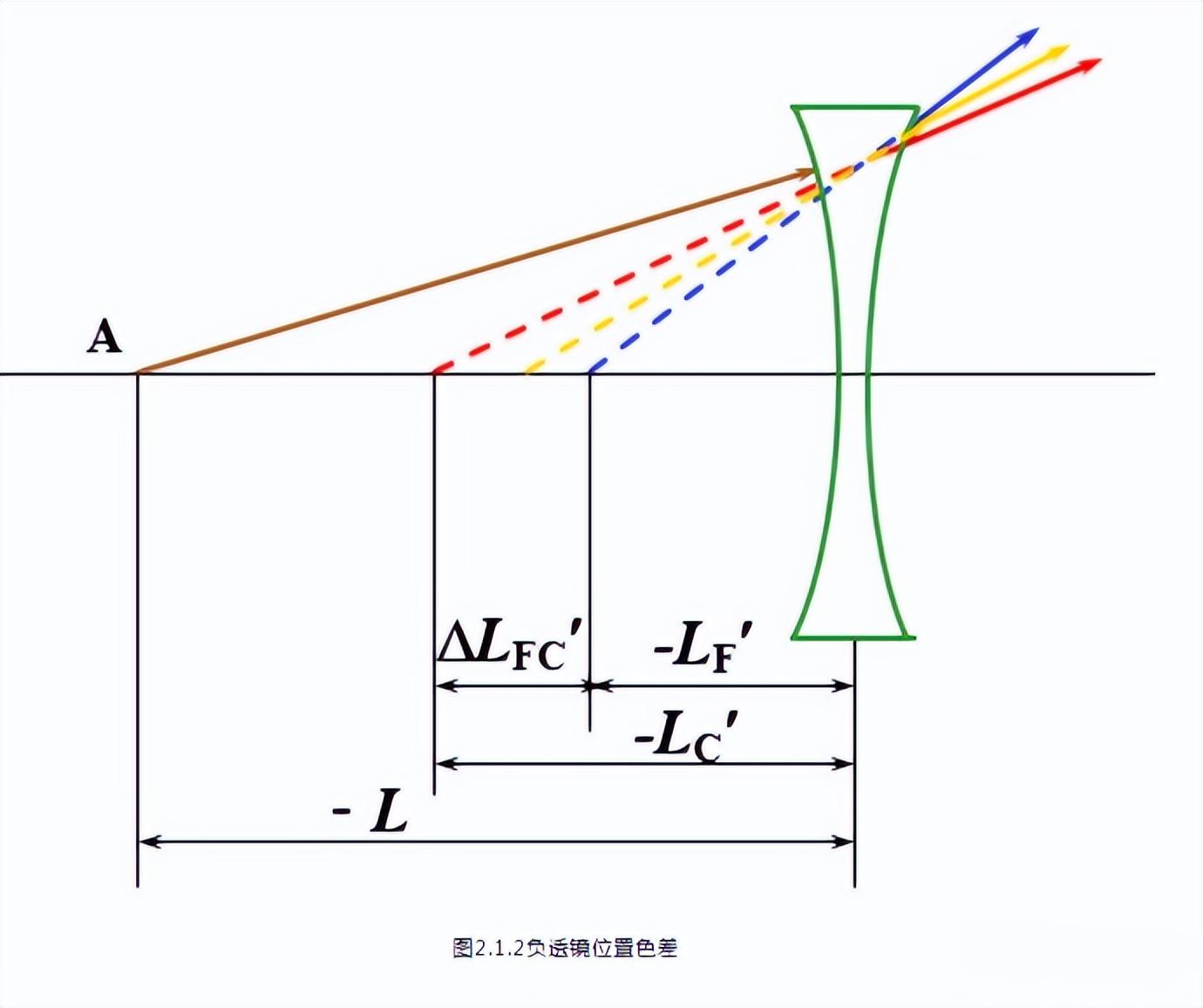

2.1.2負透鏡位置色差

當光學系統的光學結構是未知時，如要設計一個攝影鏡頭，因初級位置色差與光學系統結構之間的關系表現得不明顯，不能用上述方法直接求得滿足一定色差要求的光學系統的初始解。在此種情況下，需把色差表示成每一透鏡的分布之和。當把透鏡厚度略去，所得到薄透鏡系統的色差分布，其形式是非常簡單的。

從推得的結果知道，初級位置色差決定于透鏡的光焦度和制造透鏡所用玻璃的光學特性。在光焦度一定時，玻璃的阿貝常數愈大，色差愈小；通常情況下，正透鏡產生負色差，負透鏡產生正色差。因此，消色差的光學系統通常都是由正負透鏡組成，以使它們的色差互相補償。每塊透鏡對色差的貢獻除了與光焦度和阿貝常數有關外，還跟透鏡在光路中的位置，即光線的入射高度有關。

2.2倍率色差

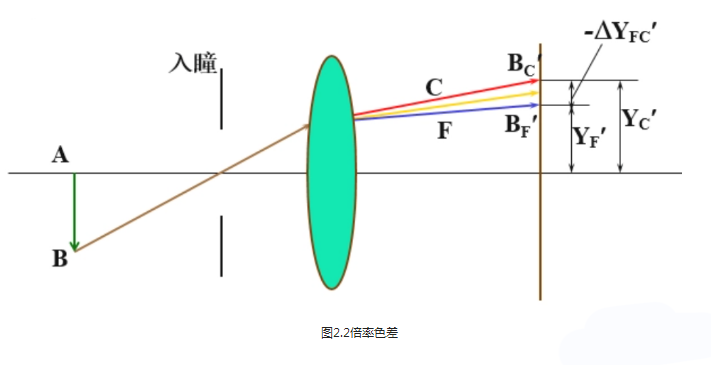

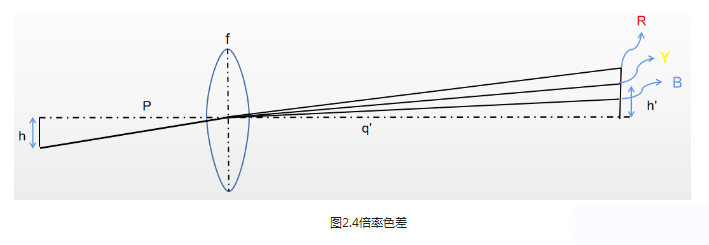

倍率色差是一種因不同色光成像的高度（也即倍率）不同而造成的像大小差異的色差。它是以兩種色光（此即F光和C光）的主光線在高斯像面上的交點高度之差來度量，以符號表示之。如圖2.2。

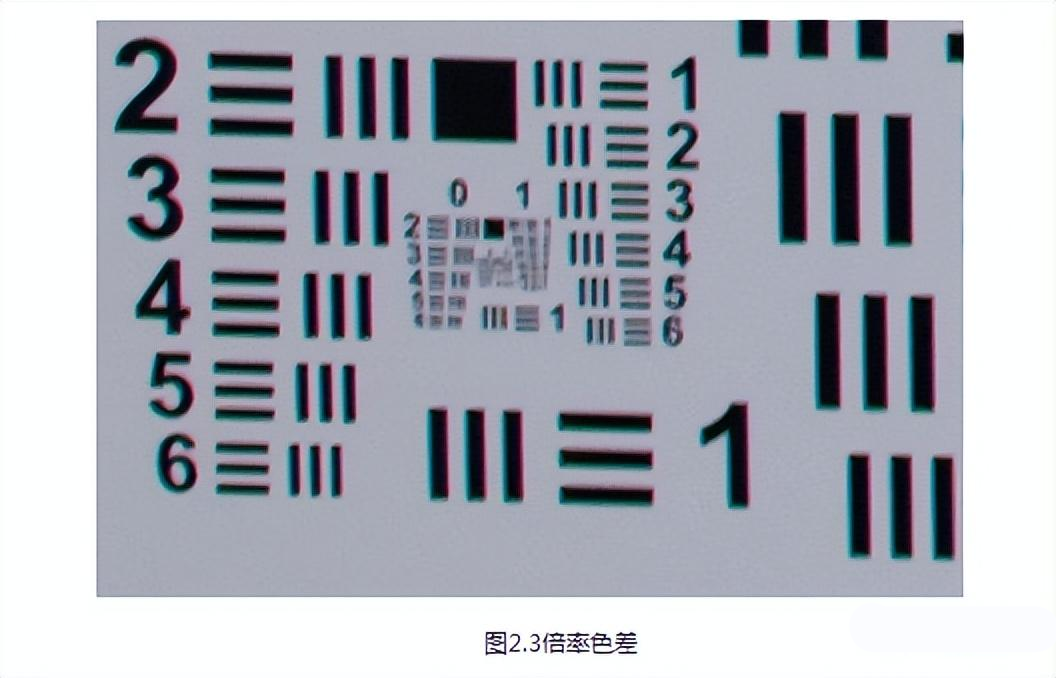

在倍率色差中，由于不同光線波長的折射率不同，導致像平面上不同顏色波長的光線產生橫向色散，即不同顏色有不同的放大倍率：

通常視場角FOV越大的光學系統，其成像光場邊緣處橫向色散越嚴重。并且由于這是由材料自身性質產生的問題，因此色差只可能盡量減小，無法完全消除（至少目前的光學材料無法做到）尤其以焦距越短色散越難以消減，在光場邊緣通常會出現橫向色散。

影響色差的主要因素

①入射角越大，色差越大

賽德像差的解析式由三角函數的泰勒分解式得出：

（3）

考慮一個鏡組：

θ為入射角，可以看出入射角越大，受到公式（2）第二項以及后面各項的影響越大，及入射角越大，越偏離一階完美呈像，所以可以得出入射角越大色差越大。

②彎曲角越大，色差越大

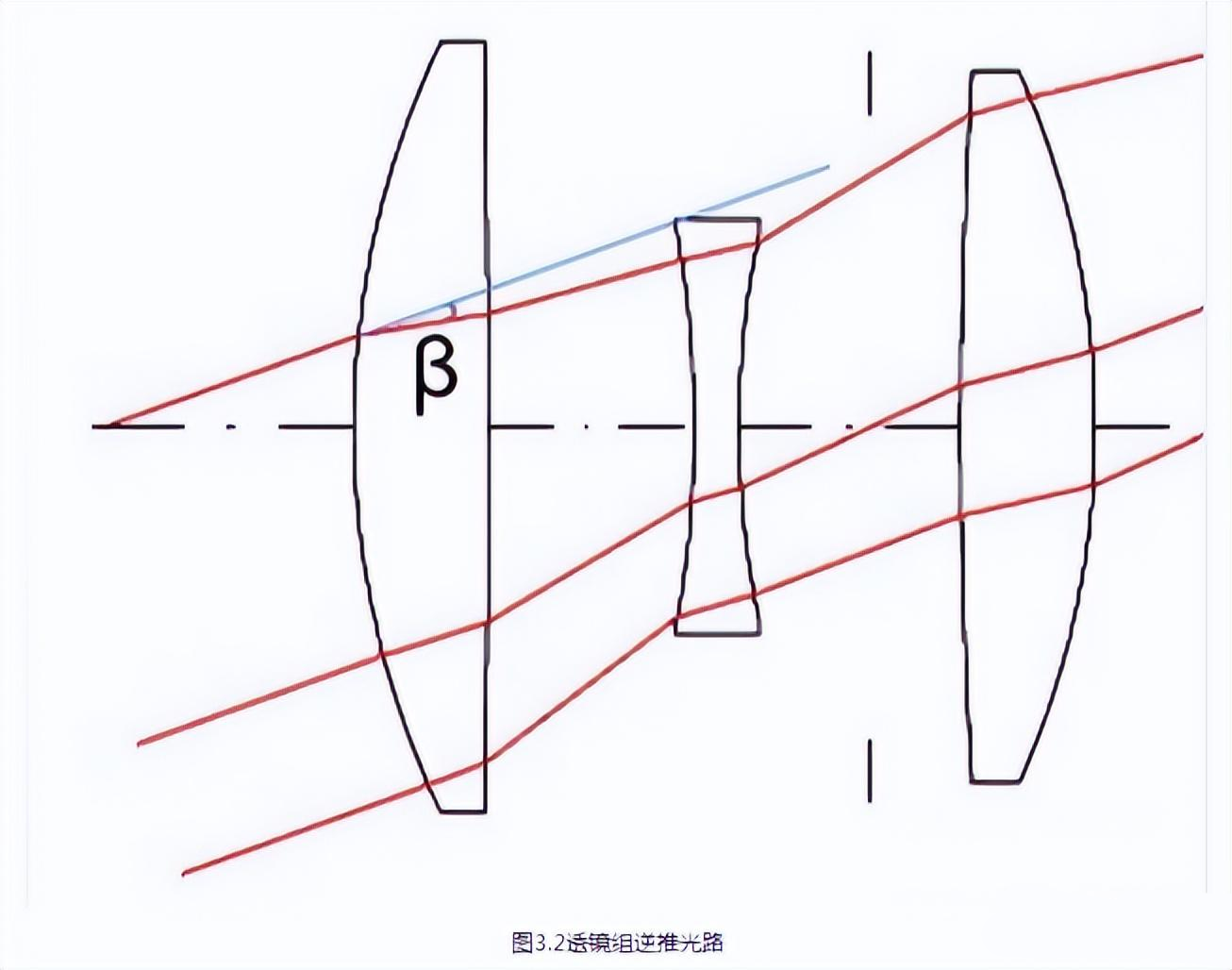

由于光路可逆，我們將光路逆推回去：

β為彎曲角，即光線的彎曲的角度。由于光路可逆我們同樣根據β角與式（3）獲得推論：即彎曲角越大，越偏離完美成像。再從色散角度分析，我們也可得出彎曲角越大色散越大，因此彎曲角越大，色差越大。

③光線離軸越遠，色差越大

光線離軸越遠，入射角與彎曲角由于透鏡曲率變化的原因，光線的入射角與彎曲角越大，因此離軸越遠色差越大。

④透鏡組表面曲率越大，色差越大

由①和②原則出發，我們可以發現：透鏡曲率越大，光線的入射角與彎曲角越大，因此透鏡表面曲率越大，色差越大。
