線掃相機是什么？線掃相機被定義為獲取圖像一維（1D）信息的相機。從根本上說，線掃相機不同于面陣相機，因為它有一個由傳感器組成的線性陣列，而不是二維（2D）矩陣。通過系統的一維攝像機獲得二維圖像，圖像在目標運動時逐行建立。

線掃相機的三種照明方式

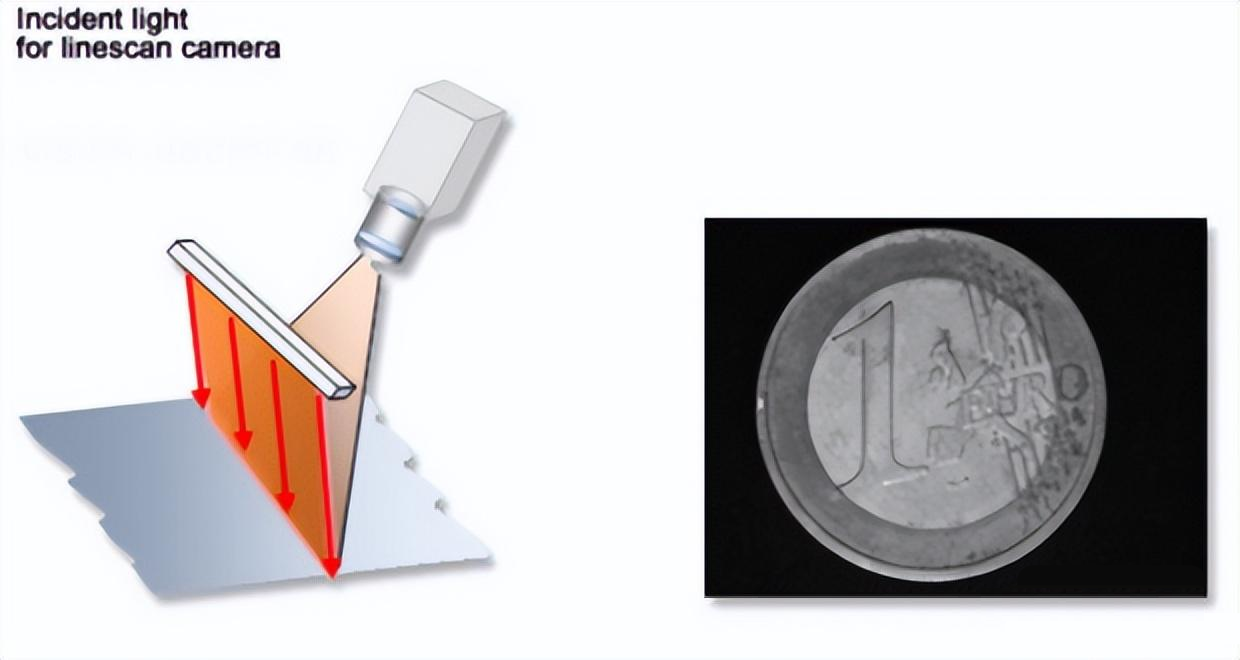

?明場照明

明場照明是使用線掃描相機進行表面檢查的標準方法，攝像機和照明設備的布置方式應使攝像機處于照明設備的反射角（入射角=反射角）。以這種方式，盡可能多的入射光被檢測到。這在反射材料的情況下特別有效。以這種方式，明亮的區域顯示為明亮，黑暗的區域為黑暗，如果表面結構的角度不適合對齊而是傾斜，則它們在相機圖像中也會顯得很暗。表面的刮痕或傾斜的相位等在圖像中具有較深的灰色陰影。

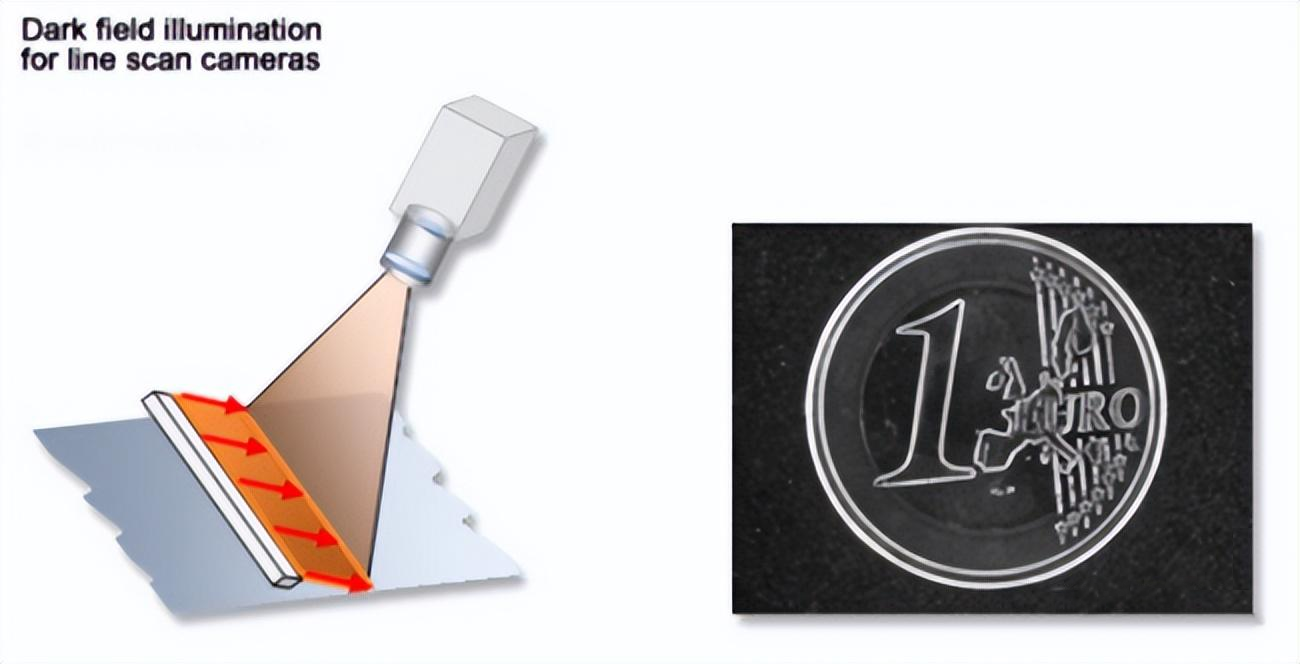

?暗場照明

線掃描相機也可以用于實現暗場效果。為此，照明不會以反射角度對準組件，而是明顯更平整。直接反射的光不會入射到相機上，因此像場顯得很暗，因此相機只能檢測到微弱的雜散光。該技術需要大量的光。刮痕、縫隙、高程或浮雕由于其表面不平整而在散射光時顯得明亮。是檢測光滑材料表面缺陷的理想方法。

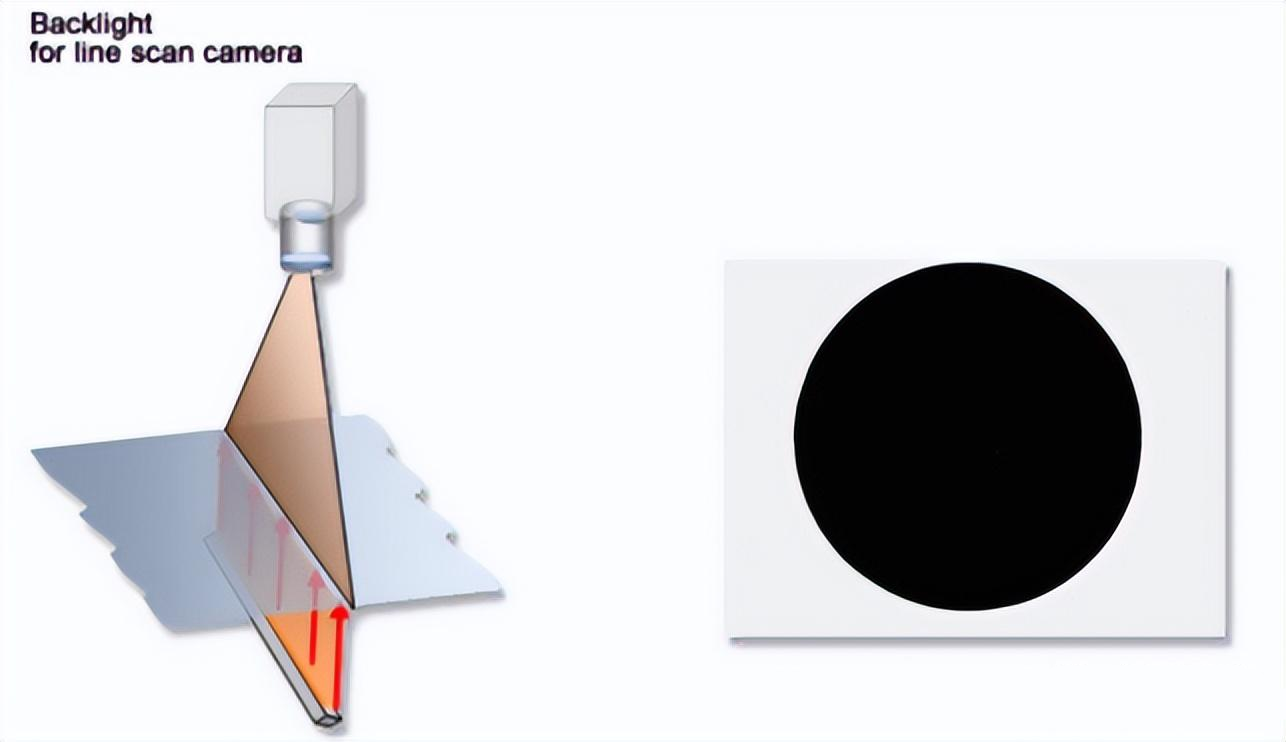

?背光照明

在這種照明情況下，相機和照明彼此正好相對，測試對象就在它們之間，以這種方式可以看到不透明材料的輪廓，可以檢測到邊緣碎裂并可以測量組件。透明物體（例如玻璃和金屬箔等）的這種方法可用于使材料中的氣泡或裂紋或邊緣碎屑可見。

穩定實現線掃相機照明的條件

?高亮度

由于線掃相機在同一時間內只能夠捕捉寬度為1pixel的一行像素，所以針對物體的照明需要一條明亮的光線來進行打光處理。

由于線掃相機所拍攝的物體大部分是高速運動的，例如紙張、箔、薄膜，都是處于高速運轉狀態，所以相機的曝光時間通常需要調至非常低的狀態。如線掃相機的曝光值能低到1.3μs,那么就需要足夠亮的光源來進行打光成像。

?高均勻度

線掃相機的照明不只需要高亮度照明，照明的均勻度也是重要的考慮因素。不均勻的照明會導致線掃相機在拍攝圖像時產生明暗交錯的效果，對于需要進行二值化處理和邊緣處理的圖像會產生無法避免的誤差，數據處理時間也將大大增加。
