背部光

背部打光是指將光源放置在被測物體的后方，用于凸顯產品外形輪廓，可以在明亮的背景下創建物體的深色輪廓。

最常見應用于檢測是否存在孔洞和間隙、邊緣檢測、尺寸測量等需求。

可選用背光源進行打光，其中背光源主要分以下三類：

藍色背光源：波長較短，穿透性弱，一般用于檢測透明產品，如玻璃、透明薄膜等的尺寸檢測、瑕疵檢測。

紅外背光源：波長較長，穿透性好，一般用于深色半透明材質的穿透，如深色的口服液、深色液體、深色的半透明皮革檢測。

白色背光源：通用性較好，相對亮度高，適用于大多數應用場景。

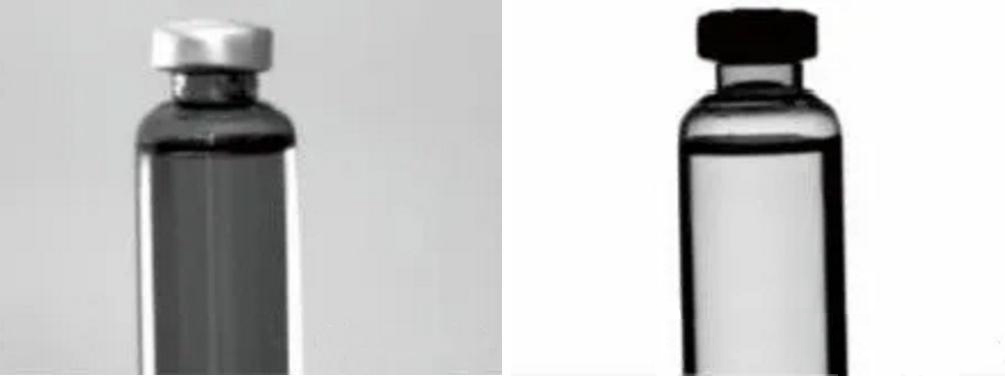

背光源在藥品瓶口尺寸檢測中的應用

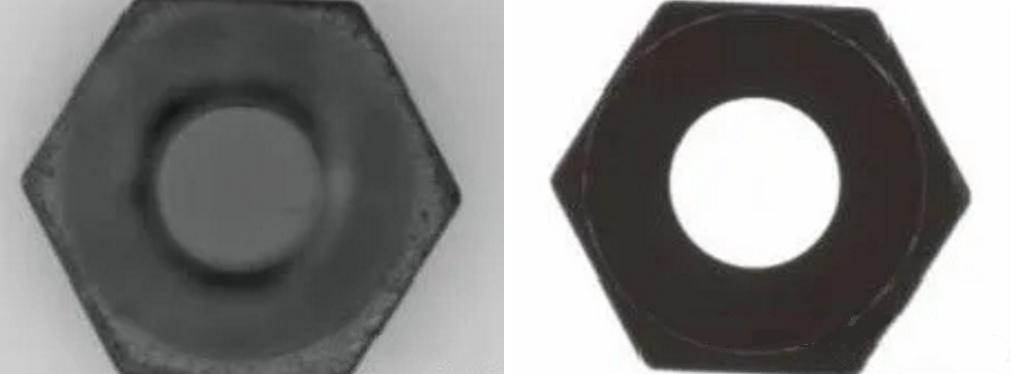

背光源在螺絲尺寸檢測中的應用

高角度光

光線方向與檢測面相對垂直，表面平整部位反光相對容易進入鏡頭之中，在畫面中顯示偏亮。不平整部位如凹坑、劃傷等表面結構較為復雜的情況，反光較為雜亂，只有較少部分光線可以折射到鏡頭中，因此畫面中效果會偏暗。

最常見應用于字符識別、凹坑、劃傷檢測、尺寸測量。可選用高角度環形光源、同軸光源、條形光源、面光進行打光。

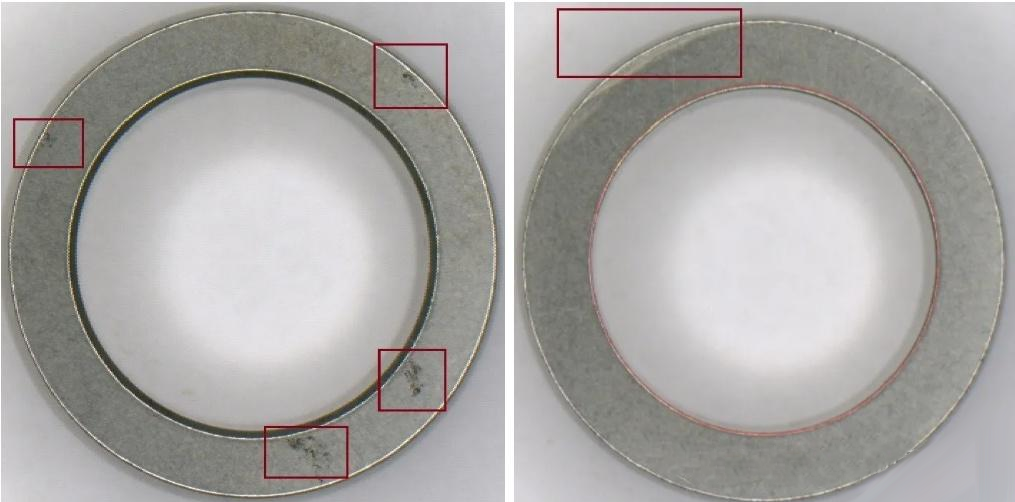

高角度環形光源在螺母外觀缺陷檢測中的應用

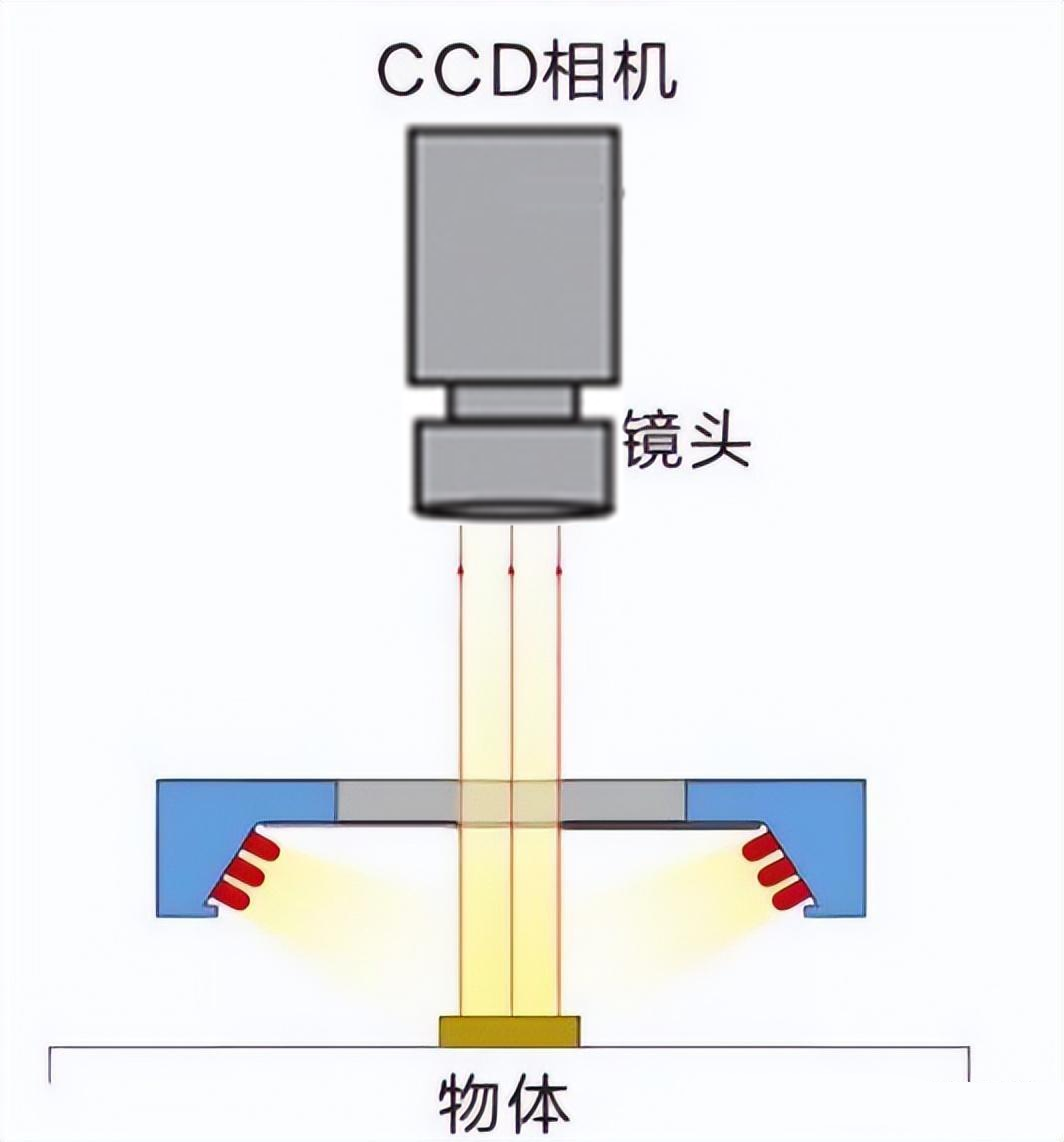

低角度光

光線方向與檢測面相對接近平行，表面平整部位相對無反射光線進入鏡頭之中，在畫面中顯示偏暗不平整的部位，如凹坑、劃傷等表面結構復雜，反光較為雜亂，只有較少部分光線可以折射到鏡頭中，在畫面中表現較亮。

最常見應用于字符識別、凹坑、劃傷檢測、尺寸測量。可選用低角度環形光源、條形光源、線性條形光進行打光。

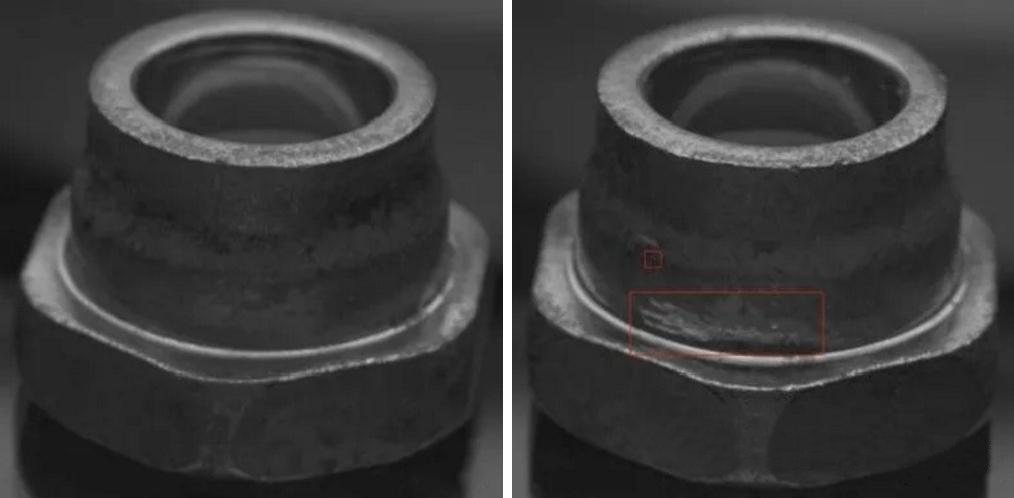

低角度條形光源在螺母外觀缺陷檢測中的應用

無影光

兼備了高角度光和低角度光的效果，使被測物體得到了多角度的照射，表面紋理、褶皺被弱化，圖像整體均勻。

最常見應用于定位識別、尺寸測量、弧形產品表面檢測。
