關于景深的話題，我們從概念到應用，討論過多次。它是一個非常重要的參數，在機器視覺的項目應用中反復被提及。但我們發現它也是經常容易被誤解的一個參數。因此，這篇文章要老話重談，希望能幫助大家進一步理解景深，哪怕只是一點點。

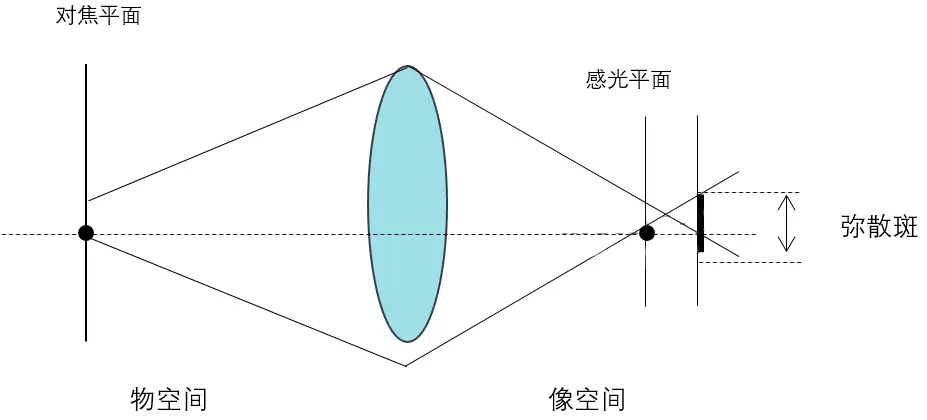

為了方便談?wù)摼吧睿覀冊谶@里把成像過程視為理想成像，即點物成點像。在理想光學系統中，物空間的一個平面，在像空間有且只有一個平面與之共軛，該物平面（對焦平面）上的點在與之共軛的像平面（感光平面）上成點像，在其他像空間的平面上的像只能是一個有一定直徑的圓斑，光學上稱為彌散斑。

圖1彌撒斑

我們知道任何的光能接收器都是不完善的，無論是人眼，感光膠片，CCD，CMOS都是具有一定的分辨率，只要彌散斑的直徑足夠小時，接收器就會誤認為其是一個點。所以，可以說該點（實際是直徑足夠小的彌散斑）所在的平面也參與了清晰成像。

景深的定義就是在感光平面上獲得成清晰像的物空間深度。記作：DOF（DepthOfField）。

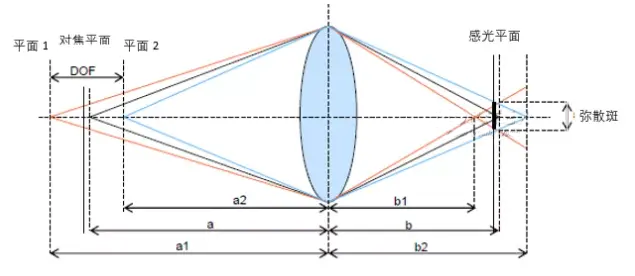

下圖所示，對焦平面上的點在感光平面上的像是一個點，而平面1和平面2上的點在感光平面上的像是直徑可接受的彌散斑，該光學系統的景深就是平面1到平面2之間的距離。

圖2 景深的定義

經過公式推導（此處省略，有興趣者可探討）我們給出景深的計算公式：景深=2x有效Fnox彌散斑直徑÷倍率2

通過公式我們可以看出，光學系統的景深受有效Fno、彌散斑直徑、倍率這三個參數的影響。我們反復講越大的倍率景深會越小；光圈開的越大，說明有效Fno越小，此時景深越小，這兩點對于大家好像比較容易理解。唯獨對彌散斑直徑的爭議不斷。

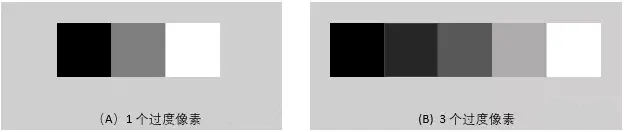

上面我們說，任何光能接收器都是不完善的，存在一個分辨率，當彌散斑的直徑足夠小時，認為該彌散斑是一點。也就是可接受的清晰成像。在實際工業機器視覺應用中，我們通常不會用人眼去判斷圖像是否清晰，不會通過彌散斑小到被誤認為是點而去判斷圖像的清晰度。而是通過去數究竟有幾個過度像素來判斷圖像是否可接受。如下圖，（A）中從黑到白僅1個過度像素，（B）中從黑到白有3個過度像素。假設在實際項目中，可接受的過度像素是3個，那么此3個過度像素的長度就作為彌散斑的半徑，此時計算該應用中的景深所用的彌散斑直徑就是2x3x像元尺寸。

圖3 過度像素

Tips: 總結下來，實際項目應用中的景深，是受多重因素影響的，所以不能簡單武斷的講哪只鏡頭的景深更大。
