今天雙翌知識分享員跟大家講解放大率和視場角這兩個基礎概念。

一、放大率

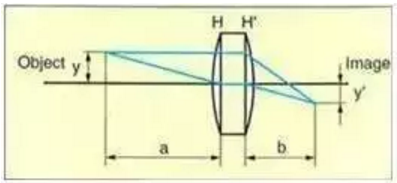

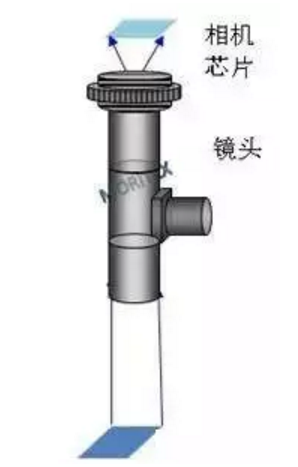

機器視覺行業里提到的鏡頭光學放大倍率通常是指垂軸放大倍率，即像和物的大小之比，計算方法如下：

可見，光學放大倍率和所選相機芯片及所需視場相關。

如：已知相機芯片為2/3英寸（8.8mm*6.6mm),

視場長寬為：10mm* 8mm。

如用長邊計算，放大倍率=8.8mm/10mm=0.88x；

如用短邊計算，放大倍率=6.6mm/8mm=0.825x；

此時應取小的倍率0.825x 作為待選鏡頭的光學放大倍率。否則，短邊視場將不能滿足要求。

（若取0.88倍，則短邊視場=6.6mm/0.88x=7.5mm<8mm）。

在實際工程項目中，通常無需長短邊都計算。經驗的方法是：若視場接近于正方形或圓形，則取短邊計算；若視場為長條形，則取長邊計算。

另外，您還可能聽到過電子放大倍率和顯示器放大倍率兩個名詞。他們與光學放大倍率相關卻不相同，但三者常被混淆，故在此說明。

電子放大倍率是指當相機上的圖片顯示在屏幕上時的圖像放大倍數。如相機芯片是1/2英寸（對角線為8mm）,顯示屏是14英寸，則電子放大倍率= 14*25.4mm/ 8mm=44.45x.

顯示器放大倍率是指通過鏡頭在顯示器上呈現的物體的放大倍率。如已指鏡頭光學放大倍率為0.2x, 相機及顯示器的電子放大倍率是44.5x, 則顯示器放大倍率=光學放大倍率*電子放大倍率=0.2x*44.5x=8.89x。

二、視場角

視場角 英文 fieldangle; angle of view; field angle; 又稱：視場

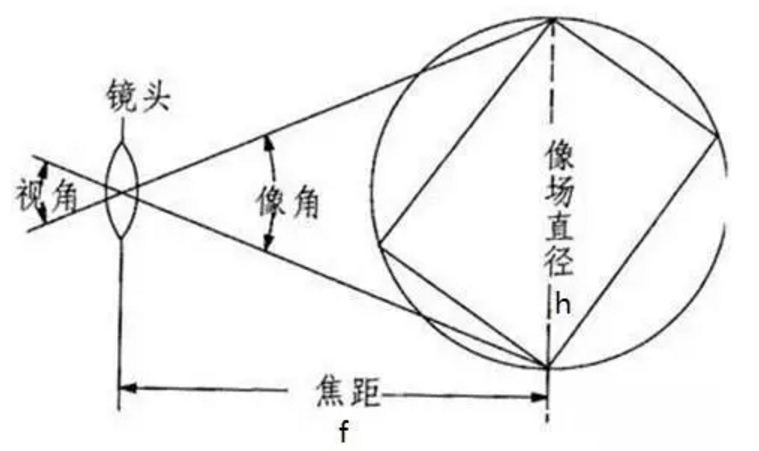

在光學工程中，視場角又可用FOV表示，其與焦距的關系如下：

h = f*tan\[Theta]

像高 = EFL*tan (半FOV)

EFL為焦距

FOV為視場角

定義：

1、視場角定義：視場角，即FOV，是衡量照相系統拍攝范圍能力的標準。

由上述公式所知，視場角隨著像高的增大而增大，隨著焦距的增加而減小。

（該公式僅適用畸變較小的情況，其中h是像高，f是鏡頭焦距）

1）在光學儀器中，以光學儀器的鏡頭為頂點，以被測目標的物像可通過鏡頭的最大范圍的兩條邊緣構成的夾角，稱為視場角。

視場角的大小決定了光學儀器的視野范圍，視場角越大，視野就越大，光學倍率就越小。通俗地說，目標物體超過這個角就不會被收在鏡頭里。

2）在顯示系統中，視場角就是顯示器邊緣與觀察點（眼睛）連線的夾角。

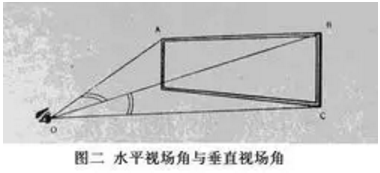

例如在圖二中，AOB角就是水平視場角，BOC就是垂直視場角。

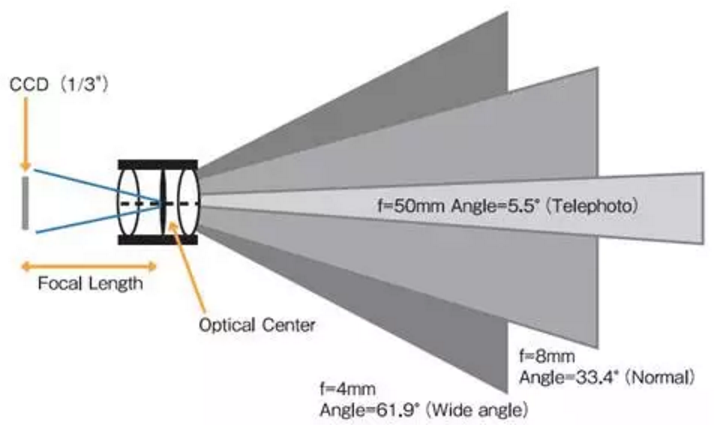

2、視場角與焦距的關系

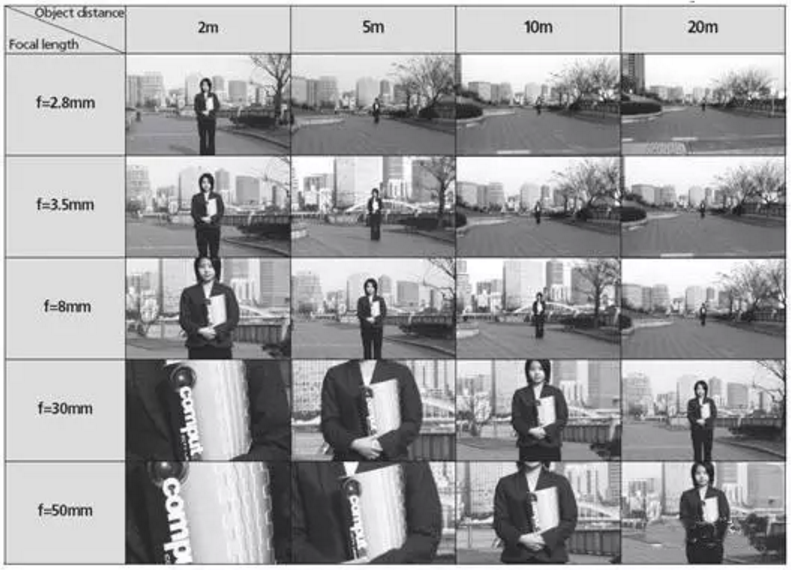

焦距越短，視場角越大，放大倍率越小，拍攝范圍越大，拍攝畫面中的人越小。反之視場角越小，放大倍率越大，拍攝畫面中人越大。

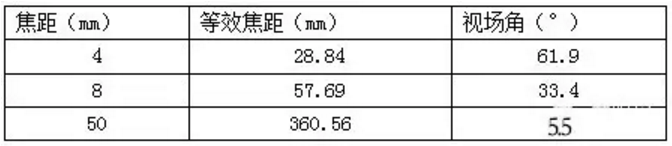

注：1/3CCD對角線為6mm

3、不同視場角鏡頭效果對比

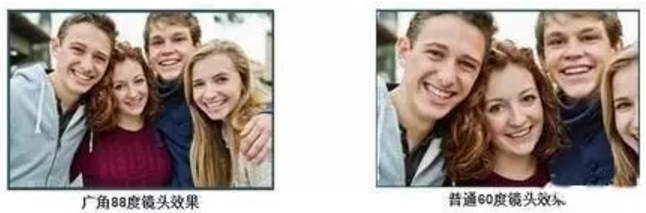

下圖是88度視場角鏡頭和60度視場角鏡頭效果對比，明顯可以看出88度視場角鏡頭拍攝范圍更大。

4、不同視場角鏡頭的實際應用

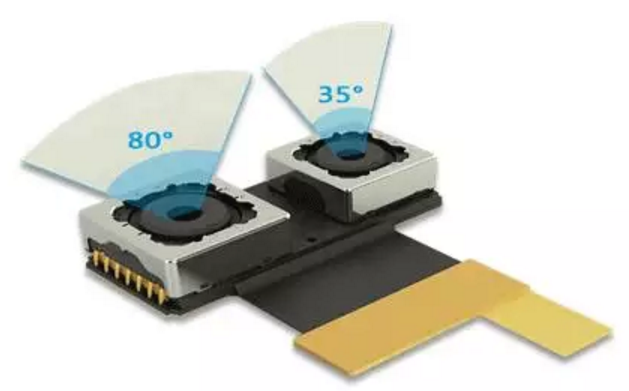

一顆85度廣角鏡頭和一顆35度長焦鏡頭組成的雙攝像頭模組，可以通過雙攝模組間的鏡頭進行切換，實現2X以上的光學變焦功能。

視場角分類：

視場角分物方視場角和像方視場角。

一般光學設備的使用者關心的是物方視場角。對于大多數光學儀器,視場角的度量都是以成像物的直徑作為視場角計算的。如：望遠鏡、顯微鏡等。而對于照相機、攝像機類的光學設備，由于其感光面是矩形的，因此常以矩形感光面對角線的成像物直徑計算視場角。

也可以使用度量的方法獲得視場角參數。度量一般使用廣角平行光管，因其形似漏斗，俗稱：漏斗儀。測量方法如圖二。在被測鏡頭的一端，查看廣角平行光管底部玻璃平面上的刻度，讀取其角度值，其最大刻度值即為該被測光學儀器的視場角。

被測鏡頭可能因焦距不同，導致肉眼不能觀測到刻度。可加入一片焦距適當的凸透鏡作為輔助鏡片察看測量結果。測量時應沿光軸方向前后移動被測鏡頭，直至觀測的角度最大，即為該被測鏡頭的視場角。

相機的測量方法同上，相機測量時可察看取景窗，因數碼相機的液晶屏分辨率較低，可查看相機所拍之照片。

視場角與焦距的關系：一般情況下，視場角越大，焦距就越短。

以下列舉幾個實例：長焦距鏡頭視場角窄于40°，例如：鏡頭焦距2.5 mm，視場角為 45°左右。鏡頭焦距5.0 mm，視場角為 23°左右。鏡頭焦距7.5 mm，視場角為 14°左右。鏡頭焦距10 mm，視場角為 12°左右。鏡頭焦距15 mm，視場角為 8°左右。

按視場角將鏡頭分類：

標準鏡頭：視角45度左右，使用范圍較廣；

遠攝鏡頭：視角40度以內，可在遠距離情況下拍攝；

廣角鏡頭：視角60度以上，觀察范圍較大，近處圖像有變形。
