MasterAlign-運行參數-對位設置-靶標搜索設置（參數設置）

注釋：此功能應用于相機抓取圖像中Mark，并計算當前與相機中心坐標的差值，并將此差值發送給外部PLC等控制端控制相機移動軸移動，實現Mark在相機視野中心坐標，以下是詳細介紹：

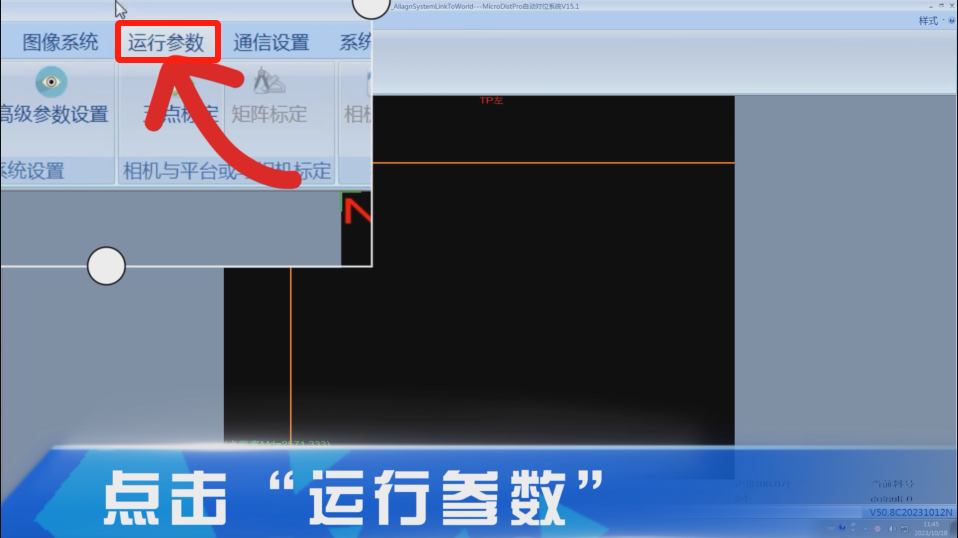

首先，主菜單點擊運行參數

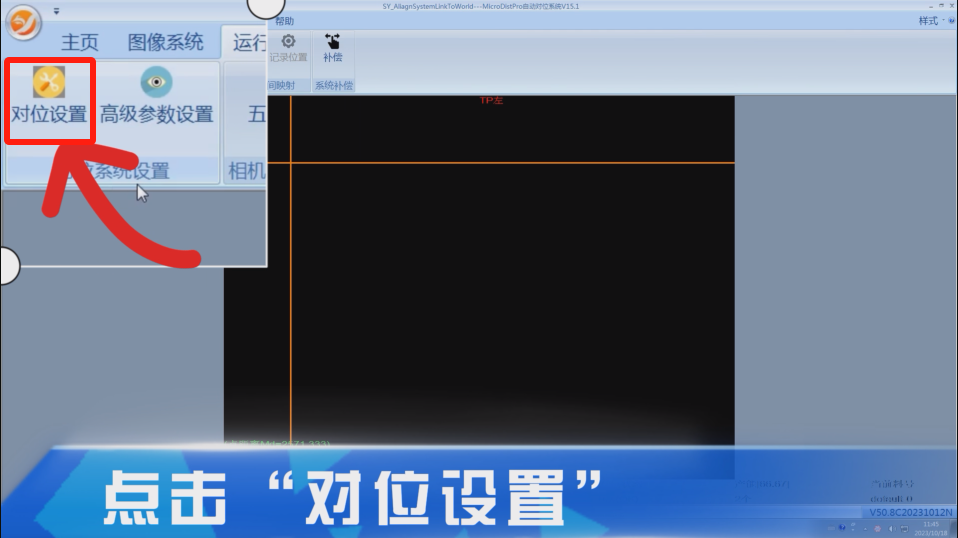

點擊“對位設置”，打開“對位系統設置界面”

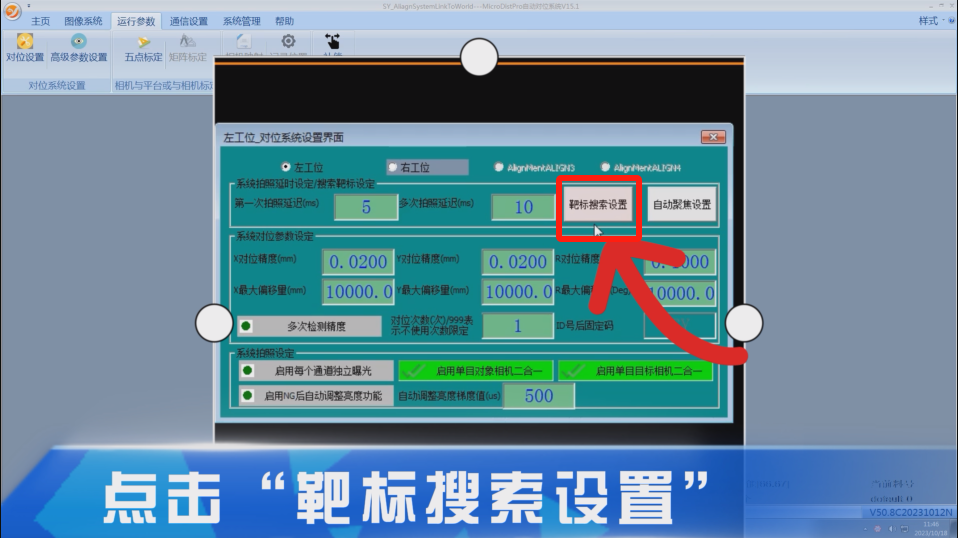

點擊“靶標搜索設置”

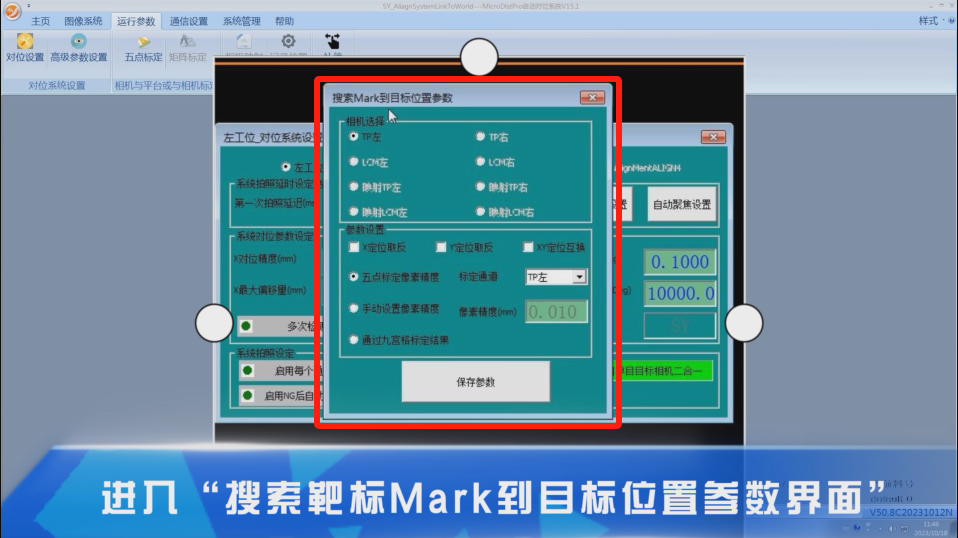

進入“搜索靶標Mark到目標位置參數界面”

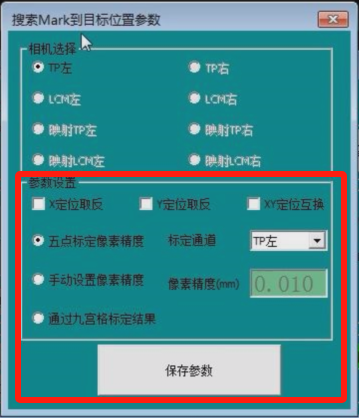

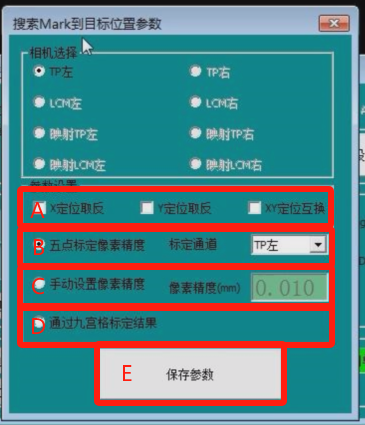

參數設置部分大致可分為A、B、C、D、E五部分功能

A部分：X/Y定位取反/XY定位互換：根據相機軸的定義運動方向，如果視覺發送的偏移量方向與PLC等控制端方向相反時，可勾選“取反”已達到同向操作；

B部分：使用五點標定像素精度；

C部分：手動設置像素精度：勾選此功能后，手動輸入相機的像素精度值，像素精度=相機物理距離/相機像素長度（長邊或者短邊）；

D部分：通過九宮格標定結果：系統默認標定為五點標定，勾選此選項即為九宮格標定；

E部分：點擊即可保存所有的操作設置。
