雙翌MasterAlign圖像系統-手動測量（A）

以下將詳細介紹手動測量功能的各個區域以及操作方式：

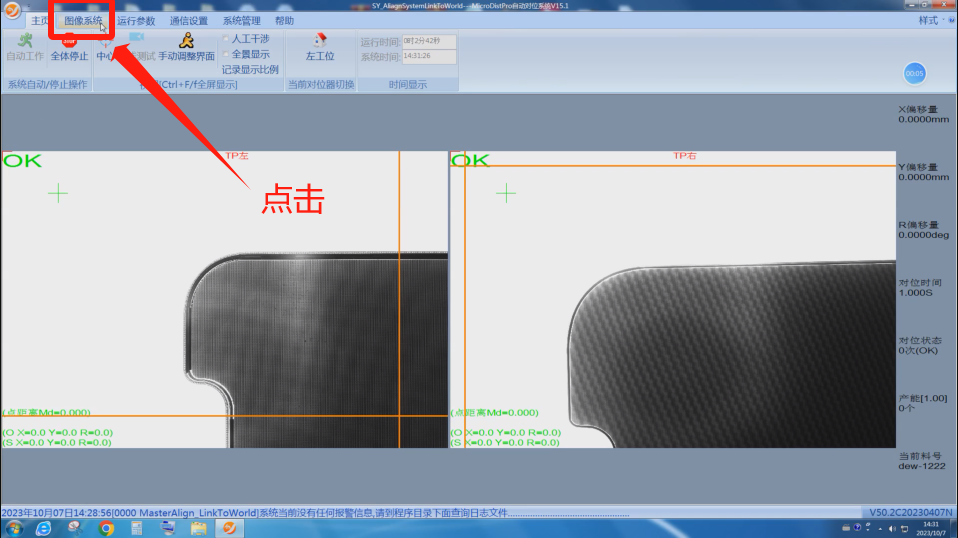

進入軟件在上方菜單欄找到圖像系統，點擊圖像系統

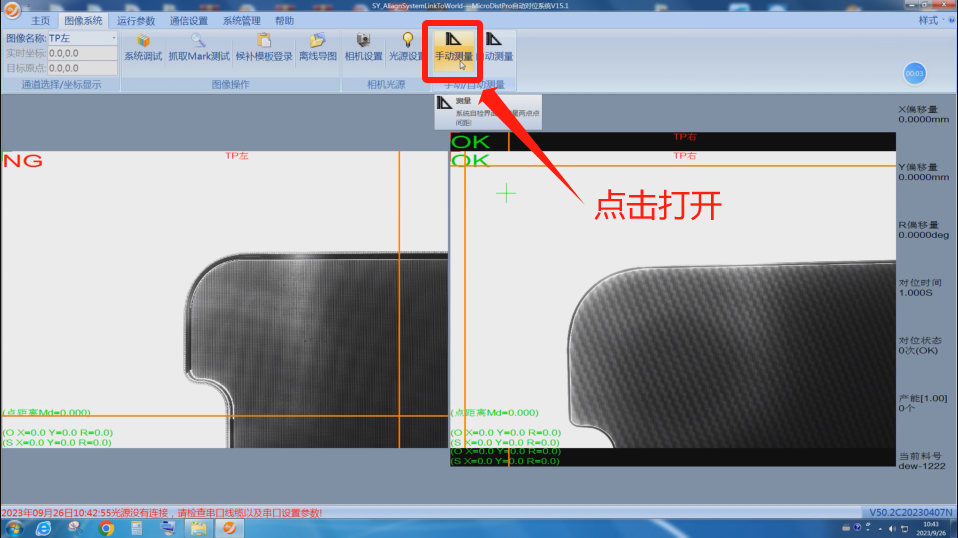

點擊手動測量，彈出操作界面

對位自檢測量界面大致分為A、B、C、D四塊區域

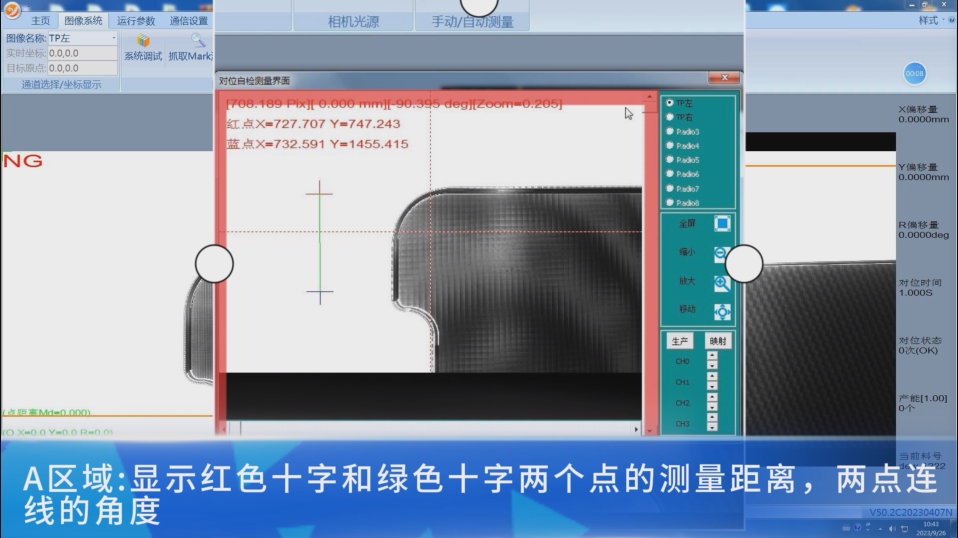

區域A - 顯示紅色十字和綠色十字兩個點的測量距離，兩點連線的角度。

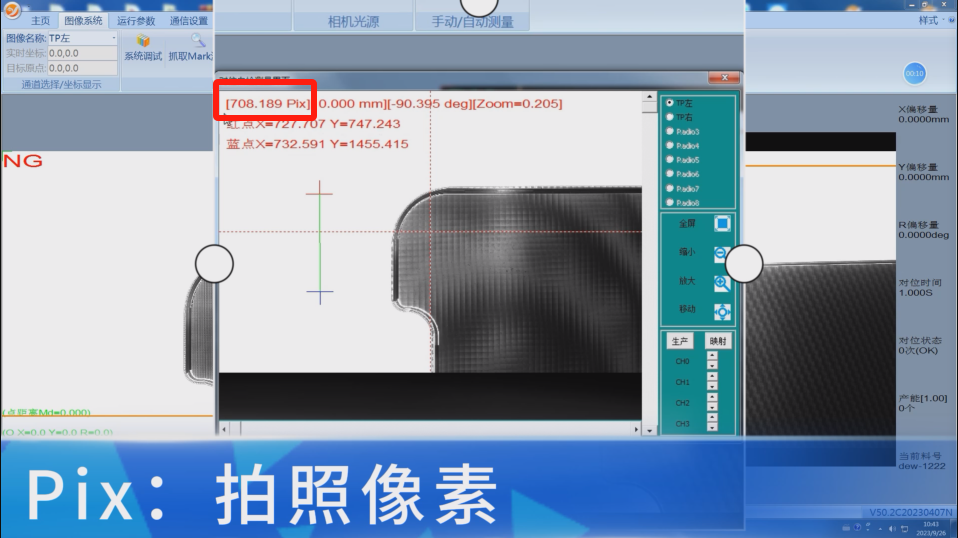

Pix：拍照像素

mm：定位情況下代表坐標；常規情況下代表測距距離。

deg：角度

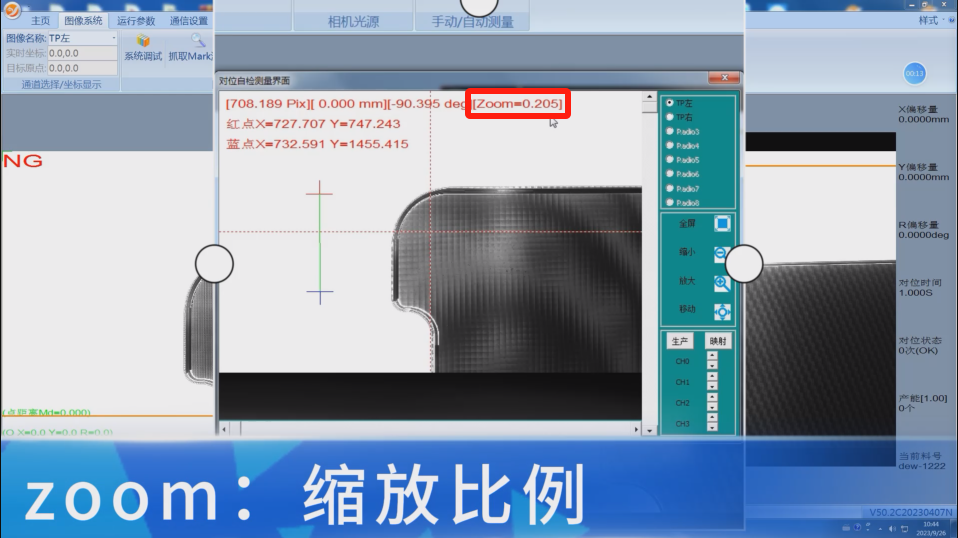

Zoom：縮放比例

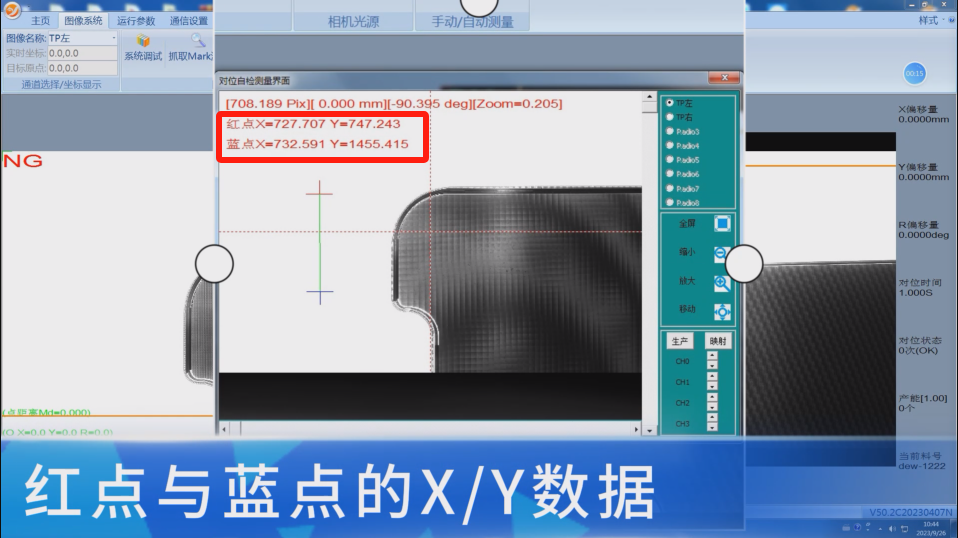

紅點與藍點的X/Y數據

通過這些功能和操作，雙翌MasterAlign軟件的圖像系統為用戶提供了靈活而強大的工具，有助于提高工作效率和準確性，使您能夠應對各種復雜的生產需求。
