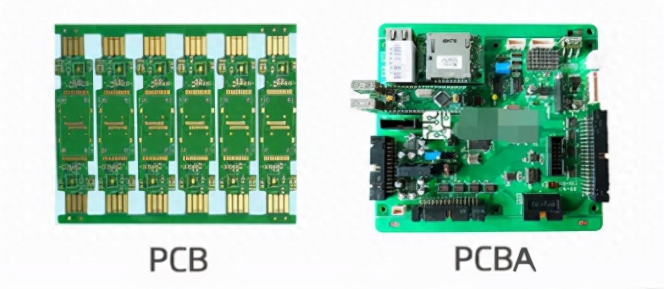

PCB/PCBA簡述

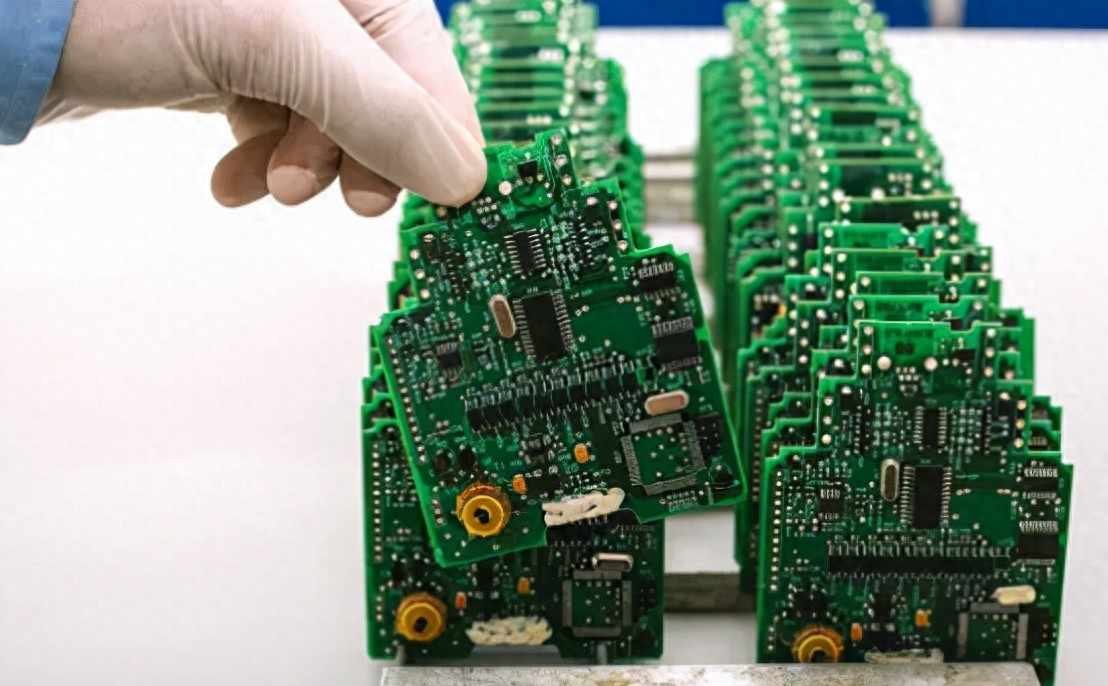

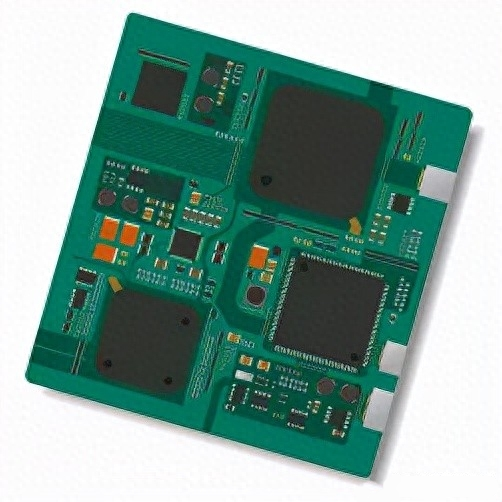

印刷電路板簡稱PCB。

作為電子元器件的支撐體，和電子元器件電氣連接的載體，是重要的電子部件；由于采用電子印刷術制作，所以被稱為印刷電路板。

PCBA是PCB電子元器件的裝配過程；可以理解為成品線路板。

AOI簡述

AOI全稱為自動光學檢測。

是基于光學原理，對PCB/PCBA生產中遇到的常見缺陷，進行檢測的設備。

基于AOI的PCB、PCBA質量檢測指的是，AOI設備通過工業攝像頭自動掃描PCB/PCBA板件，采集圖像，進行相對應的測試，同時與數據庫中合格的參數進行比較。

經過圖像處理，檢測出來的缺陷，通過顯示器或者自動標志把缺陷標示出來，供維修人員修整。

在PCB/PCBA加工中，加工廠需要從各個方面去提高生產質量。如改進生產工藝、升級設備、操作人員的培訓。加強質檢等。

AOI檢測就是重要質量檢測手段之一。

AOI能檢測什么？

為什么說AOI檢測設備對PCB/PCBA 生產具有重要性？

關于AOI檢測設備，我們從以下幾個方面來介紹。

從結構區分AOI

從結構上區分，常用的有三種。

簡易型手動離線AOI設備,離線AO設備，在線AO設備等；

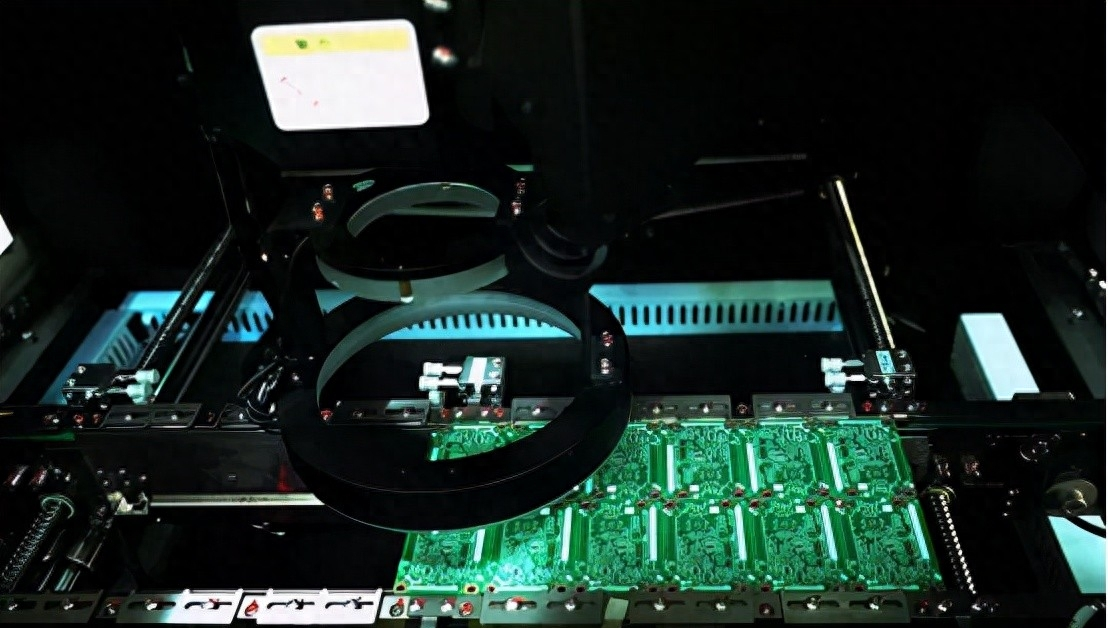

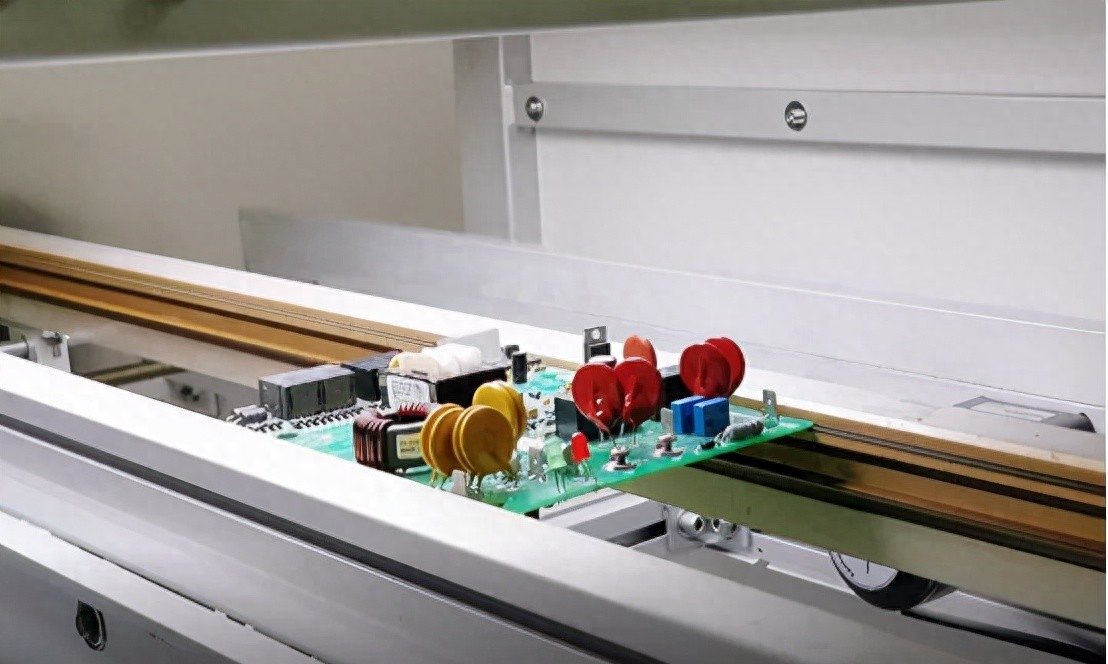

在線AOI，是可以放在流水線上，同其他設備同時使用的光學檢測儀；節奏與生產線其他設備生產節拍相同，根據檢測目的的不同，可以放在生產線的不同位置。　　

離線AOI，是不可以放在流水線上一起使用的光學檢測儀，但是可以放在其他位置，對流水線上的PCB/PCBA板進行檢測。

AOI檢驗原理

AOI檢驗原理的區別：

現階段AOI光學檢測儀主要運用的檢查對比技術主要有兩種。

一種為統計建模(即圖像對比的改進板)，離線AOI用此技術的比較多，部分公司也將此技術用在在線AOI上。

一種為特征矢量分析(即對圖像矢量化后對比檢測)，在線AOI用此技術的比較多。

AOI 在線與離線區別

在線AOI與離線AOI的相同點：

1、檢驗方式相同，都是通過光學原理對PCB/PCBA板進行定義，分辨合格板與問題板。

2、檢驗對象基本相同，但是在線AOI對小元件效果更好，主要是因為在線AOI配置相對更高。

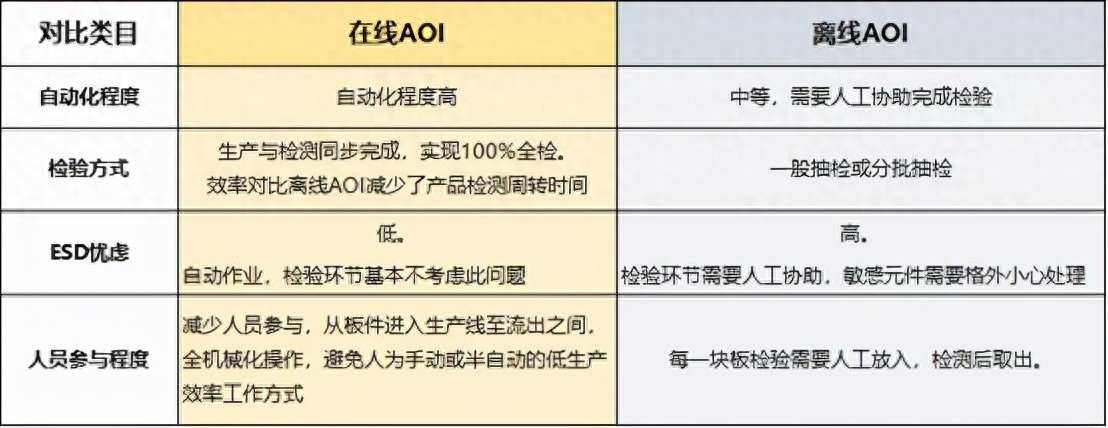

在線AOI與離線AOI的主要區別，如下：

按分辨率分類AOI

按分辨率分類：

1、0402元件AOI設備

2、0201元件AOI設備

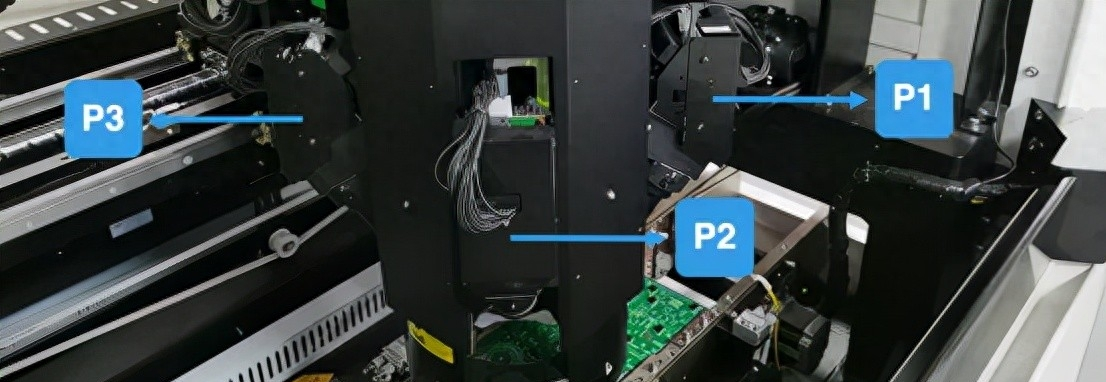

按相機分布與走動方式分類

按相機分布和走動方式分有：

單相機、雙相機、多攝像機等；

走停式AOI，掃描式AOI。

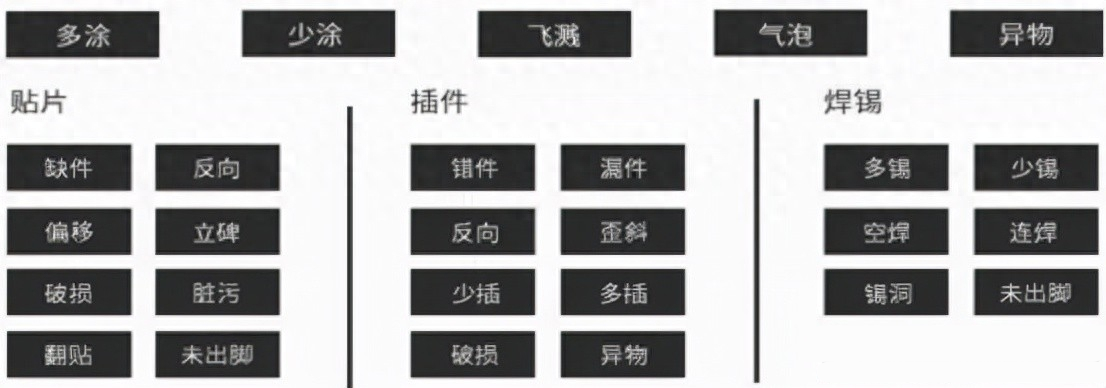

AOI設備可檢測缺陷類目

DIP線支持：插件檢測、焊錫點檢測、單面檢測、雙面檢測；

SMT線支持：貼片/焊錫2D檢測、貼片/焊錫3D檢測、錫膏檢測、雙面檢測

按照AOI檢測缺陷類目的不同有：

01

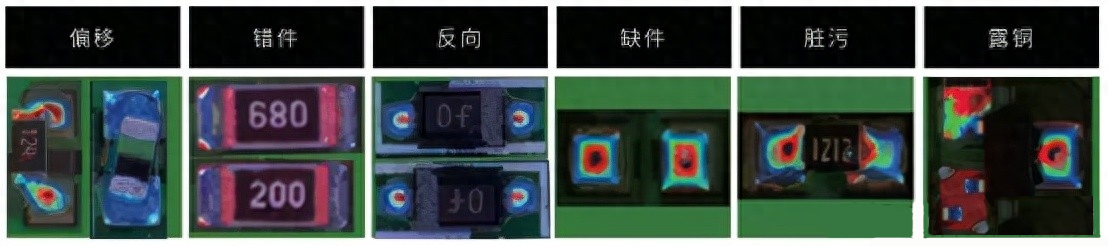

1、 SMT貼片元件及焊錫缺陷檢測

回流焊前后、SMT段回流爐后：

偏移、錯件、反向、缺件、臟污、露銅等

02

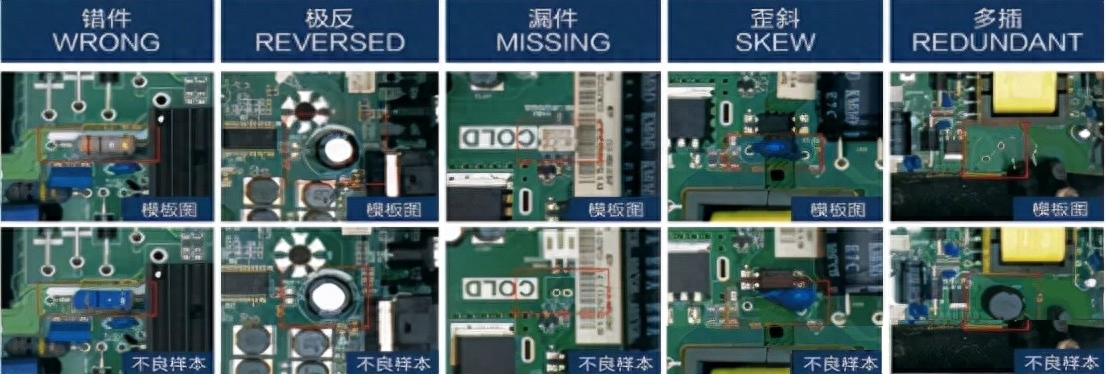

2、檢測DIP元件的錯漏反等缺陷

波峰焊前

錯件、極反、漏件、歪斜、多插

檢測DIP元件的焊錫點缺陷

波峰焊后

少錫、多錫、連錫、不出腳/缺件、空焊、虛焊/錫洞

03

3、涂覆檢測

涂覆線固化爐前后缺陷檢測：多涂、少涂、飛濺、氣泡、異物

04

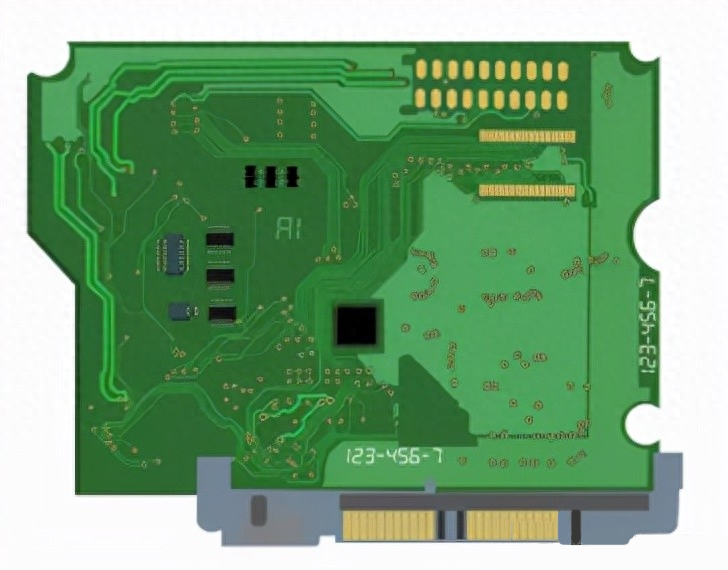

4、PCB行業裸板檢測

設備是最基礎的保障。

機器視覺系統的特點，是提高生產的靈活性、效率與自動化程度。
