雙翌MasterAlign軟件快捷功能-補償界面（三）

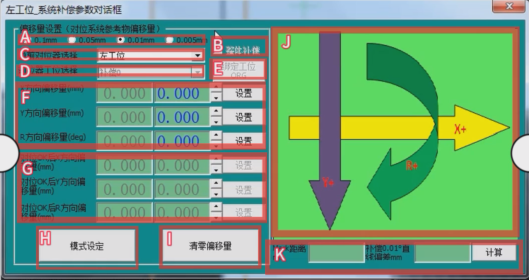

補償界面主要分為11個區域，每個區域都有特定的功能，以下是對這些區域的詳細介紹：

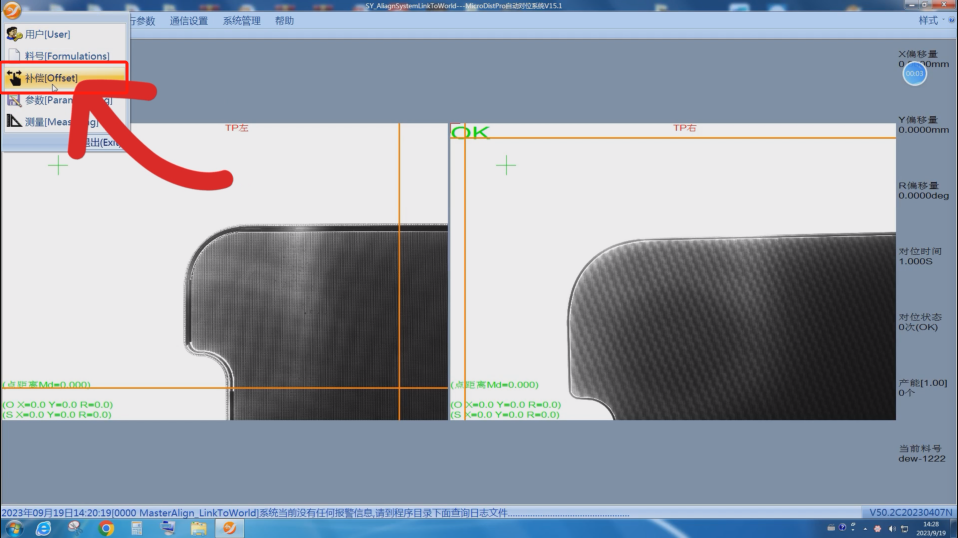

首先，雙擊打開雙翌LOGO圖標，打開欄目，點擊補償【offset】進入界面。

H區塊：模式設定

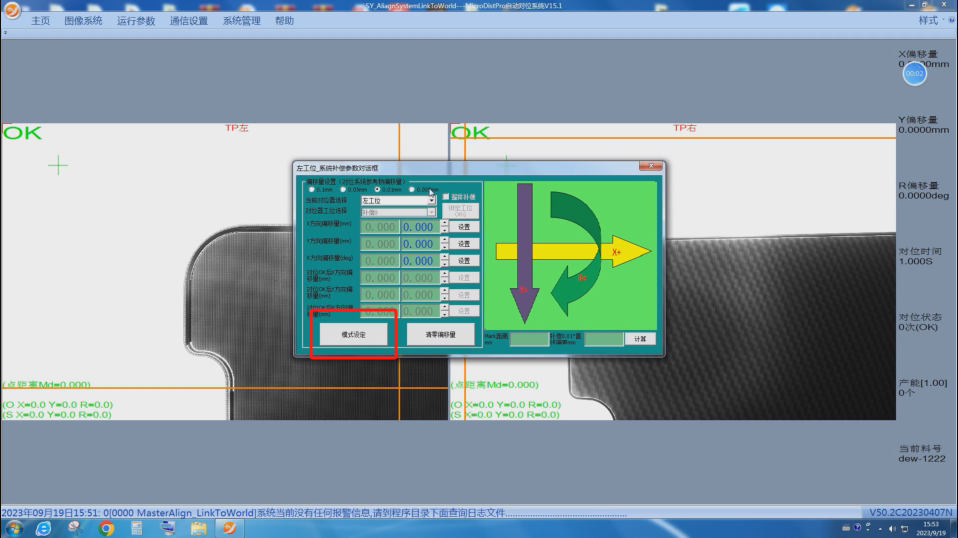

點擊模式設定，打開模式設定窗口

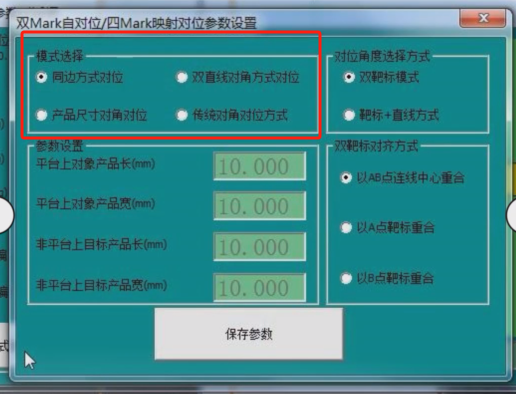

模式選擇功能

1. 同邊方式對位：相機抓取的是產品同一條邊上的兩個角點，采用這個模式進 行補償

2. 產品尺寸對角對位：相機抓取的是產品對角上的兩個角點，采用這個模式進 行補償

3. 雙直線對角方式對位：相機抓取的是由兩組直線產生的交點（兩角需為對角）其連接的直線，這條直線的中點也就是圖像的中點，采用這個模式進行補償。

4. 傳統對角對角方式：相機抓取的是圖像的對角，采用這個模式進行補償。

參數設置

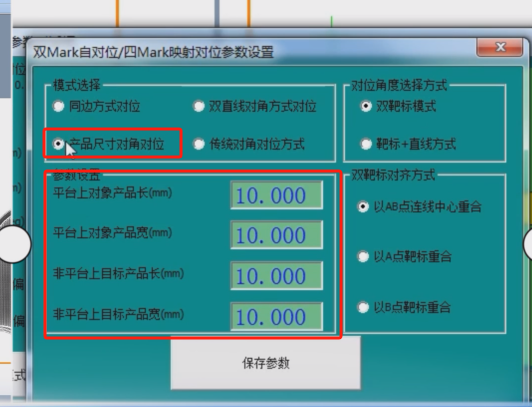

系統采用產品尺寸對角對位后，需要設置平臺上對象產品長 寬和非平臺上目標產品長寬

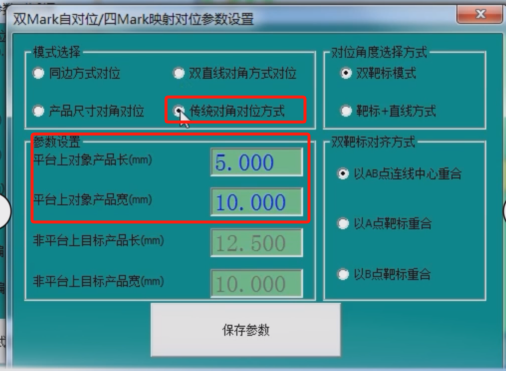

系統采用傳統對角對位后，需要設置平臺上對象產品長寬。
