一、干擾產生的原因

工控機在設備中容易因為以下情況導致主板受到干擾觸發主板上電保護，從而無法開機。

1.環境干燥：在環境濕度較低的條件下，靜電的積累風險更高。尤其是在干燥的季節或空調環境下，靜電問題可能更加突出，增加了工控機受到靜電干擾的可能性。

2.不合適的防護措施：如果工控機的外殼、接口或線纜沒有適當?shù)姆漓o電措施，就容易發生靜電干擾。例如，未使用帶有防靜電涂層的金屬外殼、未連接接地線、未采用防靜電線纜等情況。

3.過電流保護：大功率設備在啟動或運行時可能會引起瞬時的高電流負載，超出了工控機主板的承載能力。為了防止損壞主板或其他電子元件，工控機主板上的過電流保護裝置將自動切斷電源，使工控機無法開機。

4.過壓保護：大功率設備在啟動或關閉時可能會引起電壓的突變，導致工控機主板上的電壓超出了設計范圍。為了避免過高的電壓對主板和其他電子元件造成損壞，工控機主板上的過壓保護裝置會阻止電源供電，導致工控機無法啟動。

5.瞬態干擾：大功率設備的工作狀態可能會產生瞬態干擾，包括電磁干擾和電壓波動等。這些干擾可能會傳播到工控機主板上的電子元件，干擾其正常工作或?qū)е鹿收希瑥亩构た貦C無法正常開機。

二、工控機上電保護現象

當工控機主板上電保護時，表現狀態為工控機前面板指示燈反復亮一下滅一下，CPU風扇反復轉一下停一下。

7010系列工控機開機指示燈              7130系列工控機開機指示燈

三、解決方法

1.7010系列

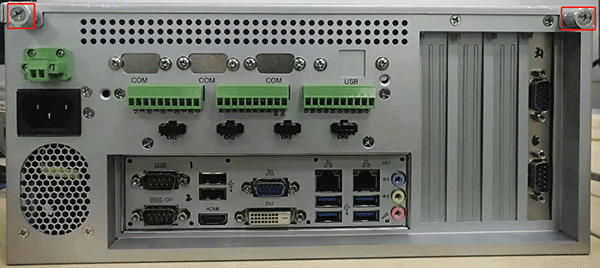

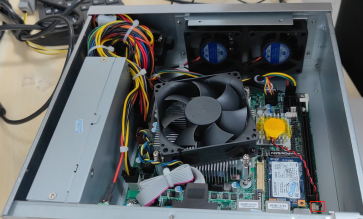

（1）打開工控機機箱蓋

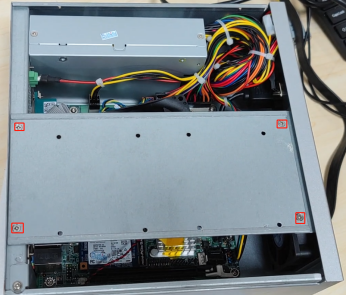

（2）拆掉工控機擋板

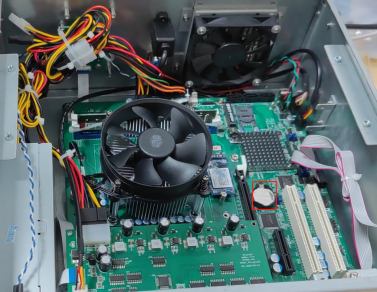

（3）取出BIOS電池

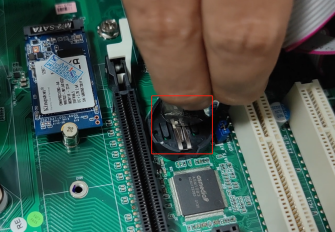

（4）將BIOS電池立著裝進BIOS電池倉中

（5）等待幾秒后，在不裝BIOS電池情況下上電

（6）按一下前面板的開機鍵進行開機

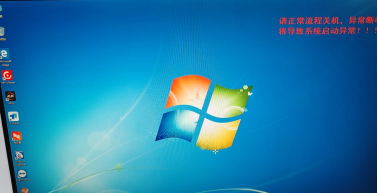

（7）等待工控機自動重啟兩次后進入系統

（8）關機斷電裝回BIOS電池

2.7130系列

（1）打開工控機機蓋

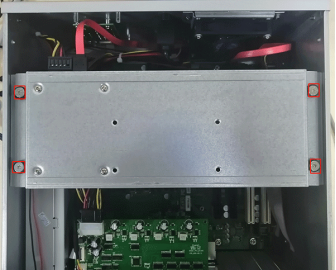

（2）取下工控機擋板

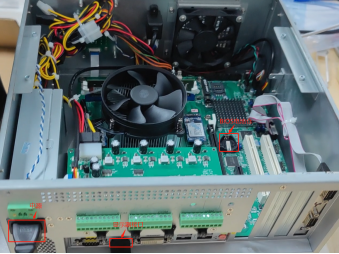

（3）拔掉BIOS電池

（4）反復按十多次前面板開機鍵

（5）上電后按一下前面板開機鍵開

（6）等待工控機自動重啟兩次后進入系統

（7）關機斷電裝回BIOS電池

四、如何避免工控機因為干擾導致上電保護不能開機

1. 使用穩定的電源：為工控機提供穩定可靠的電源，確保電壓和電流在合理范圍內?？梢钥紤]使用配備穩壓器或UPS（不間斷電源）等設備來穩定供電。

穩壓器                                                            UPS

2.隔離大功率設備：將大功率設備與工控機主板隔離、分開布置，以減少瞬態干擾的傳播。

3.添加濾波器：在工控機主板電源輸入端添加適當?shù)臑V波器，以抑制干擾信號的傳輸。

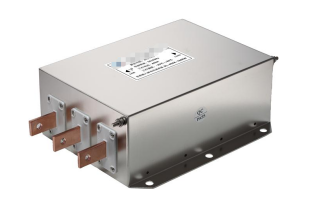

濾波器

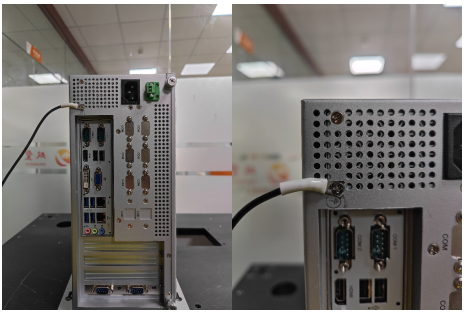

4. 確保良好的接地：正確連接工控機和大功率設備的接地，以降低干擾和電流回路。

接地示意圖
