一.報警說明

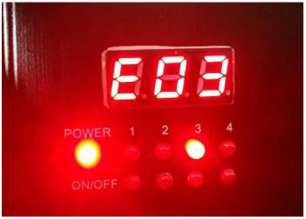

當我們所連接的光源負載超出光源控制器本身驅動能力的時候，我們會對控制器進行保護，從以下方式可知道過流的情況，如狀態指示燈閃爍后立即停止輸出，光源滅掉，顯示面板顯示如下圖所示現象。

注明：

根據光源的功耗來選擇合適的數字光源控制器，長期使控制器處于過載的情況下，容易出現產品燒毀現象。

1、如果光源控制器的功耗滿載輸出，需要供電端的電源提供足夠的功耗，舉例說明，如光源控制器為24V輸出且1.5A/通道，總共4通道，如果在全功耗輸出控制光源的時候，需要消耗24Vx1.5Ax4=144W，按照電源轉化效率為80%來計算，則供電端的開關電源需要144W/80%=180W，則我們在選型光源控制器的供電開關電源時候，需要選擇開關電源的技術指標參數為24V輸出且功耗≥180W。

2、SC系列視覺控制為內置式光源控制器，光源控制器的供電端為工控主板共用供電電源，使用的時候需要注意連接到光源控制器端口的電流需要控制在600mA以下，避免大功率的光源接駁到光源控制器上，引發相應的故障（如短路等情況出現）。

3、外置式的光源控制器供電電源可選擇12V或者24V，當采用12V開關電源進行供電，光源控制器模塊可以控制對應12V的光源；檔采用24V開關電源進行供電，則光源控制器模塊可以控制對應24V的光源，一般12V和24V的光源接口采用的PIN腳不一致，連接的時候需要注意PIN腳是否和光源控制器的PIN腳正負極定義一致。

二、解決方法

1. 更換符合光源控制器技術指標參數的光源，光源控制器技術指標參數參考下方光源控制器類型規格表；

光源控制器類型規格表：

2. 降低光源控制器對應通道的 PWM 值；
